En stock Producto destacado
3KC8448-0FA22-0GA3

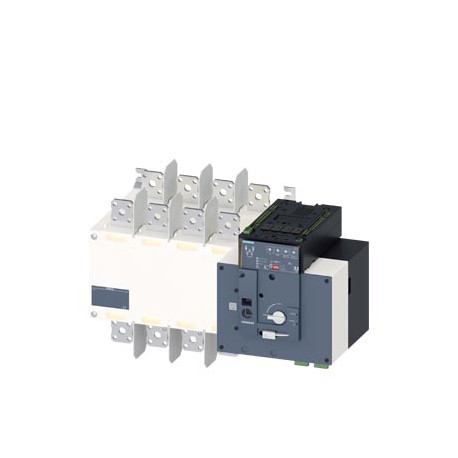

3KC8448-0FA22-0GA3 SIEMENS SENTRON, ATE, transfer switching equipment 3KC, automatically, ATSE, 4- pole, Iu:..
$0.00USD
4899 en stock
Especificaciones clave
:Value
EAN:4001869532882
Código postal Único:Not available
ETIM:5
Información del proveedor
SIEMENS
Productos: 367174
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Value | |
| EAN | 4001869532882 |
| Código postal Único | Not available |
| ETIM | 5 |
| Profundidad | 439.5 mm |
| Ancho | 584 mm |
| Altura | 370 mm |
| Comisión de Seguridad Nacional de las Naciones Unidas | 15 |
| Clase electrónica | 6 |
| Valor de I2t | |
| Código de grupo | P360 |
| net weight | 33 300 g |
| Grupo de precios | 12S |
| ● maximum | 332 V |
| ● minimum | 166 V |
| Factor metal | None |
| Diseño de relés | 2 relays: 2NO, 2A 250 VAC or 2A 24 VDC; 1 relay: 1CO, 2A 250 VAC or 2A 24 VDC |
| Tipo de montaje | screw fixing |
| Grupo de productos | 5380 |
| Clase de producto | B: return restricted, please contact your Siemens partner/contact |
| Unidad de cantidad | 1 Piece |
| Código de mercancía | 85365080 |
| Pérdida de potencia [W] | |
| Familia de productos | ATE |
| Tipo de dispositivo | fixed mounting |
| Peso neto (kg) | 47,000 Kg |
| Potencia de funcionamiento | |
| número de polos | 4 |
| ● Interruptor principal | Yes |
| ● accionamiento del motor | No |
| ● valor nominal | 1 000 V |
| Diseño de mango | Handle |
| Tiempo de retardo de entrada | 0.046 s |
| País natal | France |
| Corriente de funcionamiento | |
| Voltaje de funcionamiento | |
| ● interruptor de seguridad | Yes |
| Corriente continua | |
| Tensión de aislamiento | |
| LKZ_FDB/ID de catálogo | LV10 |
| Cantidad de embalaje | 1 |
| nombre de marca del producto | SENTRON |
| Grado de contaminación | 3 |
| Procedimiento de medición | True RMS |
| Dimensiones del embalaje | 600,00 x 800,00 x 730,00 |
| Descripción del Producto | SENTRON, ATE, transfer switching equipment 3KC, automatically, ATSE, 4- pole, Iu: 800 A, Ue AC: 415 V, Ie at AC-33 B at 415 V: 800 A, Ie at AC-23 A at 690 V: 630 A, screw mounting, motorized operating mechanism, at the right end, long handle, busbar connection |
| Designación del producto | 3KC transfer switching equipment |
| Clase de protección IP | IP00 |
| Idoneidad para el uso | |
| ● Disparador de voltaje | No |
| categoría de sobretensión | III |
| Diseño del producto | automatic |
| ● para barras colectoras de cobre | 2x50x5 |
| Tensión de alimentación / en CA | |
| Ciclo de vida del producto (PLM) | PM300:Active Product |
| ● interruptor seccionador | Yes |
| Aprobación general de productos | Declaration of Conformity |
| Interbloqueable (EF006281) | true |
| Duración del pulso / mínimo | 0.06 s |
| número de entradas digitales | 11 |
| ● Interruptor de parada de emergencia | No |
| Reglamento de control de las exportaciones | AL : N / ECCN : N |
| Número de fases monitorizadas | 3 |
| Número de polos (EF001391) | 4 |
| Característica del producto / enclavamiento | Yes |
| Plazo de entrega estándar ex-fábrica | 5 Day/Days |
| Recargo por Materias Primas | None |
| ● at 40 °C / rated value | 800 A |
| ● at 50 °C / rated value | 800 A |
| ● at 60 °C / rated value | 800 A |
| ● a 70 °C / valor nominal | 800 A |
| Unidad de medida del tamaño del paquete | MM |
| Extensión de producto / opcional | |
| Diseño de la entrada de conmutación | Connected with control terminal |
| Número de interruptores (EF005586) | - |
| Tipo de mecanismo de accionamiento | motorized operating mechanism |
| ● entre L y L / máximo | 600 V |
| ● entre L y L / mínimo | 30 V |
| ● entre L y N / máximo | 332 V |
| ● entre L y N / mínimo | 30 V |
| ● interruptor de mantenimiento/reparación | Yes |
| Construcción del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Dimensiones del producto (An. x L. x Al.) | Not available |
| Desviación relativa de la medición | 1 % |
| Accionamiento por motor opcional (EF007386) | false |
| Corriente de funcionamiento/valor nominal | 800 A |
| Elemento de control de color (EF007167) | Black |
| Diseño del mecanismo de operación | Long rotary knob |
| Impedancia de entrada / entre L y L | 12 MΩ |
| Accionamiento de motor integrado (EF006697) | true |
| Frecuencia de funcionamiento/valor nominal | |
| Versión como interruptor principal (EF006981) | true |
| ● Tipo de montaje / montaje en riel | No |
| Tensión nominal de funcionamiento (EF001435) | ['166.0', '332.0'] |
| Tipo de elemento de control (EF006976) | Long turning handle |
| ● a CA / a 230 V / Valor nominal | 0.9 A |
| Potencia de conmutación a 400 V (EF009166) | - |
| Versión como interruptor de seguridad (EF006985) | true |
| Liberación de tensión opcional (EF007491) | false |
| Temperatura ambiente / durante el almacenamiento | |
| Extensión de producto / Interruptor auxiliar | Yes |
| Número de artículo (Número de mercado) | 3KC8448-0FA22-0GA3 |
| Corriente permanente nominal Iu (EF001389) | 800.0 |
| ● en CA / a 50/60 Hz / valor nominal | 415 V |
| ● a AC-21 / a 500 V / valor nominal | 800 A |
| ● a AC-21 / a 690 V / valor nominal | 800 A |
| Temperatura ambiente / durante el funcionamiento | |
| Grado de protección (NEMA) (EF011959) | - |
| Adecuado para montaje en suelo (EF007243) | FALSE |
| Versión como interruptor inversor (EF009408) | - |
| Obligación de recogida de RAEE (2012/19/UE) | Yes |
| ● Clase de protección IP / en la parte frontal | IP00 |
| Corriente de funcionamiento / en CA / valor nominal | 800 A |
| Corriente de funcionamiento / en CC / valor nominal | 800 A |
| ● a 415 V / por fusible gG / valor nominal | 50 kA |
| ● a CA-21 A / a 415 V / valor nominal | 800 A |
| ● a AC-21 B / a 415 V / valor nominal | 800 A |
| ● a AC-21 B / a 500 V / valor nominal | 800 A |
| ● a AC-21 B / a 690 V / valor nominal | 800 A |
| ● a CA-22 A / a 415 V / valor nominal | 800 A |
| ● a CA-22 A / a 500 V / valor nominal | 630 A |
| ● a CA-22 A / a 690 V / valor nominal | 630 A |
| ● a AC-22 B / a 415 V / valor nominal | 800 A |
| ● a AC-22 B / a 500 V / valor nominal | 630 A |
| ● a AC-22 B / a 690 V / valor nominal | 630 A |
| ● a CA-23 A / a 415 V / valor nominal | 800 A |
| ● a CA-23 A / a 500 V / valor nominal | 630 A |
| ● a CA-23 A / a 690 V / valor nominal | 630 A |
| ● a AC-23 B / a 415 V / valor nominal | 800 A |
| ● a AC-23 B / a 690 V / valor nominal | 400 A |
| ● a AC-31 B / a 415 V / valor nominal | 800 A |
| ● a AC-32 B / a 415 V / valor nominal | 800 A |
| ● a AC-33 B / a 415 V / valor nominal | 800 A |
| ● a DC-21 A / a 220 V / valor nominal | 800 A |
| ● a DC-21 A / a 440 V / valor nominal | 800 A |
| ● a DC-22 A / a 220 V / valor nominal | 800 A |
| ● a DC-22 A / a 440 V / valor nominal | 800 A |
| ● a DC-23 A / a 220 V / valor nominal | 800 A |
| ● a DC-23 A / a 440 V / valor nominal | 800 A |
| corriente de paso / con interruptor cerrado | |
| ● a AC-33 iB / a 415 V / valor nominal | 800 A |
| Tipo de mecanismo de accionamiento / accionamiento del motor | Yes |
| ● Código de referencia / según DIN EN 81346-2 | Q |
| ● Código de referencia / según DIN EN 61346-2 | Q |
| Posición/del mecanismo de funcionamiento del interruptor | at the right end |
| Tipos de secciones transversales de conductores conectables | |
| Tensión nominal máxima de funcionamiento Ue CA (EF007355) | 415 |
| Adecuado para montaje frontal de 4 orificios (EF007247) | false |
| Adecuado para montaje frontal central (EF007248) | false |
| Adecuado para montaje intermedio (EF007264) | false |
| Número de contactos CO / para contactos auxiliares | 4 |
| Número de contactos NC / para contactos auxiliares | 0 |
| Número de contactos NA / para contactos auxiliares | 0 |
| Potencia nominal de funcionamiento en CA-3, 400 V (EF001364) | - |
| Grado de protección (IP), parte frontal (EF003118) | IP00 |
| Potencia nominal de funcionamiento a CA-23, 400 V (EF007027) | - |
| ● del fusible / a 415 V / máximo admisible | 6 000 000 A²·s |
| Corriente admisible nominal de corta duración lcw (EF007050) | 35.0 |
| Versión como instalación de parada de emergencia (EF006959) | false |
| Versión como interruptor de mantenimiento/servicio (EF006986) | true |
| Corriente de funcionamiento / del fusible aguas arriba / valor nominal | 800 A |
| Corriente permanente nominal a CA-21, 400 V (EF009165) | 800 |
| Corriente permanente nominal a CA-23, 400 V (EF011777) | - |
| Rango de medición de tensión / en las entradas de medición | |
| ● del fusible gG / a 690 V / máximo admisible | 9 000 000 A²·s |
| ● con grado de contaminación 3 / en CC / valor nominal | 1 000 V |
| Corriente de cortocircuito nominal acondicionada Iq (EF001444) | - |
| ● a CA-23 A / a 690 V / a 50/60 Hz / valor nominal | 400 kW |
| ● con corriente térmica nominal convencional / por polo | 41.7 W |
| Adecuado para instalación en cuadro de distribución (EF007262) | false |
| Número de contactos CO conectados / para contactos auxiliares | 0 |
| Número de contactos NC conectados / para contactos auxiliares | 0 |
| Número de contactos NA conectados / para contactos auxiliares | 3 |
| Tipo de conexión eléctrica del circuito principal (EF006819) | Rail connection |
| ● con corriente térmica nominal convencional / por dispositivo | 166.8 W |
| ● Tipo de montaje / montaje frontal con fijación de 4 orificios | No |
| ● Tipo de montaje / montaje frontal con fijación central | No |
| Corriente de entrada / en entrada digital / con señal <0> / máxima | 2.1 mA |
| ● Tipo de conexión eléctrica / para circuito de corriente principal | busbar connection |
| ● a 690 V / por fusible gG / según IEC 60947-3 / valor nominal | 50 kA |
| ● tipo de conexión eléctrica / de las entradas y salidas | Removable/insertable |
| Aprobación general del productoDeclaración de conformidadMiscelánea | General Product Approval |
| Número de contactos auxiliares como contacto de conmutación (EF003531) | 4 |
| ● a 415 V / por fusible gG / según IEC 60947-6-1 / valor nominal | 50 kA |
| Versión de pantalla / para operación manual del indicador de posición del interruptor | I - O - II |
| Número de contactos auxiliares como contacto normalmente abierto (EF001376) | 0 |
| Corriente de cortocircuito condicional / con protección por fusible del lado de la línea | |
| Número de contactos auxiliares como contacto normalmente cerrado (EF001377) | 0 |
| Capacidad de cierre de corriente de cortocircuito (Icm) / para interruptor seccionador | |
| Corriente de paso / del fusible gG / a 690 V / máxima admisible | 51 000 A |
| ● a 690 V / para interruptor combinado + fusible gG / máximo permitido | 52 920 A |
| Cumplimiento de las restricciones de sustancias según la directiva RoHS | Since: 30.04.2016 |
| REACH Art. 33 Deber de informar según la lista vigente de candidatos | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| ● Clase de protección IP / con interruptor cerrado / con tapa o tapa para terminales de cable | IP20 |
| ● para el valor nominal de la corriente / en CA / en estado de funcionamiento en caliente / por polo | 41.7 W |
| ● con interruptor cerrado / a 690 V / para interruptor combinado + fusible gG / máximo | 5 043 000 A²·s |
| ● a CA 415 V / sin fusible / según IEC 60947-3 / valor nominal / mínimo | 73.5 kA |
| Vida útil mecánica (ciclos de conmutación) / para secuencia de funciones OIO / típica | 2 500 |
| ● a CA 415 V / sin fusible / según IEC 60947-6-1 / valor nominal / mínimo | 40 kA |
Descripción del producto
TRANSF SWITCH. AUTOMATIC ATSE, 800A, 4 POLES FRONT DRIVE BASE UNIT WITH LEVER 2X POWER 230VAC FLAT CONNECTIONS. Cancelations and returns limited. Consult conditions.
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
