En stock Producto destacado
3KL5240-1GJ01

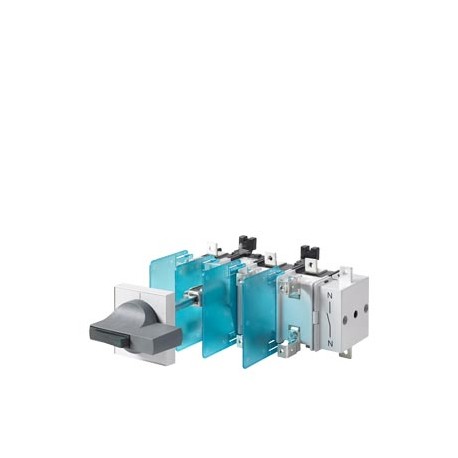

3KL5240-1GJ01 SIEMENS Switch disconnector with fuse in new design Iu 125 A, Ue 690 V, 4-pole for BS88 fuse f..
$0.00USD
3337 en stock
Especificaciones clave
:Value
EAN:4011209739185
Código postal Único:Not available
ETIM:4
Información del proveedor
SIEMENS
Productos: 367174
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Value | |
| EAN | 4011209739185 |
| Código postal Único | Not available |
| ETIM | 4 |
| Profundidad | 143 mm |
| Notas | Sucessor:3KF2412-0MF11, different dimensions, some deviating technical values. |
| Ancho | 215 mm |
| Altura | 106 mm |
| Comisión de Seguridad Nacional de las Naciones Unidas | 14 |
| Clase electrónica | 6 |
| versión | Complete version with rotary operating mechanism |
| ● 400 V | 100 kA |
| ● 500 V | 100 kA |
| Código de grupo | P360 |
| Tipo de diseño | For mounting and installation |
| Sistema de fusibles | fuses according to BS 88 |
| Grupo de precios | 12S |
| ● maximum | 55 °C |
| ● minimum | -25 °C |
| Factor metal | LAO----- |
| Tipo de montaje | fixed mounted |
| Grupo de productos | 5853 |
| Clase de producto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unidad de cantidad | 1 Piece |
| Código de mercancía | 85362090 |
| Familia de productos | Not available |
| Peso neto (kg) | 2,603 Kg |
| Potencia de funcionamiento | |
| número de polos | 4 |
| tipo de voltaje | AC/DC |
| País natal | Germany |
| Voltaje de funcionamiento | |
| posición de montaje | any |
| LKZ_FDB/ID de catálogo | LV10.1 |
| Fecha de entrada en vigor del PLM | Product phase-out since: 31.08.2018 |
| Cantidad de embalaje | 1 |
| nombre de marca del producto | SENTRON |
| Dimensiones del embalaje | 183,00 x 268,00 x 199,00 |
| Descripción del Producto | Switch disconnector with fuse in new design Iu=125 A, Ue = 690 V, 4-pole for BS88 fuse form A4 4th pole selectable, without Fuse with door operating mechanism 8UC7 Handle dark blue/blue-green Basic masking frame light gray |
| Designación del producto | Switch disconnector |
| Clase de protección IP | IP00 |
| Diseño del producto | With 3KL fuses |
| ● CA-21 A / a 400 V | 125 A |
| ● CA-21 A / a 500 V | 125 A |
| ● AC-21 B / a 400 V | 125 A |
| ● AC-21 B / a 500 V | 125 A |
| ● CA-22 A / a 400 V | 125 A |
| ● CA-22 A / a 500 V | 125 A |
| ● AC-22 B / a 400 V | 125 A |
| ● AC-22 B / a 500 V | 125 A |
| ● varado / máximo | 70 mm² |
| Ciclo de vida del producto (PLM) | PM400:Phase Out Started |
| ● en CC/valor nominal | 440 V |
| Interbloqueable (EF006281) | true |
| Declaración de conformidad | Test Certificates |
| Reglamento de control de las exportaciones | AL : N / ECCN : N |
| Número de polos (EF001391) | 4 |
| Tamaño del enlace de desconexión | A4 |
| certificado de idoneidad | CE |
| Característica del producto / enclavamiento | Yes |
| Plazo de entrega estándar ex-fábrica | 15 Day/Days |
| Recargo por Materias Primas | None |
| Unidad de medida del tamaño del paquete | MM |
| Número de interruptores (EF005586) | - |
| Construcción del dispositivo (EF008240) | Built-in device fixed built-in technique |
| Dimensiones del producto (An. x L. x Al.) | Not available |
| Accionamiento por motor opcional (EF007386) | false |
| Corriente de funcionamiento/valor nominal | 125 A |
| Corriente continua / valor nominal | 125 A |
| Tensión de aislamiento / valor nominal | 1 000 V |
| Tipo de conexión, circuito principal | flat pad connection, M6 |
| Elemento de control de color (EF007167) | - |
| Diseño del mecanismo de operación | manual operating mechanism |
| Accionamiento de motor integrado (EF006697) | false |
| Versión como interruptor principal (EF006981) | true |
| ● Tipo de montaje / montaje en riel | No |
| Tensión nominal de funcionamiento (EF001435) | - |
| Tipo de elemento de control (EF006976) | Other |
| Potencia de conmutación a 400 V (EF009166) | - |
| Versión como interruptor de seguridad (EF006985) | true |
| Liberación de tensión opcional (EF007491) | false |
| Temperatura ambiente / durante el almacenamiento | |
| Número de artículo (Número de mercado) | 3KL5240-1GJ01 |
| Corriente permanente nominal Iu (EF001389) | 125.0 |
| ● en CA / a 50/60 Hz / valor nominal | 690 V |
| Temperatura ambiente / durante el funcionamiento | |
| Grado de protección (NEMA) (EF011959) | - |
| Diseño del interruptor de carga / Forma de tira | No |
| Adecuado para montaje en suelo (EF007243) | FALSE |
| Resistencia a sobretensiones / valor nominal | 8 000 V |
| Versión como interruptor inversor (EF009408) | - |
| Obligación de recogida de RAEE (2012/19/UE) | Yes |
| Corriente de cortocircuito nominal condicional | |
| ● a CA-23 A / a 500 V / valor nominal | 65 000 W |
| Número de polos / para circuito de corriente principal | 4 |
| Corriente de funcionamiento / a CA-21 / valor nominal | 125 A |
| Tipo de mecanismo de accionamiento / accionamiento del motor | No |
| ● Código de referencia / según DIN EN 61346-2 | Q |
| Tensión nominal máxima de funcionamiento Ue CA (EF007355) | 690 |
| Adecuado para montaje frontal de 4 orificios (EF007247) | false |
| Adecuado para montaje frontal central (EF007248) | false |
| Adecuado para montaje intermedio (EF007264) | false |
| Número de contactos CO / para contactos auxiliares | 0 |
| Número de contactos NC / para contactos auxiliares | 0 |
| Número de contactos NA / para contactos auxiliares | 0 |
| Potencia nominal de funcionamiento en CA-3, 400 V (EF001364) | - |
| Grado de protección (IP), parte frontal (EF003118) | IP00 |
| Potencia nominal de funcionamiento a CA-23, 400 V (EF007027) | 65.0 |
| ● en categoría de utilización / AC-21 A / a 400 V | 100 kA |
| ● en categoría de utilización / AC-21 A / a 500 V | 100 kA |
| ● en categoría de utilización / AC-21 B / a 400 V | 100 kA |
| ● en categoría de utilización / AC-21 B / a 500 V | 100 kA |
| ● en categoría de utilización / AC-22 A / a 400 V | 100 kA |
| ● en categoría de utilización / AC-22 A / a 500 V | 100 kA |
| ● en categoría de utilización / AC-22 B / a 400 V | 100 kA |
| ● en categoría de utilización / AC-22 B / a 500 V | 100 kA |
| Corriente admisible nominal de corta duración lcw (EF007050) | - |
| Versión como instalación de parada de emergencia (EF006959) | false |
| Versión como interruptor de mantenimiento/servicio (EF006986) | true |
| Corriente permanente nominal a CA-21, 400 V (EF009165) | - |
| Corriente permanente nominal a CA-23, 400 V (EF011777) | 125 |
| Corriente nominal Ie / máxima / en categoría de utilización | |
| Corriente de cortocircuito nominal acondicionada Iq (EF001444) | - |
| ● a CA-23 A / a 400 V / a 50/60 Hz / valor nominal | 65 000 W |
| ● a CA-23 A / a 690 V / a 50/60 Hz / valor nominal | 90 000 W |
| Sección transversal del conductor conectable / para contactos principales | |
| Adecuado para instalación en cuadro de distribución (EF007262) | false |
| Tipo de conexión eléctrica del circuito principal (EF006819) | Other |
| ● Tipo de montaje / montaje frontal con fijación de 4 orificios | No |
| ● Tipo de montaje / montaje frontal con fijación central | No |
| Número de contactos auxiliares como contacto de conmutación (EF003531) | 0 |
| Número de contactos auxiliares como contacto normalmente abierto (EF001376) | 0 |
| Número de contactos auxiliares como contacto normalmente cerrado (EF001377) | 0 |
| Cumplimiento de las restricciones de sustancias según la directiva RoHS | Since: 01.06.2007 |
| REACH Art. 33 Deber de informar según la lista vigente de candidatos | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Pérdida de potencia [W] / para el valor nominal de la corriente / en CA / en estado de funcionamiento en caliente / por polo | 7.3 W |
| Corriente de paso / I2 t / máxima admisible / en categoría de utilización / AC-22 B / a 400 V | 223 000 A²·s |
| Declaración de conformidad, Certificados de prueba, Aprobación de envío, Otros, Certificado de prueba especial, Confirmaciones ambientales varias | Declaration of Conformity |
Descripción del producto
More details
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
