3NP5060-0HA13

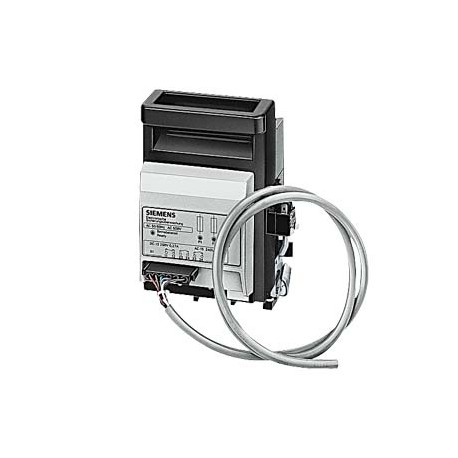

3NP5060-0HA13 SIEMENS SENTRON, Fuse switch disconnector 3NP5, 3-pole, NH00, 160 A, for assembly and installa..
$0.00USD
3034 en stock
Especificaciones clave
:
EAN:4011209469280
Código postal Único:754554783192
ETIM:5
Información del proveedor
SIEMENS
Productos: 367174
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| EAN | 4011209469280 |
| Código postal Único | 754554783192 |
| ETIM | 5 |
| profundidad | 161.5 mm |
| ancho | 134 mm |
| Comisión de Seguridad Nacional de las Naciones Unidas | 14 |
| Clase electrónica | 6 |
| altura | 196 mm |
| Código de grupo | P360 |
| net weight | 2 334 g |
| sistema de fusibles | LV HRC fuse |
| ● maximum | 55 °C |
| ● minimum | -25 °C |
| Confirmación | Miscellaneous |
| Factor metal | LCP----- |
| Fecha15/05/2022 | |
| Misceláneas | Confirmation |
| Grupo de productos | 5851 |
| Clase de producto | C: products manufactured / produced to order, which cannot be reused or re-utilised or be returned against credit. |
| Unidad de cantidad | 1 Piece |
| tipo de montaje | Fixed mounting |
| Código de mercancía | 85362090 |
| Familia de productos | Floor Mounting |
| Peso neto (kg) | 2,334 Kg |
| número de polos | 3 |
| ● interruptor principal | No |
| método de fijación | Mounting plate |
| País natal | Germany |
| voltaje de funcionamiento | |
| tamaño del fusible | NH000, NH00 |
| ● montaje en riel | No |
| ● interruptor de seguridad | Yes |
| LKZ_FDB/ID de catálogo | LV10.1 |
| Fecha de entrada en vigor del PLM | Product phase-out since: 18.03.2022 |
| Cantidad de embalaje | 1 |
| nombre de marca del producto | SENTRON |
| ● montaje en el suelo | Yes |
| Dimensiones del embalaje | 155,00 x 220,00 x 260,00 |
| Descripción del Producto | SENTRON, Fuse switch disconnector 3NP5, 3-pole, NH00, 160 A, for assembly and installation on mounting plate, with High-speed closing, screw terminal, Fuse monitoring: electronic, Auxiliary switch at Switch disconnector: 1 NO+1 NC, Auxiliary switch at the Fuse monitoring: 2 NO+1 NC |
| operational current | |
| designación del producto | 3NP5 fuse switch disconnector |
| idoneidad para el uso | |
| diseño del producto | auxiliary switch at the switch disconnector: 1 NO + 1 NC, auxiliary switch at the fuse monitoring device: 2NO+1NC |
| Entrada de cable (EF000537) | - |
| Ciclo de vida del producto (PLM) | PM400:Phase Out Started |
| ● en CC/valor nominal | 440 V |
| ● interruptor seccionador | Yes |
| Aprobación general de productos | Declaration of Conformity |
| ● Interruptor de parada de emergencia | No |
| Reglamento de control de las exportaciones | AL : N / ECCN : N |
| Número de polos (EF001391) | 3 |
| tamaño del enlace de desconexión | NH000, NH00 |
| Plazo de entrega estándar ex-fábrica | 5 Day/Days |
| Recargo por Materias Primas | None |
| ● a 35 °C / valor nominal | 160 A |
| ● at 40 °C / rated value | 160 A |
| ● at 45 °C / rated value | 160 A |
| ● at 50 °C / rated value | 157 A |
| ● at 55 °C / rated value | 152 A |
| ● at 60 °C / rated value | 144 A |
| ● a 65 °C / valor nominal | 136 A |
| ● a 70 °C / valor nominal | 128 A |
| Unidad de medida del tamaño del paquete | MM |
| ● para circuito de corriente principal | screw-type terminals |
| Adecuado para fusibles (EF006692) | NH000, NH00 |
| Número de unidades de ancho modular | 1 |
| tipo de conexión eléctrica | 2.5 - 150 mm² DIN 46 234 a. up to 95 mm² DIN 46 235 |
| Accionamiento por motor opcional (EF007386) | false |
| diseño del elemento actuador | Cover handle |
| Diseño del sistema de monitorización de seguridad | Electronic |
| Con protección contra errores (EF007384) | true |
| tensión de aislamiento / valor nominal | 690 V |
| Accionamiento de motor integrado (EF006697) | false |
| Versión como interruptor principal (EF006981) | false |
| corriente de funcionamiento/valor nominal | 160 A |
| ● en CA / valor nominal / máximo | 690 V |
| Tipo de elemento de control (EF006976) | Cover grip |
| función del producto / monitorización de fusibles | Yes |
| Clase de protección IP / en la parte frontal | IP00 |
| Equipado con conectores (EF011696) | false |
| Elemento de control de posición (EF009410) | Front side |
| Versión como interruptor de seguridad (EF006985) | true |
| temperatura ambiente / durante el almacenamiento | |
| Número de artículo (Número de mercado) | 3NP5060-0HA13 |
| Corriente permanente nominal Iu (EF001389) | 160.0 |
| Adecuado para montaje en suelo (EF007243) | true |
| Adecuado para montaje frontal (EF007246) | false |
| Obligación de recogida de RAEE (2012/19/UE) | Yes |
| temperatura ambiente / durante el funcionamiento | |
| Diseño del interruptor de carga / forma de tira | No |
| resistencia a la sobretensión / valor nominal | 6 kV |
| Adecuado para montaje en barra colectora (EF007259) | false |
| Tensión nominal máxima de funcionamiento Ue CA (EF007355) | 690 |
| Grado de protección (IP), parte frontal (EF003118) | IP00 |
| Potencia nominal de funcionamiento a CA-23, 400 V (EF007027) | - |
| Corriente admisible nominal de corta duración lcw (EF007050) | - |
| Versión como instalación de parada de emergencia (EF006959) | false |
| Grupo de precios específico de la región / Grupo de precios de la sede | 12Q / 1CL |
| Corriente de cortocircuito nominal acondicionada Iq (EF001444) | - |
| Tipo de conexión eléctrica del circuito principal (EF006819) | Screw connection |
| Altitud de instalación / a altura sobre el nivel del mar / máxima | 2 000 m |
| Cumplimiento de las restricciones de sustancias según la directiva RoHS | Given |
| REACH Art. 33 Deber de informar según la lista vigente de candidatos | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| capacidad de corte corriente máxima de cortocircuito (Icu) / a 400 V / valor nominal | 1.6 kA |
| Pérdida de potencia [W] / para el valor nominal de la corriente / en CA / en estado de funcionamiento en caliente / por polo | 2.66 W |
| Aprobación general del producto, Declaración de conformidad, Certificados de prueba, Confirmación, Varios, Declaración de conformidad del Reino Unido, Certificado de prueba especial, Otros, Varios, Confirmación | General Product Approval |
Descripción del producto
DISCONNECTORS WITH FUSES UNDER LOAD FOR OUTGOING AND RECESSED MOUNTING 3 POLES, I=160A, U=400/500V AC AUXILIARY SWITCH 1NA+1NC NFUSE SIZE NH00 WITH FLAT CONNECTION WITH MOUNTED CEF, WITH OWN POWER (IN
