En stock Producto destacado
3RF2320-1CA44

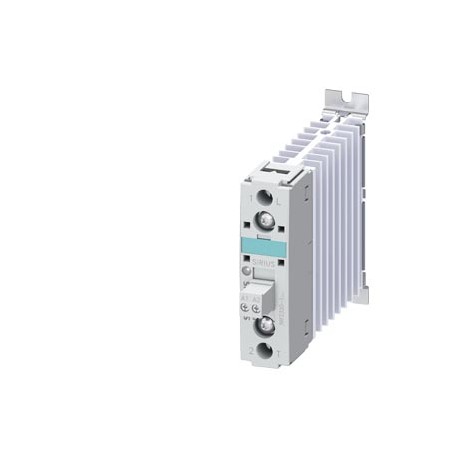

3RF2320-1CA44 SIEMENS Solid-state contactor 1-phase 3RF2 AC 51 / 20 A / 40 °C 48-460 V / 4-30 V DC low noise
$0.00USD
4298 en stock
Especificaciones clave
:
EAN:4011209591646
Código postal Único:887621268510
ETIM:6
Información del proveedor
SIEMENS
Productos: 367174
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| EAN | 4011209591646 |
| Código postal Único | 887621268510 |
| ETIM | 6 |
| IDEA | 4 |
| profundidad | 120 mm |
| ancho | 22.5 mm |
| Comisión de Seguridad Nacional de las Naciones Unidas | 15 |
| Clase electrónica | 6 |
| altura | 95 mm |
| - sólido | 2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²) |
| ● en DC | 4 ... 24 V |
| Código de grupo | R711 |
| Factor metal | None |
| ● a 50 Hz | 40 ... 506 V |
| ● a 60 Hz | 40 ... 506 V |
| Fecha13/05/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Tiempo de retardo de encendido | 1 ms; additionally max. one half-wave |
| Grupo de productos | 3725 |
| Clase de producto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unidad de cantidad | 1 Piece |
| Código de mercancía | 85364900 |
| Tiempo de retardo de apagado | 1 ms; additionally max. one half-wave |
| Familia de productos | SIRIUS 3RF2 solid-state relays and solid-state contactors |
| última modificación: | 1/26/2022 |
| Peso neto (kg) | 0,191 Kg |
| método de fijación | screw fixing and snap-on mounting on standard mounting rail 35 mm according to IEC 60715 |
| función del producto | low noise |
| País natal | Germany |
| Valor máximo de I2t | 1 800 A²·s |
| Certificados de prueba | other |
| par de apriete | |
| LKZ_FDB/ID de catálogo | CC-IC10 |
| Cantidad de embalaje | 1 |
| nombre de marca del producto | SIRIUS |
| ● durante el almacenamiento | -55 ... +80 °C |
| Dimensiones del embalaje | 28,00 x 108,50 x 147,00 |
| Descripción del Producto | Solid-state contactor 1-phase 3RF2 AC 51 / 20 A / 40 °C 48-460 V / 4-30 V DC low noise |
| temperatura ambiente | |
| grado de contaminación | 3 |
| operational current | |
| designación del producto | solid-state contactor |
| temperatura de reducción | 40 °C |
| ● durante la operación | -25 ... +60 °C |
| diseño del producto | single-phase |
| ● al valor nominal de CC | 30 V |
| ● para contactos principales | |
| ● sólido o trenzado | 1.5 ... 6 mm² |
| interferencia conducida | |
| tensión de alimentación de control | |
| Ciclo de vida del producto (PLM) | PM300:Active Product |
| voltaje de funcionamiento en CA | |
| ● en el diseño NH utilizable | 3NA6807 |
| Aprobación general de productos | EMC |
| Certificado de prueba especial | Type Test Certificates/Test Report |
| tensión de alimentación de control 1 | |
| designación del tipo de producto | 3RF23 |
| ● a valor nominal de 50 Hz | 48 ... 460 V |
| ● a valor nominal de 60 Hz | 48 ... 460 V |
| ● al valor nominal AC-51 | 20 A |
| ● de fusible DIAZED utilizable | 5SB2711 |
| ● de fusibles NEOZED utilizables | 5SE2320 |
| ● montaje uno al lado del otro | Yes |
| Reglamento de control de las exportaciones | AL : N / ECCN : EAR99 |
| Versión modular (EF001126) | true |
| Plazo de entrega estándar ex-fábrica | 40 Day/Days |
| Recargo por Materias Primas | None |
| corriente operativa mínima | 500 mA |
| par de apriete [lbf·in] | |
| Unidad de medida del tamaño del paquete | MM |
| longitud pelada del cable | |
| ● para circuito de corriente principal | screw-type terminals |
| Prohibición de sustancias (fecha) | 05/28/2009 |
| número de artículo del fabricante | |
| tipo de conexión eléctrica | |
| valor nominal de la tensión de aislamiento | 600 V |
| valor nominal de frecuencia de operación | 50 ... 60 Hz |
| corriente inversa del tiristor | 25 mA |
| Corriente de control al valor nominal de CC | 20 mA |
| ● según valor nominal UL 508 | 17.6 A |
| ● en cables AWG para contactos principales | 2x (14 ... 10) |
| Valor nominal de resistencia a la corriente de sobretensión | 600 A |
| Número de artículo (Número de mercado) | 3RF2320-1CA44 |
| Potencia nominal de operación NEMA (EF011960) | - |
| Tipo de tensión para accionamiento (EF008242) | DC |
| ● para circuito auxiliar y de control | screw-type terminals |
| Obligación de recogida de RAEE (2012/19/UE) | Yes |
| ● para contactos auxiliares y de control | |
| Número de contactos NC para contactos principales | 0 |
| Número de contactos NO para contactos principales | 1 |
| Código de referencia según IEC 81346-2 | Q |
| ● en AC-51 según IEC 60947-4-3 | 13.2 A |
| Número de polos para el circuito de corriente principal | 1 |
| ● de los contactos auxiliares y de control | M3 |
| ● En diseño cilíndrico de 10 x 38 mm utilizables | 3NW6005-1; These fuses have a smaller rated current than the semiconductor relays |
| ● En diseño cilíndrico de 14 x 51 mm utilizables | 3NW6105-1; These fuses have a smaller rated current than the semiconductor relays |
| ● En diseño cilíndrico de 22 x 58 mm utilizables | 3NW6205-1; These fuses have a smaller rated current than the semiconductor relays |
| ● por ráfaga según IEC 61000-4-4 | 2 kV / 5 kHz behavior criterion 2 |
| Diseño de la rosca del tornillo de conexión | |
| Número de artículo del fabricante del fusible gG | |
| Número de contactos CO para contactos auxiliares | 0 |
| Número de contactos NC para contactos auxiliares | 0 |
| Número de contactos NA para contactos auxiliares | 0 |
| resistencia a los golpes según IEC 60068-2-27 | 15g / 11 ms |
| Tipo de secciones transversales de conductores conectables | |
| — de hebra fina con procesamiento del extremo del núcleo | 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm² |
| ● finamente hebrado con procesamiento del extremo del núcleo | 1 ... 10 mm² |
| tipo de voltaje de la tensión de alimentación de control | DC |
| ● _1 de los accesorios que se pueden pedir | 3RF2900-3PA88 |
| ● _3 de los accesorios que se pueden pedir | 3RF2900-0EA18 |
| ● _4 de los accesorios que se pueden pedir | 3RF2920-0GA16 |
| ● _5 de los accesorios que se pueden pedir | 3RF2920-0FA08 |
| Potencia nominal de funcionamiento en CA-3, 400 V (EF001364) | - |
| Potencia nominal de funcionamiento en CA-4, 400 V (EF008496) | - |
| Resistencia a las vibraciones según IEC 60068-2-6 | 2g |
| — de hebra fina sin procesamiento del extremo del núcleo | 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²) |
| ● para contactos principales con terminales tipo tornillo | 2 ... 2.5 N·m |
| Tensión nominal de alimentación de control Us en CC (EF003980) | ['4', '24'] |
| ● en el valor inicial de CC para la detección de la señal <1> | 4 V |
| Corriente de control a la tensión mínima de alimentación de control | |
| descarga electrostática según IEC 61000-4-2 | 4 kV contact discharging / 8 kV air discharging, behavior criterion 2 |
| interferencia basada en campo según IEC 61000-4-3 | 80 MHz ... 1 GHz 10 V/m, behavior criterion 1 |
| Corriente nominal de funcionamiento Ie a CA-1, 400 V (EF001393) | 20 |
| Corriente nominal de funcionamiento Ie a CA-3, 400 V (EF001392) | - |
| Corriente nominal de funcionamiento Ie a CA-4, 400 V (EF008495) | - |
| Grupo de precios específico de la región / Grupo de precios de la sede | 41C / 41C |
| Valor nominal de la resistencia a la sobretensión del circuito principal | 6 kV |
| Protección táctil en la parte frontal según IEC 60529 | finger-safe, for vertical contact from the front |
| ● en cables AWG para contactos auxiliares y de control | 1x (AWG 20 ... 12) |
| ● en el valor de escala completa de CC para el reconocimiento de señal<0> | 1 V |
| Tensión nominal de alimentación de control Us a CA 50 HZ (EF003978) | ['-', '-'] |
| Tensión nominal de alimentación de control Us a CA 60 HZ (EF003979) | ['-', '-'] |
| Sección transversal del conductor conectable para contactos principales | |
| Altitud de instalación a altura máxima sobre el nivel del mar | 1 000 m |
| rango de funcionamiento relativo al voltaje de funcionamiento en CA | |
| Clase de protección IP en la parte frontal según IEC 60529 | IP20 |
| Tipo de conexión eléctrica del circuito principal (EF006819) | Screw connection |
| Emisiones de interferencias de alta frecuencia conducidas según CISPR11 | Class A for industrial sector, class B for the domestic, business and commercial environments up to 16 A, AC51 low noise |
| Emisión de interferencias de alta frecuencia ligada al campo según CISPR11 | Class A for industrial sector, class B for the domestic, business and commercial environments up to 16 A, AC51 low noise |
| Número de contactos principales como contacto normalmente abierto (EF001374) | 1 |
| ● debido a sobretensiones entre conductores y tierra según IEC 61000-4-5 | 2 kV behavior criterion 2 |
| Número de contactos normalmente cerrados como contacto principal (EF001375) | 0 |
| ● debido a la radiación de alta frecuencia según IEC 61000-4-6 | 140 dBuV in the frequency range 0.15 ... 80 MHz, behavior criterion 1 |
| ● debido a sobretensiones conductor-conductor según IEC 61000-4-5 | 1 kV behavior criterion 2 |
| ● de fusible gS para protección de semiconductores en diseño NH utilizable | 3NE1814-0 |
| Número de contactos auxiliares como contacto normalmente abierto (EF001376) | 0 |
| ● para contactos auxiliares y de control con terminales tipo tornillo | 0.5 ... 0.6 N·m |
| Número de contactos auxiliares como contacto normalmente cerrado (EF001377) | 0 |
| Cumplimiento de las restricciones de sustancias según la directiva RoHS | Since: 28.05.2009 |
| Tensión de bloqueo en el tiristor para contactos principales máxima admisible | 1 200 V |
| REACH Art. 33 Deber de informar según la lista vigente de candidatos | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Lead monoxide (lead ... CAS-No. 1317-36-8 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Lead monoxide (lead oxide)Based on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation.Dibutylbis(pentane-2... CAS-No. 22673-19-4 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):Dibutylbis(pentane-2,4-dionato-O,O')tinBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| Número AWG como sección transversal del conductor conectable codificado para contactos principales | 10 ... 14 |
| Tasa de aumento de voltaje en el tiristor para contactos principales máxima admisible | 1 000 V/µs |
| ● de fusible de respaldo R para protección de semiconductores en diseño NH utilizable | 3NE8015-1 |
| Pérdida de potencia [W] para el valor nominal de la corriente sin carga, proporción de corriente típica | 0.5 W |
| ● de fusible R de rango completo para protección de semiconductores en diseño cilíndrico utilizable | 5SE1325 |
| ● de fusible de respaldo R para protección de semiconductores con diseño cilíndrico de 10 x 38 mm utilizable | 3NC1032 |
| ● de fusible de respaldo R para protección de semiconductores con diseño cilíndrico de 14 x 51 mm utilizable | 3NC1450 |
| ● de fusible de respaldo R para protección de semiconductores con diseño cilíndrico de 22 x 58 mm utilizable | 3NC2263 |
| Aprobación general de producto, CEM, Declaración de conformidad, Confirmación, Certificados de prueba, Otros, Ferrocarril, Certificado de prueba especial, Certificados de prueba de tipo/Informe de prueba, Confirmación, Vibración y choque | General Product Approval |
