3RT2518-1BB40

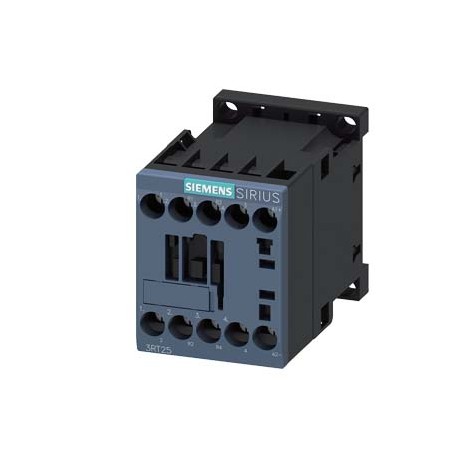

3RT2518-1BB40 SIEMENS Power contactor, AC-3 16 A, 7.5 kW, 400 V 2 NO + 2 NC 24 V DC 4-pole Size S00 screw te..
$0.00USD
3203 en stock
Especificaciones clave
:Confirmation
EAN:4011209828490
Código postal Único:662643916799
ETIM:5
Información del proveedor
SIEMENS
Productos: 367174
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Confirmation | |
| EAN | 4011209828490 |
| Código postal Único | 662643916799 |
| ETIM | 5 |
| IDEA | 4 |
| profundidad | 73 mm |
| otro | Dangerous Good |
| ancho | 45 mm |
| Comisión de Seguridad Nacional de las Naciones Unidas | 14 |
| Clase electrónica | 6 |
| altura | 57.5 mm |
| - sólido | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm² |
| ● en AC | 10 000 1/h |
| ● en DC | 7.3g / 5 ms, 4.7g / 10 ms |
| Código de grupo | R711 |
| tiempo de arco | 10 ... 15 ms |
| — hacia arriba | 0 mm |
| Confirmación | |
| Fecha: 5/3/2022 | Subject to change without notice© Copyright Siemens 2022 |
| Factor metal | LDP----- |
| — hacia adelante | 0 mm |
| Grupo de productos | 5330 |
| Clase de producto | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unidad de cantidad | 1 Piece |
| retraso de cierre | |
| retardo de apertura | |
| — al revés | 0 mm |
| — hacia abajo | 0 mm |
| Código de mercancía | 85364900 |
| Familia de productos | SIRIUS 3RT25 contactors, 4-pole, 2 NO + 2 NC |
| última modificación: | 12/1/2021 |
| Peso neto (kg) | 0,296 Kg |
| — al lado | 0 mm |
| ● valor nominal | 24 V |
| método de fijación | screw and snap-on mounting onto 35 mm standard mounting rail according to DIN EN 50022 |
| función del producto | |
| espaciado requerido | |
| País natal | Germany |
| posición de montaje | +/-180° rotation possible on vertical mounting surface; can be tilted forward and backward by +/- 22.5° on vertical mounting surface |
| extensión del producto | |
| tamaño del contactor | S00 |
| ● valor inicial | 0.8 |
| LKZ_FDB/ID de catálogo | CC-IC10 |
| Cantidad de embalaje | 1 |
| voltaje de aislamiento | |
| nombre de marca del producto | SIRIUS |
| ● durante el almacenamiento | -55 ... +80 °C |
| ● para piezas activas | |
| ● de bobina magnética | Screw-type terminals |
| Dimensiones del embalaje | 50,00 x 61,50 x 77,50 |
| Descripción del Producto | Power contactor, AC-3 16 A, 7.5 kW, 400 V 2 NO + 2 NC 24 V DC 4-pole Size S00 screw terminals |
| temperatura ambiente | |
| operational current | |
| designación del producto | contactor |
| ● interruptor auxiliar | Yes |
| ● durante la operación | -25 ... +60 °C |
| ● valor a gran escala | 1.1 |
| — sólido o trenzado | 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| ● para contactos principales | |
| ● para piezas conectadas a tierra | |
| Ciclo de vida del producto (PLM) | PM300:Active Product |
| design of the fuse link | |
| — a valor nominal de 24 V | 20 A |
| ● a valor nominal de 24 V | 10 A |
| ● a valor nominal de 48 V | 6 A |
| ● a valor nominal de 60 V | 6 A |
| ● en AC-1 hasta 690 V | |
| Aprobación general de productos | EMC |
| designación del tipo de producto | 3RT25 |
| resistencia a sobretensiones | |
| — a valor nominal de 110 V | 2.1 A |
| — a valor nominal de 220 V | 0.8 A |
| — a un valor nominal de 440 V | 0.6 A |
| ● a valor nominal de 110 V | 3 A |
| ● a valor nominal de 125 V | 2 A |
| ● a valor nominal de 220 V | 1 A |
| ● a valor nominal de 230 V | 10 A |
| ● a valor nominal de 400 V | 3 A |
| ● a valor nominal de 600 V | 0.15 A |
| ● de contactor típico | 30 000 000 |
| humedad relativa mínima | 10 % |
| ● montaje uno al lado del otro | Yes |
| Reglamento de control de las exportaciones | AL : N / ECCN : N |
| Versión modular (EF001126) | true |
| ● para contactos auxiliares | |
| Plazo de entrega estándar ex-fábrica | 60 Day/Days |
| Recargo por Materias Primas | None |
| frecuencia de conmutación sin carga | |
| Unidad de medida del tamaño del paquete | MM |
| Certificado de examen de tipo | |
| control de tensión de alimentación en CC | |
| corriente operativa en AC-15 | |
| corriente de funcionamiento en DC-12 | |
| corriente operativa en DC-13 | |
| ● en AC-2 en AC-3 a 400 V | |
| ● para circuito de corriente principal | screw-type terminals |
| Prohibición de sustancias (fecha) | 10/01/2009 |
| tipo de conexión eléctrica | |
| ● en 1 camino de corriente en DC-1 | |
| — por valor nominal de contacto NC | 9 A |
| — por valor nominal de contacto NA | 16 A |
| ● con montaje lado a lado | |
| potencia de funcionamiento en AC-2 en AC-3 | |
| ● del valor nominal del circuito principal | 6 kV |
| resistencia a impactos con pulso sinusoidal | |
| potencia de cierre de la bobina magnética en CC | 4 W |
| Poder de retención de la bobina magnética en CC | 4 W |
| frecuencia de operación al máximo de AC-1 | 1 000 1/h |
| Rendimiento mecánico producido [hp] | |
| ● en cables AWG para contactos principales | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| Corriente de funcionamiento máxima en CA-12 | 10 A |
| ● del valor nominal del circuito auxiliar | 6 kV |
| Número de artículo (Número de mercado) | 3RT2518-1BB40 |
| Seguridad funcional/Seguridad de la maquinaria | Declaration of Conformity |
| Potencia nominal de operación NEMA (EF011960) | - |
| Tipo de tensión para accionamiento (EF008242) | DC |
| ● en 1 camino de corriente en DC-3 en DC-5 | |
| ● para circuito auxiliar y de control | screw-type terminals |
| ● módulo de función para comunicación | No |
| Obligación de recogida de RAEE (2012/19/UE) | Yes |
| — a 24 V por valor nominal de contacto NC | 20 A |
| — a 24 V por valor nominal de contacto NA | 20 A |
| — con tipo de tarea 2 requerida | gG: 20A (690V, 100kA) |
| Número de contactos NC para contactos principales | 2 |
| Número de contactos NO para contactos principales | 2 |
| Código de referencia según IEC 81346-2 | Q |
| resistencia al choque en impulso rectangular | |
| — a 110 V por valor nominal de contacto NC | 0.075 A |
| — a 110 V por valor nominal de contacto NA | 0.15 A |
| — a 220 V por valor nominal de contacto NC | 0.375 A |
| — a 220 V por valor nominal de contacto NA | 0.75 A |
| ● a 230 V por valor nominal de contacto NC | 2.2 kW |
| ● a 230 V por valor nominal de contacto NA | 4 kW |
| ● a 400 V por valor nominal de contacto NC | 4 kW |
| ● a 400 V por valor nominal de contacto NA | 7.5 kW |
| ● en el contactor para contactos auxiliares | Screw-type terminals |
| Número de polos para el circuito de corriente principal | 4 |
| — con tipo de coordinación 1 requerida | gG: 35 A (690 V, 100 kA) |
| ● en cables AWG para contactos auxiliares | 2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| Fiabilidad de contacto de los contactos auxiliares | 1 faulty switching per 100 million (17 V, 1 mA) |
| vida útil mecánica (ciclos de conmutación) | |
| ● con 2 caminos de corriente en serie en DC-1 | |
| Tipo de secciones transversales de conductores conectables | |
| — de hebra fina con procesamiento del extremo del núcleo | 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²) |
| tipo de voltaje de la tensión de alimentación de control | DC |
| — a temperatura ambiente 40 °C valor nominal | 22 A |
| — a temperatura ambiente 60 °C valor nominal | 20 A |
| ● Contacto de espejo según IEC 60947-4-1 | Yes; with 3RH29 |
| Potencia nominal de funcionamiento en CA-3, 400 V (EF001364) | 7.5 |
| Potencia nominal de funcionamiento en CA-4, 400 V (EF008496) | - |
| Tensión nominal de alimentación de control Us en CC (EF003980) | ['-', '24'] |
| ● para motor de CA trifásico con valor nominal de 460/480 V | 5 hp |
| ● para motor de CA monofásico a valor nominal de 230 V | 2 hp |
| ● con 2 caminos de corriente en serie en DC-3 en DC-5 | |
| Corriente nominal de funcionamiento Ie a CA-1, 400 V (EF001393) | 22 |
| Corriente nominal de funcionamiento Ie a CA-3, 400 V (EF001392) | 16 |
| Corriente nominal de funcionamiento Ie a CA-4, 400 V (EF008495) | - |
| Grupo de precios específico de la región / Grupo de precios de la sede | 41B / 41B |
| Clasificación de contactos de contactos auxiliares según UL | A600 / Q600 |
| Protección táctil en la parte frontal según IEC 60529 | finger-safe, for vertical contact from the front |
| ● para protección contra cortocircuitos del circuito principal | |
| ● limitado a 1 s de conmutación con corriente cero máxima | 165 A; Use minimum cross-section acc. to AC-1 rated value |
| ● limitado a 5 s de conmutación con corriente cero máxima | 165 A; Use minimum cross-section acc. to AC-1 rated value |
| Tensión nominal de alimentación de control Us a CA 50 HZ (EF003978) | - |
| Tensión nominal de alimentación de control Us a CA 60 HZ (EF003979) | - |
| Factor de potencia inductiva con potencia de cierre de la bobina | 0.8 |
| ● limitado a 10 s de conmutación con corriente cero máxima | 128 A; Use minimum cross-section acc. to AC-1 rated value |
| ● limitado a 30 s de conmutación con corriente cero máxima | 92 A; Use minimum cross-section acc. to AC-1 rated value |
| ● limitado a 60 s de conmutación con corriente cero máxima | 74 A; Use minimum cross-section acc. to AC-1 rated value |
| Altitud de instalación a altura máxima sobre el nivel del mar | 2 000 m |
| Clase de protección IP en la parte frontal según IEC 60529 | IP20 |
| Tipo de conexión eléctrica del circuito principal (EF006819) | Screw connection |
| ● del circuito principal con grado de contaminación 3 valor nominal | 690 V |
| ● Funcionamiento con accionamiento positivo según IEC 60947-5-1 | No |
| Número de contactos principales como contacto normalmente abierto (EF001374) | 2 |
| Número de contactos normalmente cerrados como contacto principal (EF001375) | 2 |
| ● del contactor con bloque de interruptores auxiliares añadido típico | 10 000 000 |
| Humedad relativa a 55 °C según IEC 60068-2-30 máxima | 95 % |
| ● del circuito auxiliar con grado de contaminación 3 valor nominal | 690 V |
| Número de contactos auxiliares como contacto normalmente abierto (EF001376) | 0 |
| Sección transversal mínima en el circuito principal al valor nominal máximo de AC-1 | 4 mm² |
| Corriente admisible de corta duración en estado de funcionamiento en frío hasta 40 °C | |
| ● para la protección contra cortocircuitos del interruptor auxiliar necesario | fuse gG: 10 A |
| Número de contactos auxiliares como contacto normalmente cerrado (EF001377) | 0 |
| Número de contactos NC para contactos auxiliares, contacto instantáneo | 0 |
| Número de contactos NA para contactos auxiliares contacto instantáneo | 0 |
| Cumplimiento de las restricciones de sustancias según la directiva RoHS | Since: 01.10.2009 |
| REACH Art. 33 Deber de informar según la lista vigente de candidatos | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| Número AWG como sección transversal del conductor conectable codificado para contactos principales | 20 ... 12 |
| Factor de rango de operación, control de voltaje de suministro, valor nominal de la bobina magnética en CC | |
| ● del contactor con bloque de interruptores auxiliares optimizado electrónicamente añadido típico | 5 000 000 |
| Pérdida de potencia [W] en CA-3 a 400 V para el valor nominal de la corriente de funcionamiento por conductor | 2.2 W |
| Tensión máxima admisible para un aislamiento seguro entre la bobina y los contactos principales según EN 60947-1 | 400 V |
| Aprobación general de producto, Confirmación de compatibilidad electromagnética, Seguridad funcional/Seguridad de la maquinaria, Declaración de conformidad, Certificados de prueba, Marina/Navegación, Certificado de examen de tipo, Declaración de conformidad del Reino Unido, Certificado de prueba especial, Certificados de prueba de tipo/Informe de prueba, Marina/Navegación, Otros, Confirmación de mercancías peligrosas, Información de transporte | General Product Approval |
Descripción del producto
SIRIUS Innovations Contactor, AC-3, 7.5KW/400V, AC-1 22A, DC 24V, 4-pole, 2NA+2NC, S00, screw connection
