5SD7481-1

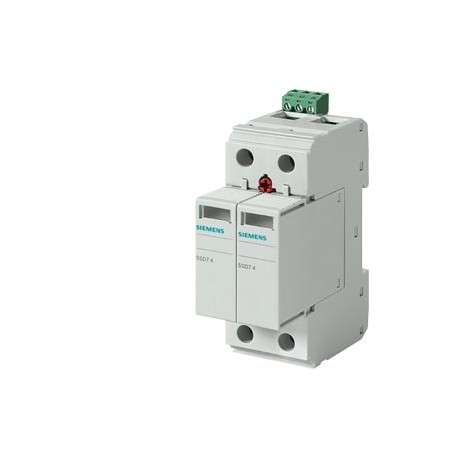

5SD7481-1 SIEMENS Surge arrester, Type 2, pluggable protective modules, UC 800 V AC, 1-pole, Varistor connec..
$0.00USD
4646 en stock
Especificaciones clave
:
EAN:4001869451947
Código postal Único:Not available
ETIM:5
Información del proveedor
SIEMENS
Productos: 367174
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| EAN | 4001869451947 |
| Código postal Único | Not available |
| ETIM | 5 |
| Ancho | 35.6 mm |
| profundidad | 71.5 mm |
| Altura | 97 mm |
| Clase electrónica | 6 |
| estándar | IEC 61643-11: 2011, EN 61643-11: 2012 |
| Código de grupo | P310 |
| net weight | 388 g |
| Accesorios | 1 x 5SD7488-2 + 1 x 5SD7488-4 |
| ● maximum | 800 V |
| Factor metal | L-B----- |
| Comportamiento de TOV | |
| Grupo de productos | 5524 |
| Clase de producto | B: return restricted, please contact your Siemens partner/contact |
| Unidad de cantidad | 1 Piece |
| diseño de señales | Optical, remote signaling contact |
| Código de mercancía | 85363090 |
| Familia de productos | Basic devices |
| diseño de poste | 1 |
| Peso neto (kg) | 0,259 Kg |
| Versión del producto | Surge arrester |
| longitud despojada | 16 mm |
| método de fijación | DIN rail NS 35 |
| nivel de protección | |
| voltaje residual | |
| País natal | Germany |
| corriente de descarga | |
| voltaje de funcionamiento | 690 V |
| par de apriete | 4.3 ... 4.7 |
| ● Tiempo de respuesta | 100 ns |
| ● a (8/20) µs | 15 kA |
| LKZ_FDB/ID de catálogo | LV10.1 |
| Cantidad de embalaje | 1 |
| aceleración de choque | 25 gn |
| Grado de contaminación | 2 |
| Dimensiones del embalaje | 58,00 x 106,00 x 78,00 |
| Descripción del Producto | Surge arrester, Type 2, pluggable protective modules, UC 800 V AC, 1-pole, Varistor connected in series and gas-filled spark gap with remote signaling |
| Número de puertos SPD | 1 |
| designación del producto | Surge protection device |
| ● a 3 kA / máximo | 2.3 kV |
| ● a 5 kA / máximo | 2.4 kV |
| ● a 10 kA / máximo | 2.6 kV |
| Ciclo de vida del producto (PLM) | PM300:Active Product |
| ● en tensión de prueba TOV | 1550 V AC (5 s / withstand mode) |
| ● para conductor rígido | 1.5 ... 35 |
| ● Prueba Clase I, Tipo 1 | No |
| ● Prueba Clase II, Tipo 2 | Yes |
| Categoría tipo 2 (EF004230) | true |
| Reglamento de control de las exportaciones | AL : N / ECCN : N |
| Tensión fotovoltaica máxima (EF008795) | - |
| Método de montaje (EF000003) | DIN rail (top hat rail) 35 mm |
| ● Prueba Clase III, Tipo 3 | No |
| Plazo de entrega estándar ex-fábrica | 2 Day/Days |
| Recargo por Materias Primas | None |
| material/del recinto | PA 6.6 / PBT |
| tipo de sistema de distribución | TN-C, IT |
| ● 1 fase / a (8/20) µs | 30 kA |
| Tamaño de la construcción (EF002566) | Other |
| Unidad de medida del tamaño del paquete | MM |
| voltaje de funcionamiento continuo | |
| Tensión nominal CA (EF004220) | - |
| Tensión nominal CC (EF004221) | - |
| tipo de conexión eléctrica | Screw terminal |
| Fusible de respaldo integrado (EF008797) | false |
| ● para conductores de hilos finos | 1.5 ... 25 |
| Configuración del sistema DC (EF009926) | 0 |
| Configuración del sistema informático (EF009927) | 0 |
| Configuración del sistema TN (EF009928) | 0 |
| Configuración del sistema TT (EF009931) | 0 |
| Señalización en el dispositivo (EF004241) | Optic |
| Nivel de protección de tensión (EF003525) | - |
| sección transversal del conductor conectable | |
| designación de las rutas de protección | L-PEN, L-PE |
| Grado de protección (IP) (EF005474) | IP20 |
| Configuración del sistema TN-C (EF009929) | 0 |
| Configuración del sistema TN-S (EF009930) | 0 |
| consumo de energía aparente / máximo | 3 mVA |
| humedad relativa / durante el funcionamiento | 5 % ... 95 % |
| Número de artículo (Número de mercado) | 5SD7481-1 |
| Tensión continua máxima CA (EF004198) | 800 |
| Tensión continua máxima CC (EF004777) | - |
| Configuración del sistema otros (EF009932) | 0 |
| Configuración del sistema TN-CS (EF009933) | 0 |
| Obligación de recogida de RAEE (2012/19/UE) | Yes |
| Tipo de protección por fusible / para conector en T | 100 A AC (gG) |
| clasificación de cortocircuito (SCCR) / a 264 V | 25 kA |
| Nivel de protección de tensión LN (EF004236) | - |
| Clase de combustibilidad según UL 94 | V0 |
| Nivel de protección de tensión N-PE (EF008796) | - |
| Con contacto de señalización remota (EF000422) | true |
| Tipo de conexión del contacto de señalización remota | M2 |
| Clasificación SPD / según EN 61643-11 | |
| Tipo de protección por fusible / en conexión en forma de V | 80 A AC (gG) |
| Corriente máxima de sobretensión de descarga (8/20) (EF012274) | - |
| Diseño de la rosca/del tornillo de conexión | M5 |
| Categoría de sobretensión / según IEC 61010-1 | III |
| factor de respuesta ajustable / de corriente de disparo | 1.6 |
| Corriente nominal de sobretensión de descarga (8/20) (EF004214) | 30.0 |
| Clase de protección IP / en la conexión de todos los terminales | IP20 |
| par de apriete / para contactos de señalización remota | 0.25 N·m |
| ● al valor nominal de la corriente de descarga / máxima | 3 kV |
| Número de conductores (sin puesta a tierra) (EF001148) | - |
| Capacidad de corte en cortocircuito (Isccr) (EF012627) | 25.0 |
| temperatura ambiente / durante el almacenamiento y el transporte | -40 °C ... 80 °C |
| Grupo de precios específico de la región / Grupo de precios de la sede | 12G / 1BK |
| Función de conmutación / de los contactos de señalización remota | PDT contact |
| ● para contactos de señalización remota / para conductor rígido | 0.14 ... 1.5 |
| Número AWG / sección transversal del conductor conectable codificado | 15 ... 2 |
| Altitud de instalación / a altura sobre el nivel del mar / máxima | 2 000 m |
| Tensión de funcionamiento / de los contactos de señalización remota / en CA | 5 ... 250 |
| Sección transversal máxima del conductor flexible (filamento fino) (EF008828) | - |
| Corriente de funcionamiento / de los contactos de señalización remota / en CA | 5 mA ... 1.5 A |
| longitud pelada / del cable / para contactos de señalización remota | 7 mm |
| Sección transversal máxima del conductor sólido (sólido, trenzado) (EF008827) | 35.0 |
| Valor de respuesta de la tensión de sobretensión / a 6 kV / a (1,2/50) µs | 5 kV |
| ● para conductores de hilos finos / para contactos de señalización remota | 0.14 ... 1.5 |
| Cumplimiento de las restricciones de sustancias según la directiva RoHS | Since: 01.03.2012 |
| REACH Art. 33 Deber de informar según la lista vigente de candidatos | Lead CAS-No. 7439-92-1 > 0, 1 % (w / w)Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):LeadBased on the information currently available, we assume that these substances do not pose any risk if the articles are used as intended (including disposal). Please also refer to product documentation. |
| aceleración vibratoria / a 5 Hz ... 500 Hz / limitada a 2,5 h / por eje | 5 gn |
| Número AWG / sección transversal del conductor conectable codificado / para contactos de señalización remota / máximo | 16 |
| Número AWG / sección transversal del conductor conectable codificado / para contactos de señalización remota / mínimo | 28 |
| Temperatura ambiente / durante el funcionamiento / mínima admisible ... Temperatura ambiente / durante el funcionamiento / máxima admisible | -40 °C ... 80 °C |
Descripción del producto
SURGE ARRESTER TYPE2, 1-POLE. Cancelations and returns limited. Consult conditions.
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Detalles técnicos
Information obligation imposed by Article 33, REACH Regulation: This product includes one or several articles in which the following substance of the candidate list is contained in concentrations higher than 0,1% weight by weight (w/w):
