En stock Producto destacado

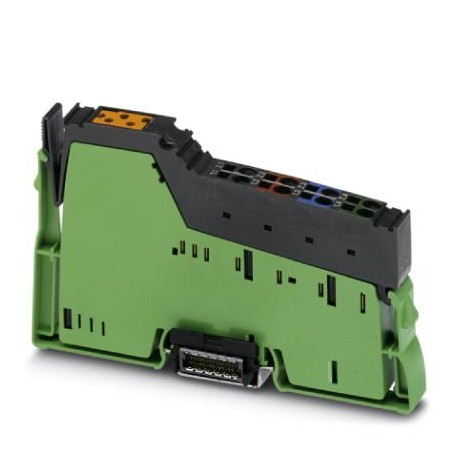

AXC F IL ADAPT
AXC F IL ADAPT 1020304 PHOENIX CONTACT Right-alignable Inline adapter terminal (INTERBUS master) for one PLC..
$0.00USD
3320 en stock
Especificaciones clave
GTIN:4055626510088
Clave de pedido:1020304
(Dibujos):
Página del catálogo:Page 12 (C-6-2019)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4055626510088 |
| Clave de pedido | 1020304 |
| (Dibujos) | |
| Página del catálogo | Page 12 (C-6-2019) |
| Profundidad (Nota) | 71.5 mm |
| Unidad de embalaje | 1 pc |
| Ancho (Nota) | 12.2 mm |
| Altura (Nota) | 119.8 mm |
| Número (General) | 1 |
| País natal | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001604 |
| ETIM 6.0 (eCl@ss) | EC001604 |
| ETIM 7.0 (eCl@ss) | EC001604 |
| (Datos de conexión) | Peripheral fault in INTERBUS Yes |
| Interfaz (General) | INTERBUS local bus (master) |
| Número de arancel aduanero | 85389099 |
| (Potencial axioline) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 5g |
| Dibujo dimensional (Nota) | |
| Método de conexión (General) | Inline data jumper |
| (Normas y Reglamentos) | No hazardous substances above threshold values |
| Peso neto (Datos de conexión) | 66 g |
| eCl@ss 6.0 (Clasificaciones) | 27242600 |
| eCl@ss 7.0 (Clasificaciones) | 27242608 |
| eCl@ss 8.0 (Clasificaciones) | 27242608 |
| eCl@ss 9.0 (Clasificaciones) | 27242608 |
| Tipo de montaje (datos de conexión) | DIN rail mounting |
| Designación (Condiciones ambientales) | Inline connector |
| Grado de protección (Dimensiones) | IP20 |
| Tensión de alimentación (potenciales en línea) | 24 V DC |
| Restricción de utilización (Dibujos) | EMC: class A product, see manufacturer's declaration in the download area |
| Peso por pieza (sin embalaje) | 120.000 g |
| Presión de aire (funcionamiento) (Dimensiones) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Consumo de corriente (interfaces de datos) | 20 mA |
| Longitud de pelado (condiciones ambientales) | 8 mm |
| (Fuente de alimentación para la electrónica del módulo) | Transient protection |
| RoHS de China (normas y regulaciones) | Environmentally friendly use period: unlimited = EFUP-e |
| Método de conexión (condiciones ambientales) | Spring-cage connection |
| Mensajes de diagnóstico (datos de conexión) | Bus error in INTERBUS Yes |
| Pruebas mecánicas (potenciales axiolínicos) | Shock in acc. with EN 60068-2-27/IEC 60068-2-27 30g, 11 ms period, half-sine shock pulse |
| REACh SVHC (Estándares y Regulaciones) | |
| Rango de tensión de alimentación (interfaces de datos) | |
| Rango de tensión de alimentación (potenciales en línea) | |
| Temperatura ambiente (funcionamiento) (Dimensiones) | -25 °C ... 55 °C |
| Presión de aire (almacenamiento/transporte) (Dimensiones) | 10 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humedad admisible (funcionamiento) (Dimensiones) | 10 % ... 95 % (non-condensing) |
| Designación (Fuente de alimentación para electrónica del módulo) | 24 V segment supply US |
| Temperatura ambiente (almacenamiento/transporte) (Dimensiones) | -40 °C ... 85 °C |
| Tensión de alimentación (Fuente de alimentación para la electrónica del módulo) | 24 V DC -15 % / +20 % (in accordance with EN 61131) |
| Sección transversal del conductor AWG máx. (Condiciones ambientales) | 16 |
| Sección transversal del conductor AWG mín. (Condiciones ambientales) | 28 |
| Humedad admisible (almacenamiento/transporte) (Dimensiones) | 10 % ... 95 % (non-condensing) |
| Sección transversal del conductor sólido máx. (Condiciones ambientales) | 1.5 mm² |
| Sección transversal del conductor sólido mín. (Condiciones ambientales) | 0.08 mm² |
| Unidad de fuente de alimentación (Fuente de alimentación para la electrónica del módulo) | max. 8 A (sum of UM+ US) |
| Tipo de protección (Fuente de alimentación para electrónica del módulo) | Polarity reversal protection of the supply voltage |
| Consumo de corriente (Fuente de alimentación para la electrónica del módulo) | 20 mA |
| Sección transversal del conductor flexible máx. (Condiciones ambientales) | 1.5 mm² |
| Sección transversal del conductor flexible mín. (Condiciones ambientales) | 0.08 mm² |
| Rango de tensión de alimentación (Fuente de alimentación para electrónica del módulo) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
Descripción del producto
Right-alignable Inline adapter terminal block (INTERBUS master) for a PLCnext Control to create an Inline station for PLCnext Technology
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Detalles técnicos
Dimensional drawing
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
