CA2T5

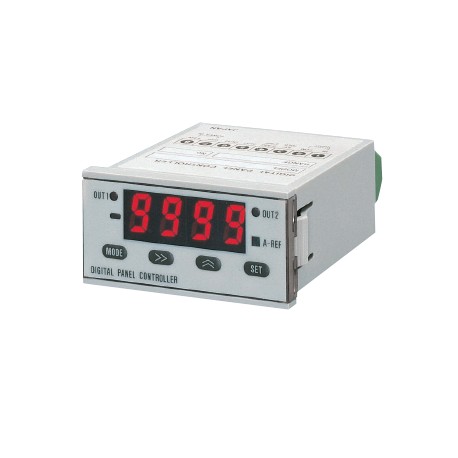

CA2T5 CA2-T5 PANASONIC Digital panel meter, signal input -10 to 10V, 4 digit LED, NPN
$0.00USD
4566 en stock
Especificaciones clave
Artículo:Specifications
Mostrar:4 digit 7-segment red LED display(letter height: 8 mm0.315 in)
Producto:Ultra-compact Digital Panel Controller
Material:Enclosure: Polycarbonate
Información del proveedor
PANASONIC
Productos: 4316
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Artículo | Specifications |
| Mostrar | 4 digit 7-segment red LED display(letter height: 8 mm0.315 in) |
| Producto | Ultra-compact Digital Panel Controller |
| Material | Enclosure: Polycarbonate |
| Funciones | Auto-reference function, zero-adjust function, scale setting function, threshold value setting function, hysteresis setting function, comparative output timer function, start / hold function, memory clear function, power supply ON-delay function etc. |
| Peso neto | Net weight: 55 g approx. |
| Número de pieza | CA2-T5 |
| Nombre del producto | Ultra-compact Digital Panel Controller CA2 |
| Memoria de respaldo | Non-volatile memory (EEPROM), Guaranteed write operations: 1,000,000 or less |
| Número de producto | CA2-T5 |
| Tensión de alimentación | 24 V DC ± 10 % Ripple P-P 10 % or less |
| Método de conexión | Terminal block connection |
| Consumo de energía | 2.8 W or less |
| Configuración de la resolución | 1 digit |
| Iniciar/mantener entrada | High level (supply voltage, or open): Start, Low level (1.5 V or less): Hold |
| Pantalla: Rango de visualización | Selectable span of 4,000 Nos. between -9999 to +9999 is displayed. ("+" is not displayed) |
| Pantalla: Precisión de la pantalla | ±(0.1 % F.S. + 1 digit) at 23 ± 5 ℃73.4 ± 41 ℉, 35 to 85 % RH |
| Entradas analógicas: rango de entrada | ±10 V |
| Indicadores: funcionamiento OUT2 | Orange LED(Measurement mode: Lights up when OUT 2 is ON. Blinks when display is changed to OUT 2 threshold value display.Setting mode: Blinks when OUT 2 threshold value and comparison conditions are set or when full scale of scale setting function is set.) |
| Entradas analógicas: Método de entrada | Single end input |
| Indicadores: Operación OUT 1 | Orange LED(Measurement mode: Lights up when OUT 1 is ON. Blinks when display is changed to OUT 1 threshold value display.Setting mode: Blinks when OUT 1 threshold value and comparison conditions are set or when zero scale of scale setting function is set.) |
| Entradas analógicas: N.º de entradas | 1 No. |
| Entradas analógicas: frecuencia de muestreo | Selectable from 200 times/sec., 20 times/sec., 10 times/sec. or 5 times/sec. |
| Rango de ajuste del valor umbral | -9999 to +9999 |
| Pantalla: Frecuencia de actualización de la pantalla | Selectable from 20 times/sec., 10 times/sec., 5 times/sec., 2.5 times/sec., 1 time/sec. or 0.5 time/sec. |
| Entradas analógicas: Impedancia de entrada | 1 MΩ |
| Indicadores: Indicación de polaridad | Red LED(lights up when the displayed value or the threshold value is negative) |
| Salidas comparativas (SALIDA 1, SALIDA 2) | NPN open-collector transistor・ Maximum sink current: 100 mA・ Applied voltage: 35 V DC or less (between comparative output and GND)・ Residual voltage:1.3 V or less (at 100 mA sink current), 0.4 V or less (at 16 mA sink current) |
| Entradas analógicas: método de conversión A/D | Successive approximation method |
| Pantalla: Características de temperatura | ±0.5 % F.S. over 0 to +50 ℃+32 to +122 ℉ |
| Indicadores: Operación de referencia automática | Green LED(lights up when auto-reference function is used) |
| Resistencia ambiental: Humedad ambiente | 35 to 85 % RH, Storage: 35 to 85 % RH |
| Resistencia ambiental: Resistencia a los golpes | 294 m/s2(30 G) acceleration in X, Y and Z directions three times each |
| Salidas comparativas (SALIDA 1, SALIDA 2): Histéresis | Variable from 1 to 3,999 digits |
| Resistencia ambiental: Temperatura ambiente | 0 to +55 ℃+32 to +131 ℉(No dew condensation), Storage: -20 to +70 ℃-4 to +158 ℉ |
| Resistencia ambiental: Resistencia a la vibración | 10 to 55 Hz frequency, 1.5 mm0.059 indouble amplitude in X, Y and Z directions for two hours each |
| Resistencia ambiental: Resistencia de aislamiento | 100 MΩ, or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| Salidas comparativas (SALIDA 1, SALIDA 2): Tiempo de respuesta | 5 ms or less(when start / hold input is used at a sampling rate of 200 times/sec.) |
| Resistencia ambiental: Soportabilidad al voltaje | 1,500 V AC for one min. between all supply terminals connected together and enclosure |
| Entrada de ajuste a cero (0-ADJ.) / Entrada de referencia automática (A-REF.) | Input condition: Non-voltage contact or NPN open-collector transistor inputSignal condition: Negative logic, Input time duration 10 ms or moreSignal level: ON ... 1.5 V or less (output current: 10 mA or less), OFF ... Supply voltage or openGuaranteed No. of zero-adjust input usage: 10 million times or less (for zero-adjust back-up setting) |
