En stock Producto destacado
DFK-IPC 16/ 2-STF-SH-10,16

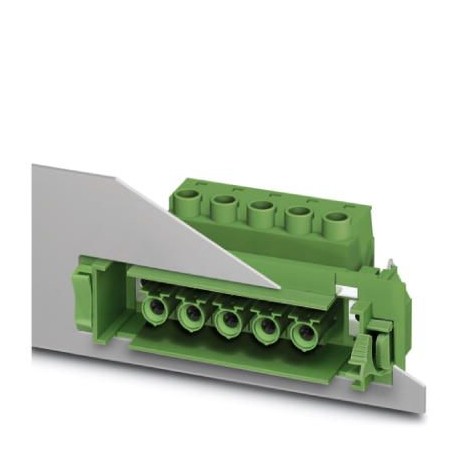

DFK-IPC 16/ 2-STF-SH-10,16 1703933 PHOENIX CONTACT Feed-through plug
$10.53USD
993 en stock
Especificaciones clave
GTIN:4017918994693
Nota:Made to Order (non-returnable)
Clave de pedido:1703933
Página del catálogo:Page 585 (C-1-2013)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918994693 |
| Nota | Made to Order (non-returnable) |
| Clave de pedido | 1703933 |
| Página del catálogo | Page 585 (C-1-2013) |
| Unidad de embalaje | 10 pc |
| País natal | PL (Poland) |
| Número de arancel aduanero | 85366990 |
| Cantidad mínima de pedido | 10 pc |
| Pitch (Datos Comerciales Clave) | 10.16 mm |
| Bloqueo (Datos Comerciales Clave) | Screw flange |
| Par (parámetros eléctricos) | 1.7 Nm ... 1.8 Nm |
| Paso (Datos del material - carcasa) | 10.16 mm |
| Corriente nominal (Propiedades del artículo) | 76 A |
| Voltaje (Información del embalaje) | 1000 V |
| Rosca de tornillo (Datos comerciales clave) | M4 |
| Sistema enchufable (Datos Comerciales Clave) | POWER COMBICON 16 |
| Peso por pieza (sin embalaje) | 41.300 g |
| Dimensión a (Datos del material - carcasa) | 10.16 mm |
| Especificación (Información del embalaje) | IEC 60664-1:2007-04 |
| Tipo de contacto (Datos Comerciales Clave) | Female connector |
| Ancho [ w ] (Datos del material - carcasa) | 61.4 mm |
| Material de contacto (capacidad de conexión) | Cu alloy |
| Altura [ h ] (Datos del material - carcasa) | 32.05 mm |
| Longitud [ l ] (Datos del material - carcasa) | 56.4 mm |
| Número de niveles (Datos comerciales clave) | 1 |
| Método de conexión (Datos Comerciales Clave) | Screw connection with tension sleeve |
| Gama de artículos (Datos comerciales clave) | DFK-IPC 16/..-STF-SH |
| Longitud de pelado (Parámetros eléctricos) | 12 mm |
| Número de puestos (Datos Comerciales Clave) | 2 |
| Número de potenciales (Datos Comerciales Clave) | 2 |
| Cabeza de tornillo con forma de accionamiento (Datos comerciales clave) | Slotted (L) |
| Número de conexiones (Datos Comerciales Clave) | 2 |
| Dibujo acotado (Datos del material - carcasa) | |
| Material aislante (Datos del material - contacto) | PA |
| Tensión de sobretensión nominal (III/2) (Propiedades del artículo) | 8 kV |
| Características de la superficie (capacidad de conexión) | Electroplated silver |
| (Capacidad de carga de corriente / curvas de reducción) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tipo de embalaje (Dimensiones del producto) | packed in cardboard |
| Breve descripción del artículo (Datos comerciales clave) | Feed-through plug |
| Diagrama (distancias de aire y distancias de fuga) | |
| Piezas por paquete (Dimensiones del producto) | 10 |
| Grupo de materiales aislantes (Información del embalaje) | I |
| Tensión de aislamiento nominal (III/2) (Propiedades del artículo) | 1000 V |
| Tensión de sobretensión nominal (II/2) (Información del embalaje) | 6 kV |
| Grupo de materiales aislantes (Datos de materiales - contacto) | I |
| Tensión de sobretensión nominal (III/2) (Información del embalaje) | 8 kV |
| Tensión de sobretensión nominal (III/3) (Información del embalaje) | 8 kV |
| CTI según IEC 60112 (Datos de material - contacto) | 600 |
| Sección transversal del conductor sólido (Parámetros eléctricos) | 0.75 mm² ... 16 mm² |
| Altura (sin pin de soldadura) (Datos del material de la carcasa) | 32.5 mm |
| Denominación unidades de embalaje (Dimensiones del producto) | Pcs. |
| Tensión de aislamiento nominal (II/2) (Información del embalaje) | 1000 V |
| RoHS de China (capacidad de transporte de corriente/curvas de reducción) | Environmentally Friendly Use Period = 50 |
| Sección transversal del conductor flexible (Parámetros eléctricos) | 0.75 mm² ... 16 mm² |
| REACh SVHC (Curvas de capacidad de transporte de corriente/reducción de potencia) | Lead 7439-92-1 |
| Tensión de aislamiento nominal (III/2) (Información del embalaje) | 1000 V |
| Tensión de aislamiento nominal (III/3) (Información del embalaje) | 1000 V |
| Sección transversal del conductor AWG / kcmil (Parámetros eléctricos) | 18 ... 6 |
| Área de contacto de la superficie metálica (capa superior) (capacidad de conexión) | Tin (3 - 5 µm Sn) |
| Punto terminal de superficie metálica (capa superior) (capacidad de conexión) | Tin (3 - 5 µm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) (capacidad de conexión) | Nickel (1.3 - 3 µm Ni) |
| Clasificación de inflamabilidad según UL 94 (Datos del material - contacto) | V0 |
| Punto terminal de superficie metálica (capa intermedia) (capacidad de conexión) | Nickel (1.3 - 3 µm Ni) |
| 2 conductores con la misma sección transversal, sólidos (Parámetros eléctricos) | 0.75 mm² ... 6 mm² |
| 2 conductores con la misma sección transversal, flexibles (Parámetros eléctricos) | 0.75 mm² ... 6 mm² |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 (Datos del material - contacto) | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 (Datos del material - contacto) | 775 |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 (Datos del material - contacto) | 125 °C |
| Sección transversal del conductor flexible, con casquillo, con manguito de plástico (Parámetros eléctricos) | 0.5 mm² ... 16 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico (Parámetros eléctricos) | 0.5 mm² ... 16 mm² |
| 2 conductores con la misma sección transversal, trenzados, casquillos sin funda de plástico (Parámetros eléctricos) | 0.5 mm² ... 4 mm² |
| 2 conductores de igual sección, trenzados, con casquillos TWIN con funda de plástico (Parámetros eléctricos) | 0.5 mm² ... 6 mm² |
Descripción del producto
Wall pass-through terminal, nominal section: 16 mm², color: green, nominal current: 76 A, nominal voltage (III/2): 1000 V, contact surface: silver, contact type: Female, number of potentials: 2, numbe
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
