En stock Producto destacado
DFK-IPC 16/ 5-GU-10,16

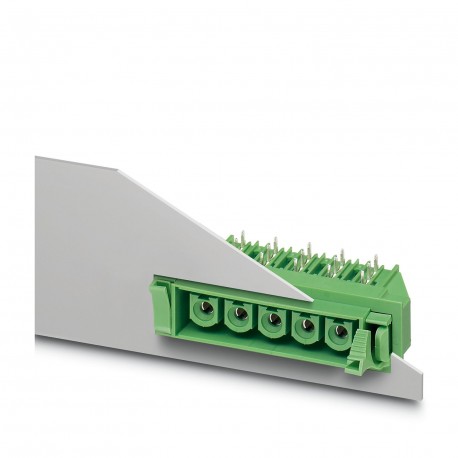

DFK-IPC 16/ 5-GU-10,16 1702523 PHOENIX CONTACT Feed-through header
$15.58USD
679 en stock
Especificaciones clave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:Feed-through header
Paso:10.16 mm
Ancho [w]:74.92 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | Feed-through header |
| Paso | 10.16 mm |
| Ancho [w] | 74.92 mm |
| Altura [h] | 21.9 mm |
| Longitud [l] | 34.55 mm |
| Disposición de los pines | Linear pinning |
| Espaciado de pines | 10.16 mm |
| Línea de productos | COMBICON Connectors XL |
| Tipo de producto | Feed-through header |
| Diámetro del agujero | 1.7 mm |
| Tipo de montaje | Wave soldering |
| Especificación | IEC 60664-1:2007-04 |
| Número de filas | 1 |
| Dimensiones de los pines | 0.8 x 1.2 mm |
| Familia de productos | DFK-IPC 16/..-GU |
| Color (Carcasa) | green (6021) |
| Brida de montaje | without |
| Revisión del artículo | 02 |
| Material de contacto | Cu alloy |
| Altura instalada | 17.8 mm |
| Tipo de embalaje | packed in cardboard |
| Corriente nominal IN | 76 A |
| Tensión nominal UN | 1000 V |
| Dibujo dimensional | |
| Material aislante | PA |
| Número de puestos | 5 |
| Número de potenciales | 5 |
| Tensión nominal (II/2) | 1000 V |
| Número de conexiones | 5 |
| Tensión nominal (III/2) | 1000 V |
| Tensión nominal (III/3) | 1000 V |
| Longitud del pin de soldadura [P] | 4.1 mm |
| Características de la superficie | completely silver-plated |
| Grupo de materiales aislantes | I |
| Pines de soldadura por potencial | 3 |
| CTI según IEC 60112 | 600 |
| Tensión de sobretensión nominal (II/2) | 6 kV |
| Tensión de sobretensión nominal (III/2) | 8 kV |
| Tensión de sobretensión nominal (III/3) | 8 kV |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensión de aislamiento nominal (II/2) | 1000 V |
| Tensión de aislamiento nominal (III/2) | 1000 V |
| Tensión de aislamiento nominal (III/3) | 1000 V |
| distancia mínima de fuga (II/2) | 5.5 mm |
| distancia de fuga mínima (III/2) | 8 mm |
| distancia de fuga mínima (III/3) | 12.5 mm |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Área de contacto de la superficie metálica (capa superior) | Silver (4 - 8 µm Ag) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Área de soldadura de la superficie metálica (capa superior) | Silver (4 - 8 µm Ag) |
| valor mínimo de espacio libre - campo no homogéneo (II/2) | 5.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/2) | 8 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/3) | 8 mm |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 | 125 °C |
Descripción del producto
Wall pass-through housing, nominal section: 16 mm², color: green, nominal current: 76 A, nominal voltage (III/2): 1000 V, contact surface: silver, contact type: Female, number of potentials: 5, number
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
