DMC 1,5/ 5-G1-3,5-LR P26THR

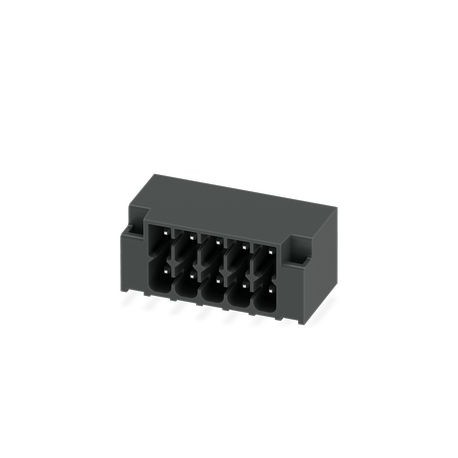

DMC 1,5/ 5-G1-3,5-LR P26THR 1535209 PHOENIX CONTACT Printed circuit board base housing, nominal section: 1.5..
$3.36USD
3014 en stock
Especificaciones clave
Tipo:Headers
Paso:3.5 mm
Resultado:Test passed
Proceso:Reflow/wave soldering
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo | Headers |
| Paso | 3.5 mm |
| Resultado | Test passed |
| Proceso | Reflow/wave soldering |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frecuencia | 10 - 150 - 10 Hz |
| Ancho [w] | 24.5 mm |
| Altura [h] | 13.4 mm |
| Longitud [l] | 11.6 mm |
| Disposición de los pines | Linear pinning |
| Forma del pulso | Half-sine |
| Velocidad de barrido | 1 octave/min |
| Aceleración | 30g |
| Línea de productos | COMBICON Connectors S |
| Tipo de producto | PCB headers |
| Diámetro del agujero | 1.4 mm |
| Tipo de montaje | THR soldering |
| Número de ciclos | 25 |
| Especificación | IEC 60512-1-1:2002-02 |
| Número de filas | 2 |
| Dimensiones de los pines | 0.8 x 0.8 mm |
| Familia de productos | DMC 1,5/..-G1-LR-THR |
| Duración del choque | 18 ms |
| Estrés térmico | 100 °C/168 h |
| Color (Carcasa) | black (9005) |
| Instrucciones de la prueba | X-, Y- and Z-axis (pos. and neg.) |
| Material de contacto | Cu alloy |
| Estrés corrosivo | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Altura instalada | 10.8 mm |
| Tipo de embalaje | packed in cardboard |
| Resistencia de contacto | 2 mΩ |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Material aislante | LCP |
| Número de puestos | 5 |
| Tensión nominal (II/2) | 250 V |
| Resistencia de contacto R1 | 2 mΩ |
| Resistencia de contacto R2 | 2 mΩ |
| Tensión nominal (III/2) | 160 V |
| Tensión nominal (III/3) | 160 V |
| Longitud del pin de soldadura [P] | 2.6 mm |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | Tin-plated |
| Nivel de sensibilidad a la humedad | MSL 1 |
| Grupo de materiales aislantes | IIIa |
| Pines de soldadura por potencial | 1 |
| CTI según IEC 60112 | 175 |
| Tensión de sobretensión nominal (II/2) | 2.5 kV |
| Número de posiciones probadas | 20 |
| Ciclos de inserción/retiro | 25 |
| Tensión de sobretensión nominal (III/2) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) | 2.5 kV |
| Ciclos de soldadura en el reflujo | 3 |
| Temperatura de clasificación Tc | 260 °C |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tensión de aislamiento nominal (II/2) | 250 V |
| Tensión de aislamiento nominal (III/2) | 160 V |
| Tensión de aislamiento nominal (III/3) | 160 V |
| distancia mínima de fuga (II/2) | 2.5 mm |
| Tensión soportada a frecuencia industrial | 1.39 kV |
| distancia de fuga mínima (III/2) | 1.6 mm |
| distancia de fuga mínima (III/3) | 2.5 mm |
| Fuerza de extracción por pos. aprox. | 2 N |
| Fuerza de inserción por pos. aprox. | 3 N |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Tensión soportada al impulso a nivel del mar | 2.95 kV |
| Área de contacto de la superficie metálica (capa superior) | Tin (3 - 5 µm Sn) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Índice de seguimiento comparativo (IEC 60112) | CTI 175 |
| Área de soldadura de la superficie metálica (capa superior) | Tin (3 - 5 µm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Nickel (1.3 - 3 µm Ni) |
| Portacontactos en insertoRequisitos >20 N | Test passed |
| Área de soldadura de la superficie metálica (capa intermedia) | Nickel (1.3 - 3 µm Ni) |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| valor mínimo de espacio libre - campo no homogéneo (II/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/3) | 1.5 mm |
Descripción del producto
PCB base housing, nominal cross-section: 1.5 mm², colour: black, nominal current: 8 A, nominal voltage (III/2): 160 V, surface contacts: Tin, contact type: Male, number of rows: 2, number of poles: 5,
