En stock Producto destacado
E3S-DCP21-IL2

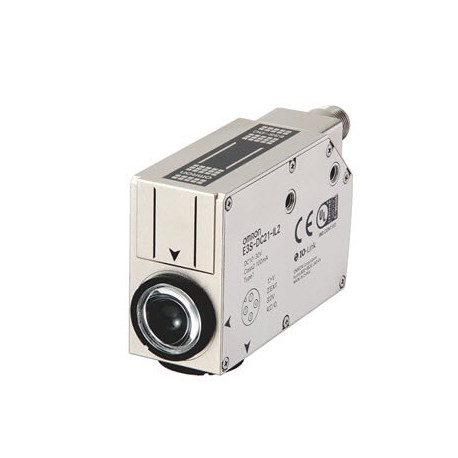

E3S-DCP21-IL2 E3S 7113E 670884 OMRON Color Marking Sensor Rectangular DSLR IP67 10+/- 3mm NPN/PNP IO Link V1..
$231.69USD
77 en stock
Especificaciones clave
NPN:-
COM3:E3S-DCP21-IL3
Artículo:Sensing method
Lente:Methacrylic resin (PMMA)
Información del proveedor
OMRON
Productos: 41472
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| NPN | - |
| COM3 | E3S-DCP21-IL3 |
| Artículo | Sensing method |
| Lente | Methacrylic resin (PMMA) |
| Modelo | E3S-DCP21-IL2 |
| Producción | Push-pull |
| Botones | Elastomers |
| Tasa de baudios | E3S-DCP21-IL3: COM3 (230.4 kbps), E3S-DCP21-IL2: COM2 (38.4 kbps) |
| Conector | Diecast zinc (nickel-plated brass) |
| Materiales | Case |
| Indicadores | ABS |
| Longitud de los datos | PD size: 8 bytes, OD size: 1 byte (M-sequence type: TYPE_2_2) |
| Tiempo de respuesta | Operate or reset: 50 µs max. for each (2-point teaching mode)Operate or reset: 150 µs max. for each (1-point teaching mode) |
| Método de detección | Appearance |
| Distancia de detección | 10±3 mm (White paper 10 ×10 mm) |
| Tiempo mínimo de ciclo | E3S-DCP21-IL3 (COM3): 1.5 ms, E3S-DCP21-IL2 (COM2): 4.8 ms |
| Circuitos de protección | Power supply reverse polarity protection, output short-circuit protection and output incorrect connection protection |
| Grado de protección | IEC 60529 IP67 |
| Voltaje de la fuente de alimentación | 10 to 30 VDC±10% (Ripple (p-p) 10% max.) |
| Funciones principales de IO-Link | Operation mode switching between NO and NCTimer function of the control output and timer time selecting function (Select a function from disabled, ON delay, OFF delay, one-shot or ON/OFF delay.) (Select a timer time of 1-5000 ms.)Selecting function of ON delay timer time for instability (0 (disabled)-1000 ms)Monitor output function (PD output indicating a relative detection quantity)Energizing time read-out function (unit: h)Initialize the settings function “Restore the factory settings” |
| Rango de temperatura ambiente | Operating: −10 to 55°C; Storage: −25 to 70°C (with no icing or condensation) |
| Fuente de luz (longitud de onda) | Red LED (635 nm), Green LED (525 nm), Blue LED (465 nm) |
| Tamaño del punto (valor de referencia) | 1 × 4 mm |
| Especificaciones de comunicación | IO-Link specification |
| Reflexión difusa (detección de marcas) |
Descripción del producto
Colour-mark sensor, diffuse, rectangular shape, IP67 , 10 +/- 3mm, 50µs response time, Push-Pull, IO-Link V1.1 communication COM2 (38.4kbps), M12 conn
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Detalles técnicos
E3S-DC provides reliable color mark detection for standard as well as challenging applications, especially registration marks in packaging.
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
