En stock Producto destacado
EEM-MA770-EIP

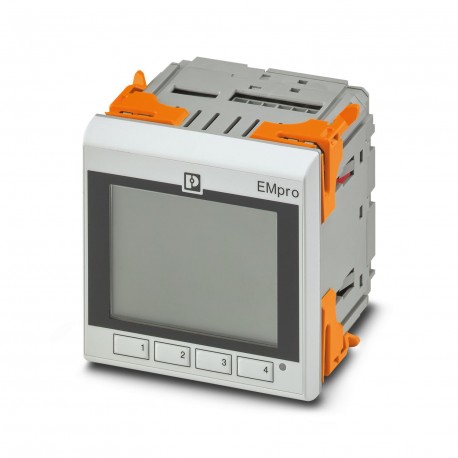

EEM-MA770-EIP 2907953 PHOENIX CONTACT Multifunctional energy measuring device with integrated Modbus/TCP and..
$0.00USD
3667 en stock
Especificaciones clave
:II (600 V AC)
Nota:DLR ready
Color:gray (RAL 7042)
Profundidad:75 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| II (600 V AC) | |
| Nota | DLR ready |
| Color | gray (RAL 7042) |
| Profundidad | 75 mm |
| Ancho | 96 mm |
| Altura | 96 mm |
| Número | 1 |
| Altitud | ≤ 2000 m |
| Precisión | 0.2 % |
| Nombre de entrada | Voltage measuring input V1, V2, V3 |
| Aislamiento | Reinforced insulation |
| Tipo de red | 3-phase (3 or 4-conductor), 2-phase (2-conductor), and single-phase (1-conductor) |
| Protección | 250 mA (fast-blow) |
| Norma ANSI C12.20 | Class 0.5 S |
| Certificado | CE-compliant |
| Tipo de producto | Energy measuring device |
| Rosca de tornillo | M3 |
| Tensión de prueba | 4 kV AC (50 Hz, 60 s) |
| Corriente de entrada | 1 A (secondary) |
| Tipo de montaje | Panel mount |
| Identificación | UL/C-UL Listed UL 61010-1 |
| Valor medido | AC sine (50 Hz/60 Hz) |
| Modo de funcionamiento | Indoor use |
| Familia de productos | EMpro |
| Rango de medición | 1 A ... 20000 A (primary) |
| Revisión del artículo | 08 |
| Sobrecarga de corriente | 50 A for 1 s |
| Grado de contaminación | 2 |
| Longitud de pelado | 8 mm |
| Método de conexión | Screw connection |
| Posición de montaje | Front panel installation, horizontal |
| Frecuencia nominal | 50 Hz ... 60 Hz (AC sine) |
| Capacidad de sobrecarga | 6 A (Imax) |
| Consumo de energía | ≤ 4 W |
| Par de apriete | 0.5 Nm ... 0.6 Nm |
| Categoría de medición | III (300 V AC) |
| Descripción de salida | Digital output in accordance with IEC/EN 61131-2 (type 3) |
| Principio de medición | True RMS value measurement (TRMS) |
| Señal de entrada de corriente | 2 mA ... 15 mA |
| Categoría de sobretensión | III (300 V AC) |
| Rango de tensión de alimentación | 100 V AC ... 400 V AC (±20 %) |
| Señal de entrada de voltaje | 24 V DC |
| Señal de salida de corriente | ≤ 100 mA |
| Número de conexiones | 2 |
| Normas/regulaciones | IEC 61010-1 |
| Señal de salida de voltaje | 24 V DC |
| Protocolo de comunicación | Modbus/TCP |
| Capacidad de sobretensión | 760 V AC (Phase/Phase) |
| Adquisición de armónicos | up to 63rd harmonic |
| Descripción de la entrada | Digital input in accordance with IEC/EN 61131-2 (type 3) |
| Rango de voltaje de entrada directo | 35 V AC ... 690 V AC (Phase/Phase) |
| Sección transversal del conductor AWG | 24 ... 10 |
| Energía activa (IEC 62053-22) | Class 0.5 S |
| Sección transversal del conductor rígido | 0.2 mm² ... 6 mm² |
| Potencia reactiva (IEC 62053-23) | Class 2 |
| Grado de protección (Visualización) | IP54 (Display (+ EEM-MA-IP)) |
| Grado de protección (Vivienda) | IP20 (Housing) |
| Temperatura ambiente (funcionamiento) | -10 °C ... 55 °C |
| Sección transversal del conductor flexible | 0.2 mm² ... 4 mm² |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Rango de voltaje de entrada a través de transformadores externos | 60 V AC ... 2000000 V AC (primary) |
| Humedad relativa máxima admisible (funcionamiento) | ≤ 95 % (non-condensing) |
| Disipación máxima de potencia para condiciones nominales | 10 VA |
| Umbral de respuesta a partir del valor nominal del rango de medición | 10 mA (1 A) |
Descripción del producto
More details
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
