EV-T2M3SO12-3P-R-BL-SET

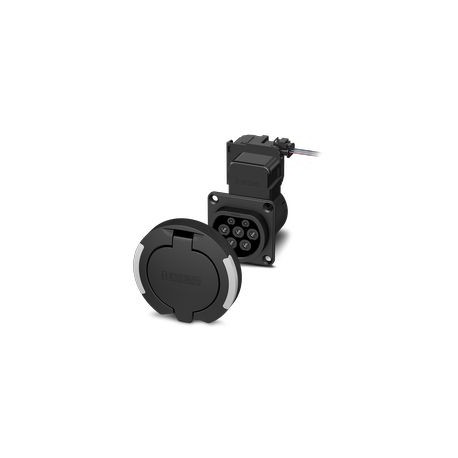

EV-T2M3SO12-3P-R-BL-SET 1532112 PHOENIX CONTACT CHARX connect modular, Infrastructure socket, Rectangular, B..
$152.31USD
112 en stock
Especificaciones clave
:compatible with infrastructure charging plugs
Tipo:Basic
Profundidad:87.95 mm
Ancho:75 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| compatible with infrastructure charging plugs | |
| Tipo | Basic |
| Profundidad | 87.95 mm |
| Ancho | 75 mm |
| Diseño | with round protective cover |
| Altura | 91.71 mm |
| Número | 5 (L1, L2, L3, N, PE) |
| Altitud | 5000 m (above sea level) |
| Posición | in the frame of the protective cover |
| Tipo de cable | without single-core wires |
| Solicitud | for charging electric vehicles (EV) with alternating current (AC) |
| Logotipo fijado | PHOENIX CONTACT logo |
| Longitud del cable | 0.5 m |
| Ajuste de bloqueo | LOCK (Lever in horizontal position) |
| Tipo de producto | Infrastructure charging socket |
| Modo de carga | Mode 3, Case B |
| Tornillos de fijación | M5 thread |
| Corriente nominal | 32 A |
| Tensión nominal | 480 V AC |
| Potencia de carga | max. 26.6 kW |
| Familia de productos | CHARX connect modular |
| Estructura del cable | 3 x 0.5 mm² |
| Color (Carcasa) | black (9005) |
| Tipo de conexión | common cathode |
| Fuerza de inserción | < 100 N |
| Resistencia del cable | ≤ 37.1 Ω/m |
| Corriente de carga | max. 32 A |
| Reconocimiento de bloqueo | available |
| Fuerza de retirada | < 100 N |
| Estándar de carga | Type 2 |
| Sección transversal AWG | (converted acc. to IEC) |
| Corriente de funcionamiento | < 1.8 A |
| Voltaje de funcionamiento | 12 V |
| Material (Carcasa) | Plastic |
| Dibujo dimensional | |
| Espesor máximo de pared | max. 50 mm (Rear panel mounting, normative maximum specification for infrastructure plug) |
| Clasificación de potencia de carga | 22 kW |
| Un solo cable, material | PVC |
| Normas/regulaciones | IEC 62196-2 |
| Diámetro del orificio de montaje | 7.00 mm (ø) |
| Tipo de movimiento de la cubierta | Self-locking |
| Diseño (Tapa protectora) | circular |
| Diámetro externo del cable | 1.6 mm ±0.20 mm |
| Color (Cubierta protectora) | black (9005) |
| Anote el número de posiciones | 3-pos. |
| Tipo de corriente de carga | AC 3-phase |
| Diseño (cubierta protectora) | circular |
| Material (superficie de contacto) | Silver |
| Ciclos de inserción/retiro | > 10000 |
| Material (Cubierta protectora) | Plastic |
| Tiempo de activación recomendado | 200 ms ... 10 s (ton, typical) |
| Tipo de transmisión de señal | Pulse width modulation |
| Desbloqueo mecánico de emergencia | available |
| Corriente inversa del motor | max. 2.4 A (Stall current) |
| Nota sobre el método de conexión | Connection via spade connector, separable and reconnectable |
| Ciclos de inserción de vida útil | > 10000 load cycles |
| Tipo de montaje Cubierta protectora | Rear panel mounting |
| Temperatura ambiente (funcionamiento) | -30 °C ... 50 °C |
| Posición del actuador de bloqueo | top center |
| Corriente típica del motor para bloqueo | 250 mA Average run current |
| Tiempo de pausa después de la ruta de entrada o salida | 8x (ton, typical) |
| Tiempo máximo de permanencia con corriente inversa | 4 s |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Grado de protección (Cubierta protectora) | IP54 |
| Diseño (Toma de carga de infraestructura) | square |
| Posible rango de suministro de energía en el motor | 9 V ... 15.5 V |
| Tornillos incluidos en el volumen de suministro | none |
| Tipo de montaje Toma de carga de infraestructura | Rear panel mounting (0 to 90 degree frontal inclination possible) |
| Grado de protección (Toma de carga de infraestructura) | IP44 (plugged in) |
