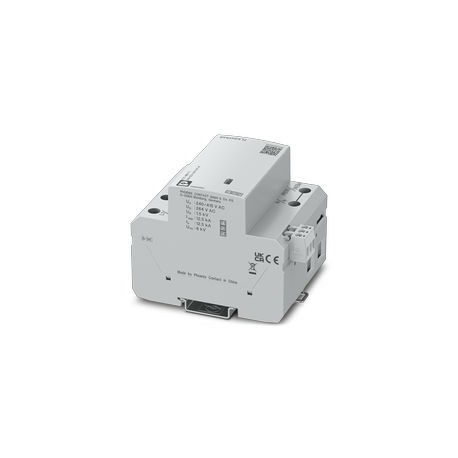

FLT-MB-T1-264/12.5-3+0-UT-R
FLT-MB-T1-264/12.5-3+0-UT-R 1380660 PHOENIX CONTACT Lightning current arrester / leakage-proof non-pluggable..
$405.00USD
62 en stock
Especificaciones clave
:I + II + III
Nota:2011
Tipo:DIN rail module, one-piece
Profundidad:76.6 mm (incl. DIN rail 7.5 mm)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| I + II + III | |
| Nota | 2011 |
| Tipo | DIN rail module, one-piece |
| Profundidad | 76.6 mm (incl. DIN rail 7.5 mm) |
| Ancho | 72 mm |
| Altura | 99.7 mm |
| Tipo EN | T1 + T2 + T3 |
| Altitud | ≤ 2000 m (operating voltage remote contact ≤ 250 V) |
| Tipo de producto | Combination type |
| Rosca de tornillo | M5 |
| Tipo de montaje | DIN rail: 35 mm |
| Grupo de materiales | I |
| Nombre de la conexión | Remote fault indicator contact |
| Panel lateral abierto | No |
| Paso horizontal | 4 Div. |
| Material de la carcasa | PBT |
| Grado de contaminación | 2 |
| Tiempo de respuesta tA | ≤ 100 ns |
| Longitud de pelado | 18 mm |
| Método de conexión | Screw connection |
| Sección transversal AWG | (converted acc. to IEC) |
| Corriente de funcionamiento | 10 mA AC ... 0.5 A AC |
| Voltaje de funcionamiento | 12 V AC ... 250 V AC |
| Choque (operación) | 2g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Par de apriete | 3 Nm (2,5 mm² ... 16 mm²) |
| Modo de protección | L-PEN |
| Tensión nominal UN | 240/415 V AC (TN-C) |
| Función de conmutación | Changeover contact |
| Comportamiento del TOV en la UT | 457 V AC (5 s / withstand mode) |
| Dibujo dimensional | |
| Material aislante | PBT |
| Número de puestos | 4 |
| Onda combinada UOC | 6 kV |
| Grado de protección | IP20 (Installed) |
| Frecuencia nominal fN | 50 Hz (60 Hz) |
| Categoría de sobretensión | IV (between the main and auxiliary circuit) |
| Valor CTI del material | 600 |
| Corriente de carga nominal IL | 80 A (< 55 °C) |
| Tensión residual Ures | ≤ 1.5 kV (at In) |
| Vibración (funcionamiento) | 0,5g (9 … 200 Hz / 2.5 h / X, Y, Z) |
| Sistema de alimentación IEC | TN-C |
| Clasificación de pruebas IEC | T1 + T2 + T3 |
| Normas/especificaciones | IEC 61643-11 |
| Sección transversal del conductor AWG | 13 ... 2 |
| Nivel de protección de voltaje Arriba | ≤ 1.5 kV |
| Sección transversal del conductor rígido | 2.5 mm² ... 35 mm² |
| Tensión continua máxima UC | 264 V AC |
| Mensaje de fallo de protección contra sobretensiones | Optical, remote indicator contact |
| Temperatura ambiente (funcionamiento) | -40 °C ... 85 °C |
| Sección transversal del conductor flexible | 2.5 mm² ... 25 mm² |
| Humedad admisible (funcionamiento) | 5 % ... 95 % |
| Clasificación de corriente de cortocircuito ISCCR | 25 kA |
| Siga la clasificación de interrupción actual Ifi | 25 kA |
| Fusible de respaldo máximo con cableado derivado | 160 A (gG) |
| Clasificación de inflamabilidad según UL 94 | V-0 |
| Corriente de descarga nominal In(8/20) µs | 12.5 kA |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 85 °C |
| Fusible de respaldo máximo con cableado pasante tipo V | 80 A (gG) |
| Corriente de descarga total Itotal(10/350) µs | 37.5 kA |
| Corriente de descarga de impulso (10/350) µs, carga | 6.25 As |
| Tensión de chispa del frente de onda a 6 kV (1,2/50) µs | ≤ 1.5 kV |
| Corriente de descarga de impulso (10/350) µs, valor pico débil | 12.5 kA |
| Corriente de descarga de impulso (10/350) µs, energía específica | 39 kJ/Ω |
Descripción del producto
Spark gap-based non-pluggable lightning current arrester / surge protective device free of leakage current for 3-phase power supply networks with common N and PE (4-conductor system: L1, L2, L3, PEN),
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
