En stock Producto destacado
HC-A 10-ESTC

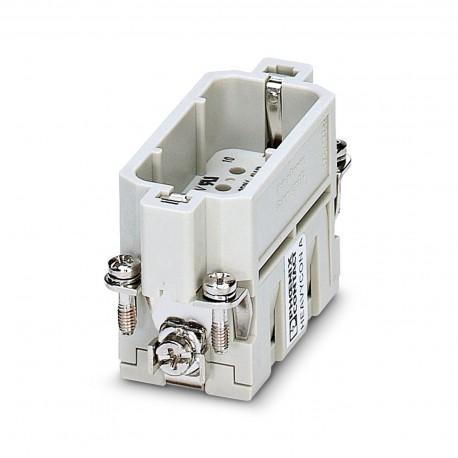

HC-A 10-ESTC 1676996 PHOENIX CONTACT Contact insert
$0.00USD
4823 en stock
Especificaciones clave
:0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing)
Tipo:D15
Pruebas:DIN VDE 0627/86
Ancho:23 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) | |
| Tipo | D15 |
| Pruebas | DIN VDE 0627/86 |
| Ancho | 23 mm |
| Altura | 33 mm |
| Longitud | 56.5 mm |
| Serie | HC-A |
| General | for flexible conductors with or without ferrules |
| Tipo de producto | Contact insert with a fixed no. of positions |
| Nota de montaje | To ensure correct use, installation in housing with IP54 protection or better is required |
| Corriente nominal | 16 A |
| Revisión del artículo | 04 |
| Diámetro de contacto | 2.5 mm |
| Material de contacto | Copper alloy |
| Numeración de contactos | 1 - 10 |
| Par de apriete | 0.7 Nm ... 1 Nm (PE connection) |
| Perfil de conexión | 10+PE |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Número de puestos | 10 |
| Tensión de sobretensión nominal | 4 kV |
| Categoría de sobretensión | III |
| Tecnología de conexión | Crimp connection |
| Tipo de material de contacto | turned |
| Tensión nominal (III/3) | 250 V |
| Sección transversal del conductor | 0.5 mm² ... 4 mm² |
| Material portador de contactos | PA |
| Material de la superficie de contacto | Ag (alternatively Au) |
| Ciclos de inserción/retiro | ≥ 500 |
| Sección transversal de conexión AWG | 20 ... 12 |
| Distancia del orificio de perforación, vertical | 16 mm |
| Temperatura ambiente (funcionamiento) | -40 °C ... 125 °C (including heating up of contacts) |
| Distancia del orificio de perforación, horizontal | 49.5 mm |
| Conexión según norma | IEC / EN |
| Número de conexiones por puesto | 1 |
| Normas de construcción y pruebas | DIN VDE 0627/86 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Longitud de pelado del cable individual | 8 mm |
Descripción del producto
HEAVYCON male insert, A10 series, 10 poles, set connection
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
