En stock Producto destacado
HC-B-AF

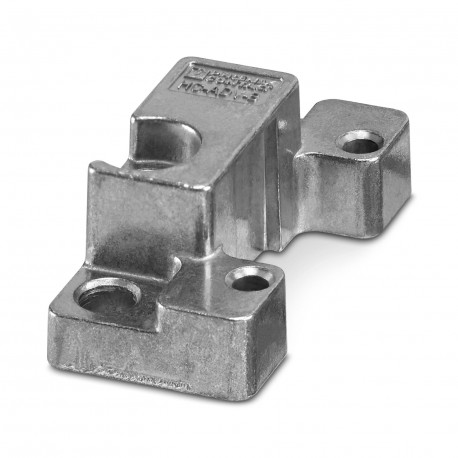

HC-B-AF 1686533 PHOENIX CONTACT Mounting flange
$1.31USD
7672 en stock
Especificaciones clave
:Minimum panel thickness of a steel sheet: 2.0 mm. For mounting with self-tapping M4 screws: 3.6 mm drill-hole diameter
Tipo:B6 - B24
Profundidad:14 mm
Ancho:42 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Minimum panel thickness of a steel sheet: 2.0 mm. For mounting with self-tapping M4 screws: 3.6 mm drill-hole diameter | |
| Tipo | B6 - B24 |
| Profundidad | 14 mm |
| Ancho | 42 mm |
| Altura | 20.5 mm |
| General | 2 for every connector |
| Material | Die-cast aluminum |
| Tipo de vivienda | Panel-mount flange |
| Tipo de bloqueo | Nut |
| Tipo de producto | Panel-mount flange |
| Nota de montaje | In order to guarantee that the protective conductor contact functions even when plugged in at an angle, the two panel-mount flanges must have sufficient electrical contact with the metal mounting panel. |
| Diámetro del agujero | 4.5 mm |
| Revisión del artículo | 07 |
| Par de apriete | 0.8 Nm ... 1.2 Nm (For M4 mounting screws on the panel-mount base) |
| Dibujo dimensional | |
| Conexión de tornillo Pg | none |
| Temperatura ambiente (funcionamiento) | -40 °C ... 125 °C |
Descripción del producto
Clamping flange for HEAVYCON-ADVANCE housing
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
