HC-BB 32-EBUC

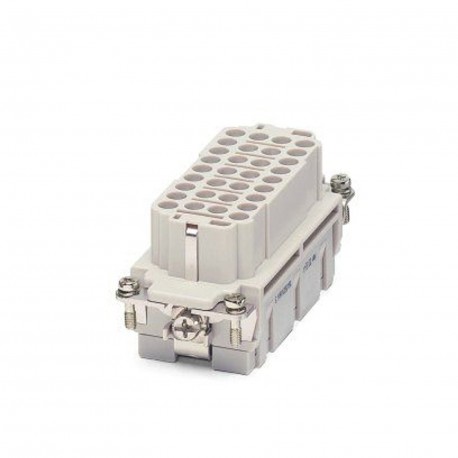

HC-BB 32-EBUC 1687477 PHOENIX CONTACT HEAVYCON female insert, BB32 series, 32-pos., crimp connection
$0.00USD
4455 en stock
Especificaciones clave
:Connectors may only be inserted when there is no load/the power is switched off. Crimp contacts removed using the removal tool (1662722)
Tipo:B16
Ancho:34 mm
Altura:36.2 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Connectors may only be inserted when there is no load/the power is switched off. Crimp contacts removed using the removal tool (1662722) | |
| Tipo | B16 |
| Ancho | 34 mm |
| Altura | 36.2 mm |
| Longitud | 84.5 mm |
| Serie | HC-BB |
| General | For HEAVYCON ADVANCE and HEAVYCON housing of B16 type, crimp contacts CK 2,5-ED (crimp contacts not included in the scope of supply). |
| Tipo de producto | Contact insert with a fixed no. of positions |
| Tensión de prueba | 3 kV AC |
| Nota de montaje | - Housing heights of h ≥ 72 mm are recommended when there is a high number of wires. |
| Corriente nominal | 16 A |
| Diámetro de contacto | 2.5 mm |
| Material de contacto | Copper alloy |
| Numeración de contactos | 1 - 32 |
| Perfil de conexión | 32+PE |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Número de puestos | 32 |
| Tensión de sobretensión nominal | 6 kV |
| Categoría de sobretensión | III |
| Tecnología de conexión | Crimp connection |
| Tipo de material de contacto | turned |
| Tensión nominal (III/3) | 500 V |
| Altura mínima de la vivienda | 72 mm |
| Sección transversal del conductor | 0.5 mm² ... 4 mm² |
| Material portador de contactos | PC |
| Material de la superficie de contacto | Ag (alternatively Au) |
| Ciclos de inserción/retiro | ≥ 500 |
| Sección transversal de conexión AWG | 20 ... 12 |
| Distancia del orificio de perforación, vertical | 27 mm |
| Temperatura ambiente (funcionamiento) | -40 °C ... 125 °C (including heating up of contacts) |
| Distancia del orificio de perforación, horizontal | 77.5 mm |
| Conexión según norma | IEC / EN |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Longitud de pelado del cable individual | 7.5 mm |
