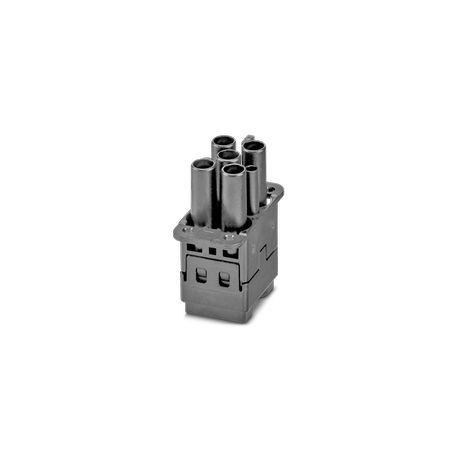

HC-COM-Q4/2-I-CT-F-PL
HC-COM-Q4/2-I-CT-F-PL 1459657 PHOENIX CONTACT Contact insert, number of poles: 4+2+PE, size: COM, power cont..
$7.69USD
1349 en stock
Especificaciones clave
:Can only be used in plastic housing
Tipo:COM
Ancho:22.4 mm
Altura:44.1 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Can only be used in plastic housing | |
| Tipo | COM |
| Ancho | 22.4 mm |
| Altura | 44.1 mm |
| Longitud | 41.6 mm |
| Serie | HC-COM |
| General | Connectors may be operated only when there is no load/voltage. |
| Solicitud | Power/signal |
| Tipo de producto | Contact insert with a fixed no. of positions |
| Corriente nominal | 40 A (power contacts) |
| Diámetro de contacto | 4 mm |
| Material de contacto | Copper alloy |
| Numeración de contactos | 1 - 4 (power contacts) |
| Par de apriete | 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) |
| Perfil de conexión | 4+2+PE |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Número de puestos | 6 |
| Tensión de sobretensión nominal | 6 kV (Phase-phase power contacts) |
| Categoría de sobretensión | III |
| Instrucciones de montaje | To ensure correct use, installation in housing with IP54 protection or better is required |
| Tecnología de conexión | Crimp connection (power contacts) |
| Tipo de material de contacto | turned |
| Número de contactos de potencia | 4 |
| Tensión nominal (III/3) | 400 V (Phase-ground power contacts) |
| Normas/regulaciones | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Sección transversal del conductor | 1.5 mm² ... 10 mm² (power contacts) |
| Número de contactos de control | 2 |
| Material portador de contactos | PC |
| Material de la superficie de contacto | Ag (alternatively Au) |
| Ciclos de inserción/retiro | ≥ 500 |
| Sección transversal de conexión AWG | 16 ... 8 (power contacts) |
| Temperatura ambiente (funcionamiento) | -40 °C ... 125 °C (including heating up of contacts) |
| Conexión según norma | IEC / EN |
| Tensión nominal para contactos de potencia | 400/690 V |
| Número de conexiones por puesto | 1 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Longitud de pelado del cable individual | 9 mm (for 1.5 ... 2.5 mm²) |
| Material de la superficie de contacto, contacto de potencia | Ag |
| Material de la superficie de contacto, contacto de control | Ag (alternatively Au) |
Descripción del producto
Contact insert, number of positions: 4+2+PE, size: COM, power contacts: 4, control contacts: 2, number of connections per position: 1, Socket, Crimp connection, 400 V, 40 A, 1.5 mm2 ... 10 mm2, applic
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
