ICC25-H/5R3,5-9005

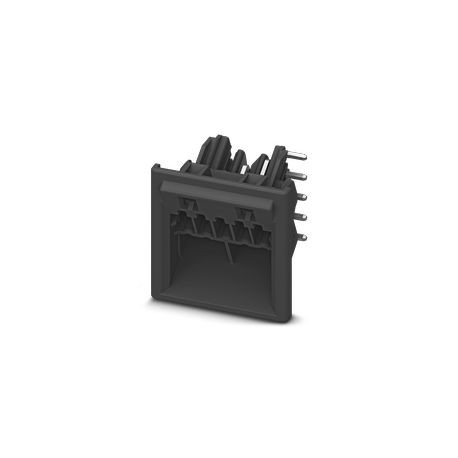

ICC25-H/5R3,5-9005 1524100 PHOENIX CONTACT Printed circuit board base housing, color: black, rated current: ..
$3.63USD
2803 en stock
Especificaciones clave
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Paso:3.5 mm
Resultado:Test passed
General:Further information and detailed dimensions are available in the download area.
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Paso | 3.5 mm |
| Resultado | Test passed |
| General | Further information and detailed dimensions are available in the download area. |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frecuencia | 10 - 150 - 10 Hz |
| Ancho [w] | 25 mm |
| Altura [h] | 22.4 mm |
| Longitud [l] | 20.22 mm |
| Disposición de los pines | Linear pinning |
| Velocidad de barrido | 1 octave/min |
| Tipo de producto | PCB headers |
| Diámetro del agujero | 1.2 mm |
| Tipo de montaje | Wave soldering |
| Número de ciclos | 25 |
| Especificación | IEC 60512-1-1:2002-02 |
| Número de filas | 1 |
| Dimensiones de los pines | 0.8 x 0.8 mm |
| Familia de productos | ICC..-H/..R3,5 |
| Estrés térmico | 100 °C/168 h |
| Color (Carcasa) | black (9005) |
| Material de contacto | Cu alloy |
| Estrés corrosivo | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Tipo de embalaje | Box packaging |
| Resistencia de contacto | 1.76 mΩ |
| Corriente nominal IN | 8 A |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Material aislante | PA |
| Número de puestos | 5 |
| Número de potenciales | 5 |
| Tipo de embalaje exterior | Carton |
| Tensión nominal (II/2) | 250 V |
| Instrucciones de montaje: | Refer to the data sheet for the range in the download area. |
| Resistencia de contacto R1 | 1.76 mΩ |
| Resistencia de contacto R2 | 1.82 mΩ |
| Número de conexiones | 5 |
| Tensión nominal (III/2) | 150 V |
| Tensión nominal (III/3) | 150 V |
| Longitud del pin de soldadura [P] | 2.8 mm |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | Tin-plated |
| Grupo de materiales aislantes | I |
| Pines de soldadura por potencial | 1 |
| CTI según IEC 60112 | 600 |
| Tensión de sobretensión nominal (II/2) | 2.5 kV |
| Número de posiciones probadas | 5 |
| Ciclos de inserción/retiro | 25 |
| Tensión de sobretensión nominal (III/2) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) | 2.5 kV |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tensión de aislamiento nominal (II/2) | 250 V |
| Tensión de aislamiento nominal (III/2) | 150 V |
| Tensión de aislamiento nominal (III/3) | 150 V |
| Tensión soportada a frecuencia industrial | 1.54 kV |
| Fuerza de extracción por pos. aprox. | 5.4 N |
| Fuerza de inserción por pos. aprox. | 7.2 N |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Tensión soportada al impulso a nivel del mar | 2.95 kV |
| Área de contacto de la superficie metálica (capa superior) | Tin (2 - 4 µm Sn) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 55 °C |
| Área de soldadura de la superficie metálica (capa superior) | Tin (2 - 4 µm Sn) |
| Punto terminal de la superficie metálica (capa superior) | Tin (2 - 4 µm Sn) |
| Área de contacto de la superficie metálica (capa intermedia) | Nickel (1.3 - 3 µm Ni) |
| Portacontactos en insertoRequisitos >20 N | Test passed |
| Área de soldadura de la superficie metálica (capa intermedia) | Nickel (1.3 - 3 µm Ni) |
| Punto terminal de la superficie metálica (capa intermedia) | Nickel (1.3 - 3 µm Ni) |
| Resistencia de aislamiento, posiciones vecinas | > 3 TΩ |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 | 125 °C |
Descripción del producto
PCB base housing, color: black, rated current: 8 A, rated voltage (III/2): 150 V, surface contacts: tin, contact type: Male, number of potentials: 5, number of rows: 1, number of poles: 5, number of c
