LIT 2-24

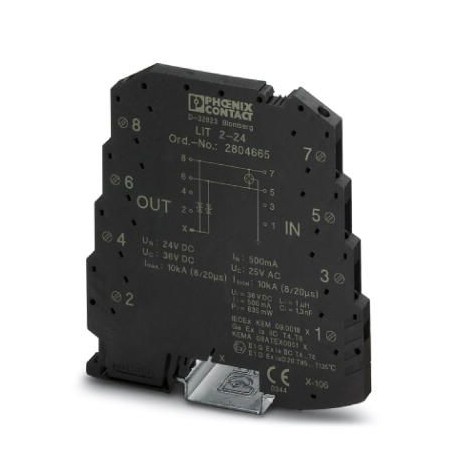

LIT 2-24 2804665 PHOENIX CONTACT Surge protection device
$0.00USD
4708 en stock
Especificaciones clave
GTIN:4046356428323
Clave de pedido:2804665
(General):Ex iaD 20 T85 °C...T135 °C
Página del catálogo:Page 92 (C-6-2013)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4046356428323 |
| Clave de pedido | 2804665 |
| (General) | Ex iaD 20 T85 °C...T135 °C |
| Página del catálogo | Page 92 (C-6-2013) |
| Unidad de embalaje | 10 pc |
| ATEX (General) | II 1 G Ex ia IIC T4...T6 |
| IECEx (General) | Ga Ex ia IIC T4...T6 |
| País natal | DE (Germany) |
| Capacidad (General) | ≤ 1.3 nF (per path) |
| Número de arancel aduanero | 85363010 |
| Altitud (Dimensiones) | ≤ 2000 m (amsl (above mean sea level)) |
| Corriente nominal (general) | 500 mA (40° C) |
| (Conformidad/homologaciones) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tipo (Condiciones ambientales) | DIN rail module, one-piece |
| Color (Condiciones ambientales) | anthracite grey RAL 7016 |
| Profundidad (Datos Comerciales Clave) | 102.5 mm (incl. DIN rail 7.5 mm) |
| Ancho (Datos Comerciales Clave) | 6.2 mm |
| (Normas y Reglamentos) | 500 mA (T6 / ≤ 40 °C) |
| Altura (Datos Comerciales Clave) | 93.1 mm |
| Tensión nominal UN (General) | 24 V DC |
| Corriente residual IPE (General) | ≤ 2 µA |
| Resistencia en serie (General) | 0 Ω |
| Grado de protección (Dimensiones) | IP20 |
| Clasificación de pruebas IEC (general) | C1 |
| Rosca de tornillo (circuito de protección) | M3 |
| Tipo de montaje (Condiciones ambientales) | DIN rail: 35 mm |
| RoHS de China (Conformidad/aprobaciones) | Environmentally Friendly Use Period = 50 |
| Método de conexión (datos de conexión) | DIN rail NS35 |
| (Conexión, conexión equipotencial) | IEC 60079-26 2006 |
| Atenuación de entrada aE, sim. (General) | typ. 0.3 dB (2.4 MHz/50 Ω) |
| Fusible de respaldo máximo requerido (General) | 500 mA (T) |
| Peso por pieza (sin embalaje) | 52.000 g |
| Material de la carcasa (Condiciones ambientales) | PBT |
| Tiempo de respuesta tA(línea-línea) (General) | ≤ 1 ns |
| Longitud de pelado (circuito de protección) | 8 mm |
| Método de conexión (circuito de protección) | Screw connection |
| Tiempo de respuesta tA(línea-tierra) (General) | ≤ 100 ns |
| Par de apriete (circuito de protección) | 0.8 Nm |
| Tensión continua máxima UC (General) | 36 V DC |
| Dirección de acción (Condiciones ambientales) | Line-Line & Line-Earth Ground |
| Durabilidad de impulso (línea-línea) (General) | C1 - 500 V / 250 A |
| Mensaje de fallo de protección contra sobretensiones (General) | none |
| Durabilidad de impulso (línea-tierra) (General) | C1 - 500 V / 250 A |
| Tensión residual en In(línea-línea) (General) | ≤ 60 V |
| Temperatura ambiente (funcionamiento) (Dimensiones) | -40 °C ... 80 °C |
| Corriente efectiva de funcionamiento ICat UC (General) | ≤ 2 µA |
| Potencia máxima de entrada Pi (Normas y regulaciones) | 635 mW |
| Sección transversal del conductor AWG (circuito de protección) | 24 ... 14 |
| Nivel de protección de voltaje Arriba (línea-línea) (General) | ≤ 60 V (C1 - 500 V / 250 A) |
| Corriente máxima de entrada Ii (normas y reglamentos) | 500 mA (T4 / ≤ 80°C) |
| Tensión máxima de entrada Ui (normas y regulaciones) | 36 V DC |
| Nivel de protección de tensión Up(línea-tierra) (General) | ≤ 650 V (C1 - 500 V / 250 A) |
| Sección transversal del conductor sólido (Circuito de protección) | 0.2 mm² ... 2.5 mm² |
| Corriente de descarga total Itotal(8/20) µs (General) | 10 kA |
| Temperatura ambiente (almacenamiento/transporte) (Dimensiones) | -40 °C ... 80 °C |
| Sección transversal del conductor flexible (Circuito de protección) | 0.2 mm² ... 2.5 mm² |
| Inductancia interna máxima Li (Normas y reglamentos) | < 1 µH |
| Capacitancia interna máxima Ci (Normas y reglamentos) | typ. 1.3 nF |
| Clasificación de inflamabilidad según UL 94 (condiciones ambientales) | V-0 |
| Capacidad de conducción de corriente alterna (línea-tierra) (General) | 5 A - 1 s |
| Frecuencia de corte fg (3 dB), simbólica en sistema de 50 ohmios (general) | typ. 7.7 MHz |
| Corriente de descarga nominal In(8/20) µs (línea-línea) (General) | 250 A |
| Normas/especificaciones (Conexión, conexión equipotencial) | EN 61643-21 A2:2013 |
| Frecuencia de corte fg (3 dB), simbólica en un sistema de 150 ohmios (general) | typ. 2.5 MHz |
| Factor de tiempo interno máximo (Ri/Li) (Normas y reglamentos) | 10 µs |
| Corriente de descarga nominal In(8/20) µs (línea-tierra) (General) | 5 kA |
| Corriente de pulso nominal Ian (10/1000) µs (línea-línea) (General) | 50 A |
| Tensión residual con Ian (10/1000) µs (línea-línea) (General) | ≤ 60 V |
| Corriente de pulso nominal Ian (10/1000) µs (línea-tierra) (General) | 50 A |
| Corriente de descarga de pulso Iimp(10/350) µs (línea-tierra) (General) | 500 A |
| Limitación de tensión de salida en pico de 1 kV/µs (línea-línea) (General) | ≤ 60 V |
| Limitación de tensión de salida en pico de 1 kV/µs (línea-tierra) (General) | ≤ 650 V |
| Corriente máxima de descarga Imax(8/20) µs máximo (línea-línea) (General) | 250 A |
| Corriente máxima de descarga Imax(8/20) µs máximo (línea-tierra) (General) | 10 kA |
Descripción del producto
Surge protection on the module for one-piece symmetrical rail mounting, 6.2 mm wide, for two potential-free signal conductors. Tested according to the degrees of protection in the Ex zones: Ex ia IIC
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
