M23-09P1N129004S

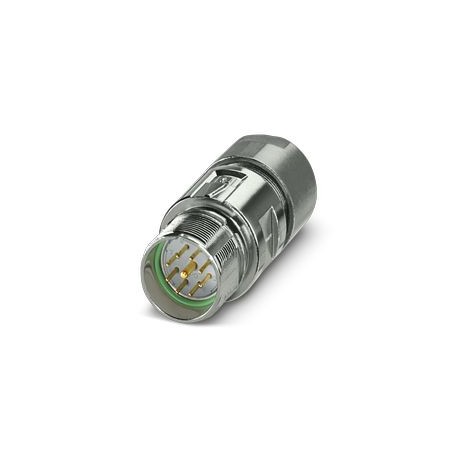

M23-09P1N129004S 1467234 PHOENIX CONTACT M23, Mating connector, series: M23 PRO, straight, shielded: yes, fo..
$21.15USD
510 en stock
Especificaciones clave
:• WARNING: Serve only products in perfect condition. Products should be checked regularly for damage. Remove defective products immediately. Replace damaged products. It is not possible to repair them.
General:Look at the rating curve.
Altitud:2000 m
Tipo de bloqueo:for ONECLICK and standard quick lock
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| • WARNING: Serve only products in perfect condition. Products should be checked regularly for damage. Remove defective products immediately. Replace damaged products. It is not possible to repair them. | |
| General | Look at the rating curve. |
| Altitud | 2000 m |
| Tipo de bloqueo | for ONECLICK and standard quick lock |
| Cara del enchufe | 8+1 |
| Observación | In the case of connection cross-section max. |
| Ciclos de conexión | 100 |
| Tipo de hilo | M23 |
| solicitud | Signal |
| Codificación | N |
| Tipo de producto | Circular connector (cable side) |
| Notas de seguridad | WARNING: Connectors should not be plugged in or unplugged under load. Failure to comply and improper use can result in property damage and personal injury. |
| Material de la carcasa | GD-Zn |
| Categoría de sobretensión | Ii |
| Tipo de conexión | Welding connection |
| Material de la junta | FKM |
| Altura de montaje | 2000 m |
| Tensión nominal | 300 V |
| Número de polos | 9 |
| Prensaestopas Pg | without |
| Grado de contaminación | 3 |
| Diámetro exterior del cable | 9 mm ... 15 mm |
| Dirección de rotación | Standard |
| Temperatura permanente | 125 °C (DIN EN 60512-9-2 / 1000 h) |
| Tipo de conmutación de contacto | male |
| Material: Cuerpo aislante | PBT |
| Índice de protección (insertado) | IP66 / IP68 (2 m / 24 h) |
| Contactos de potencia de corriente nominal | 20 A |
| Temperatura ambiente (servicio) | -40 °C ... 105 °C (see derating) |
| Diámetro de contactoContactos de potencia | 2 mm |
| Dimensionamiento de la tensión transitoria | 2.5 kV |
| Diámetro de contactoContactos de señal | 1 mm |
| Contacto de advertencia de tensión nominal | 300 V |
| Corriente nominal por contacto de señal | 8 A |
| Sección de hilo trenzadoContactos de potenciaMáx. | 2.5 mm² |
| Sección de hilo trenzadoPotenciaContactosmín. | 0.08 mm² |
| Sección de hilo trenzadoContactos de señalMáx. | 1 mm² |
| Sección de hilo trenzadoContactos de señalmín. | 0.08 mm² |
Descripción del producto
M23, Coupling plug-in connector, M23 PRO, straight, shielded: yes, for ONECLICK and standard quick lock, No. of poles: 8+1, Direction of rotation: Standard, contact type: Male, Solder connection, cabl
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
