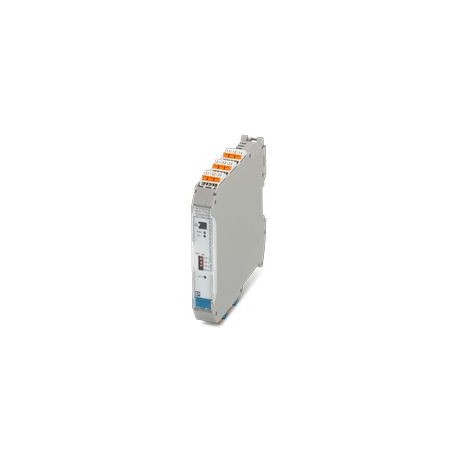

MACX MCR-EX-AP-2F-2I-SP
MACX MCR-EX-AP-2F-2I-SP 1290533 PHOENIX CONTACT Ex i-Frequency converters. the frequencies measured at the E..
$755.02USD
52 en stock
Especificaciones clave
:< 100 Ω ... 360 Ω (Short Circuit)
Carga:0 Ω ... 600 Ω
Profundidad:113.7 mm
Ancho:17.5 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| < 100 Ω ... 360 Ω (Short Circuit) | |
| Carga | 0 Ω ... 600 Ω |
| Profundidad | 113.7 mm |
| Ancho | 17.5 mm |
| Altura | 107.8 mm |
| Marcado | II (1) G [Ex ia Ga] IIC |
| General | Accuracy, typical data in % of the basic measurement interval with UN, 23 °C |
| Altitud | ≤ 2000 m |
| Tiempo de impulso | 25 μs |
| Tipo de producto | Frequency value transformer |
| Tensión de prueba | 350 V (50 Hz, 60 sec) |
| Configuración | Software |
| Familia de productos | MACX Analog |
| Material de la carcasa | Polyamide (PA 6.6) |
| Tensión de alimentación | 18 V ... 31.2 V |
| Tipo de conexión | Push-in connection |
| Profundidad NS 35/7.5 | 114.5 mm (fitted on DIN rail NS 35/7.5 according to EN 60715) |
| Esquema de dimensión | |
| Potencia disipada | ≤ 1.5 W |
| Índice de protección | IP20 (Terminals) |
| Tipo de montaje | NS 35/15, NS 35/7.5 |
| Consumo de energía | 1.8 W |
| Indicación de estado | Green LED (supply voltage) |
| Número de canales | 2 |
| Descripción del ticket | Intrinsic safety |
| Separación galvánica | 5-way spacing |
| Detección de fallas en la línea | < 0.05 mA ... 0.35 mA (Cable Break) |
| Fuentes de entrada utilizables | According to IEC/EN 60947-5-6 NAMUR |
| Sección del conductor AWG | (Converted according to IEC) |
| Señal de salida de corriente | 0 mA ... 20 mA (configurable) |
| Ex Instalación (EPL) | Gc |
| Potencia máxima de salida Por | 61.4 mW |
| Posición para el montaje | vertical, horizontal |
| Tensión nominal de alimentación | 24 V DC |
| Corriente máxima de salida Ior | 23.4 mA |
| Tensión máxima de salida Uor | 10.5 V |
| Sección de conductor rígido | 0.2 mm² ... 1.5 mm² |
| Normas/Especificaciones | IEC/EN 60079-11 |
| Longitud a desaislar | 8 mm |
| Capacidad interna máxima Ci | despicable |
| Tensión máxima de conmutación | 30 V |
| Tensión máxima de seguridad Um | 253 V AC |
| Corriente máxima de conmutación | 100 mA |
| Dimensionamiento del voltaje de aislamiento | 375 VPP |
| Sección de conductor flexible | 0.2 mm² ... 1.5 mm² |
| Rango de medición de frecuencia | 0.001 Hz ... 20000 Hz |
| Inductancia interna máxima Li | despicable |
| Protección contra inversión de polaridad | Yes |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Individual Equipment: Discretionary Mounting Position) |
| Compatibilidad electromagnética | Testing according to the following standards and requirements: EN 61326-1 for use in the industrial field, NAMUR NE 21 |
| Coeficiente de temperatura típico | ≤ 0.05% |
| Circuitos intrínsecamente seguros (EPL) | Ga |
| Humedad del aire admisible (servicio) | ≤ 95% (non-condensing) |
| Clase de inflamabilidad según UL 94 | V0 |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Corriente de salida en caso de cortocircuito | 3.8 mA (Original Factory Settings, Adjustable) |
| Corriente de salida en caso de rotura del cable | 20.5 mA (Original Factory Settings, Adjustable) |
| I (circuito eléctrico único): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 600 mH / 95 μF |
| I (circuito eléctrico combinado): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 100 mH / 4 μF, 10 mH / 5.7 μF, 2 mH / 7.8 μF, 0.1 mH / 17 μF |
| IIA (Circuito Eléctrico Único): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 450 mH / 75 μF |
| IIC (Circuito Eléctrico Único): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 63 mH / 2.41 μF |
| IIA (Circuito Eléctrico Combinado): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 100 mH / 2.9 μF, 10 mH / 4.5 μF, 1 mH / 7.3 μF, 0.1 mH / 14 μF |
| IIC (Circuito Eléctrico Combinado): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 20 mH / 0.49 μF, 5 mH / 0.67 μF, 1 mH / 0.96 μF, 0.2 mH / 1.4 μF |
| IIB/IIIC (Circuito eléctrico único): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 230 mH / 16.8 μF |
| IIB/IIIC (Circuito eléctrico combinado): Inductancia externa máx. Lor/Capacidad externa máx. Cor | 100 mH / 1.9 μF, 20 mH / 2.7 μF, 2 mH / 4.5 μF, 0.5 mH / 6.4 μF |
