En stock Producto destacado

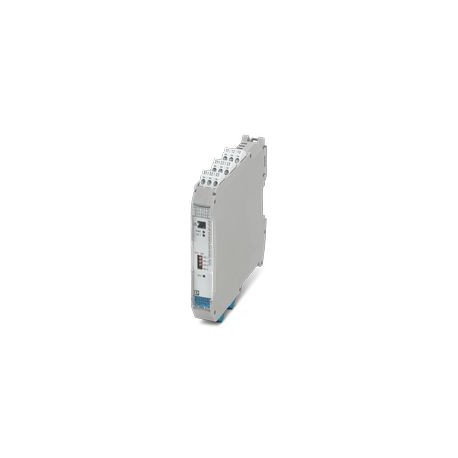

MACX MCR-EX-AP-2T-2I
MACX MCR-EX-AP-2T-2I 1290780 PHOENIX CONTACT Ex i-Temperature converters, Ex i input signals of thermoresist..
$755.02USD
44 en stock
Especificaciones clave
:100 Ω (per wire, 3-, 4-conductor circuit)
Carga:0 Ω ... 600 Ω (per channel)
Profundidad:113.7 mm
Ancho:17.5 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 100 Ω (per wire, 3-, 4-conductor circuit) | |
| Carga | 0 Ω ... 600 Ω (per channel) |
| Profundidad | 113.7 mm |
| Ancho | 17.5 mm |
| Altura | 112.5 mm |
| General | Accuracy, typically specified as a percentage of the basic measuring range at UN, 23°C |
| Altitud | ≤ 2000 m |
| Tipo de producto | Temperature transmitter |
| Rosca de tornillo | M3 |
| Tensión de prueba | 350 V (50 Hz, 60 s) |
| Configuración | Software |
| Tipo de montaje | NS 35/15, NS 35/7,5 |
| Identificación | II (1) G [Ex ia Ga] IIC |
| Familia de productos | MACX Analog |
| Visualización de estado | Green LED (supply voltage) |
| Número de canales | 2 |
| Profundidad NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| Material de la carcasa | Polyamide (PA 6.6) |
| Longitud de pelado | 7 mm |
| Método de conexión | Screw connection |
| Sección transversal AWG | (converted acc. to IEC) |
| Posición de montaje | vertical, horizontal |
| Consumo de energía | ≤ 1.9 W |
| Disipación de potencia | ≤ 1.9 W |
| Dibujo dimensional | |
| Circuitos Ex i (EPL) | Ga |
| Grado de protección | IP20 (Terminal blocks) |
| Aislamiento eléctrico | 5-way isolation |
| Potencia máxima de salida Po | 32 mW (linear characteristic curve) |
| Rango de tensión de alimentación | 18 V ... 31.2 V |
| Tecnología de conexión | 2-, 3-, 4-conductor |
| Señal de salida de corriente | 0 mA ... 20 mA (configurable) |
| Ex instalación (EPL) | Gc |
| Normas/regulaciones | IEC/EN 60079-11 |
| Corriente de salida máxima Io | 19.7 mA |
| Tensión máxima de salida Uo | 6.5 V |
| Corriente de conmutación máxima | 100 mA |
| Tensión nominal de alimentación | 24 V DC |
| Descripción de la entrada | Resistance temperature detector |
| Tensión de aislamiento nominal | 375 VPP |
| Tensión máxima de conmutación | 30 V |
| Sección transversal del conductor AWG | 24 ... 14 |
| Inductancia interna máxima Li | negligible |
| Protección contra polaridad inversa | yes |
| Rango de medición de temperatura | -200 °C ... 1100 °C (Range depending on the sensor type) |
| Capacitancia interna máxima Ci | negligible |
| Sección transversal del conductor rígido | 0.2 mm² ... 2.5 mm² |
| Compatibilidad electromagnética | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Temperatura ambiente (funcionamiento) | -20 °C ... 70 °C (Stand-alone device: any mounting position) |
| Sección transversal del conductor flexible | 0.2 mm² ... 2.5 mm² |
| Humedad admisible (funcionamiento) | ≤ 95 % (non-condensing) |
| Coeficiente de temperatura, típico | ≤ 0.1 % (10 K) |
| Rango de medición de resistencia lineal | 50 Ω ... 500 Ω |
| Tensión máxima relacionada con la seguridad Um | 253 V AC |
| Tipos de sensores que se pueden utilizar (TC) | B, E, J, K, N, R, S, T, L, U, XK |
| Tipos de sensores (RTD) que se pueden utilizar | Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 80 °C |
| Resistencia total máxima admisible del conductor | 50 Ω (per wire, 2-conductor circuit) |
| I (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 700 mH / 1000 µF |
| IIA (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 700 mH / 1000 µF |
| IIB (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 330 mH / 570 µF |
| IIC (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 90 mH / 25 µF |
Descripción del producto
Ex i, Temperature converters, Ex i input signals of resistance thermometers in 2, 3 or 4 conductor technology, thermocouples and mV sources are converted to 0 mA / 4 mA non-Ex i signals... 20 mA activ
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
