En stock Producto destacado
MC 1,5/ 5-ST-3,81 GY7035 AU

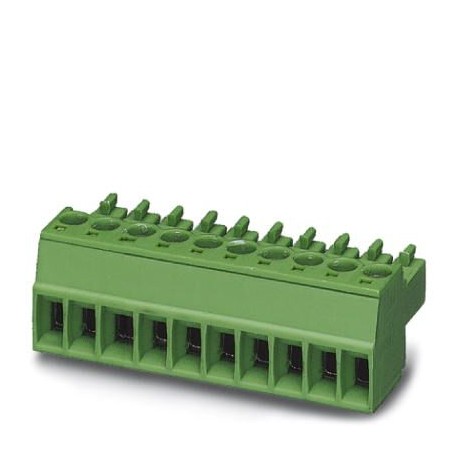

MC 1,5/ 5-ST-3,81 GY7035 AU 1719697 PHOENIX CONTACT Printed-circuit board connector
$5.81USD
1769 en stock
Especificaciones clave
GTIN:4046356141987
Clave de pedido:1719697
(Dibujos):
Página del catálogo:Page 692 (C-1-2013)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4046356141987 |
| Clave de pedido | 1719697 |
| (Dibujos) | |
| Página del catálogo | Page 692 (C-1-2013) |
| Unidad de embalaje | 1 pc |
| Pitch (Dibujos) | 3.81 mm |
| UNSPSC 11 (ETIM) | 39121409 |
| País natal | DE (Germany) |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002638 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| (Datos de conexión) | CSA |
| Norma UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 18.0 (ETIM) | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 20.0 (ETIM) | 39121409 |
| Norma UNSPSC 21.0 (ETIM) | 39121409 |
| Norma UNSPSC 6.01 (ETIM) | 30211810 |
| Norma UNSPSC 12.01 (ETIM) | 39121409 |
| Número de arancel aduanero | 85366990 |
| Norma UNSPSC 7.0901 (ETIM) | 39121409 |
| Dimensión a (Dibujos) | 15.24 mm |
| Cantidad mínima de pedido | 50 pc |
| Ancho [ w ] (Dibujos) | 12.22 mm |
| Altura [ h ] (Dibujos) | 11.1 mm |
| Longitud [ l ] (Dibujos) | 16.1 mm |
| Rosca de tornillo (Dimensiones) | M2 |
| (Normas y Reglamentos) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0 (Clasificaciones) | 27260700 |
| eCl@ss 4.1 (Clasificaciones) | 27260700 |
| eCl@ss 5.0 (Clasificaciones) | 27260700 |
| eCl@ss 5.1 (Clasificaciones) | 27260700 |
| eCl@ss 6.0 (Clasificaciones) | 27260700 |
| eCl@ss 7.0 (Clasificaciones) | 27440309 |
| eCl@ss 8.0 (Clasificaciones) | 27440309 |
| eCl@ss 9.0 (Clasificaciones) | 27440309 |
| Longitud de pelado (Dimensiones) | 7 mm |
| Método de conexión (Dimensiones) | Screw connection with tension sleeve |
| Gama de artículos (Dimensiones) | MC 1,5/..-ST |
| Corriente nominal IN (Dimensiones) | 8 A |
| Material aislante (Dimensiones) | PA |
| Número de posiciones (Dimensiones) | 5 |
| Corriente máxima de carga (Dimensiones) | 8 A |
| Tensión nominal (II/2) (Dimensiones) | 320 V |
| Sección transversal nominal (Dimensiones) | 1.5 mm² |
| Tensión nominal (III/2) (Dimensiones) | 160 V |
| Tensión nominal (III/3) (Dimensiones) | 160 V |
| Par de apriete máximo (Dimensiones) | 0.25 Nm |
| Par de apriete, mín. (Dimensiones) | 0.22 Nm |
| Peso por pieza (sin embalaje) | 4.010 g |
| RoHS de China (normas y regulaciones) | Environmentally Friendly Use Period = 50 years |
| Grupo de materiales aislantes (Dimensiones) | I |
| Calibre cilíndrico interno (Dimensiones) | A1 |
| REACh SVHC (Estándares y Regulaciones) | Lead 7439-92-1 |
| Tensión de sobretensión nominal (II/2) (Dimensiones) | 2.5 kV |
| Tensión de sobretensión nominal (III/2) (Dimensiones) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) (Dimensiones) | 2.5 kV |
| AWG máximo según UL/CUL (General) | 14 |
| AWG mínimo según UL/CUL (General) | 30 |
| Sección transversal del conductor AWG máx. (General) | 16 |
| Sección transversal del conductor AWG mín. (General) | 28 |
| Sección transversal del conductor sólido máx. (General) | 1.5 mm² |
| Sección transversal del conductor sólido mín. (General) | 0.14 mm² |
| Conexión según norma (Dimensiones) | EN-VDE |
| Sección transversal del conductor flexible máx. (General) | 1.5 mm² |
| Sección transversal del conductor flexible mín. (General) | 0.14 mm² |
| Conexión según norma (Datos de conexión) | EN-VDE |
| Clasificación de inflamabilidad según UL 94 (Dimensiones) | V0 |
| Clasificación de inflamabilidad según UL 94 (datos de conexión) | V0 |
| 2 conductores con la misma sección transversal, sólidos máx. (General) | 0.5 mm² |
| 2 conductores con la misma sección transversal, sólido mín. (General) | 0.08 mm² |
| 2 conductores con la misma sección transversal, trenzados máx. (General) | 0.75 mm² |
| 2 conductores con la misma sección transversal, trenzados mín. (General) | 0.08 mm² |
| DiagramaTipo: MC 1,5/...ST-3,81 AU con MC 1,5/...-G-3,81 AU (Dibujos) | |
| DiagramaTipo: MC 1,5/...-ST-3,81 AU con MC 1,5/...-G-3,81 P... AU THR (Dibujos) | |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico máx. (General) | 0.5 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico mín. (General) | 0.25 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico máx. (General) | 1.5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico mín. (General) | 0.25 mm² |
| Dos conductores de igual sección trenzados, con casquillo y sin funda de plástico, máximo (General) | 0.34 mm² |
| Dos conductores de igual sección trenzados, con casquillo y sin funda de plástico, mínimo (General) | 0.25 mm² |
| Dos conductores de igual sección, flexibles, con casquillos TWIN, con funda de plástico, máximo (General) | 0.5 mm² |
| Dos conductores de igual sección, flexibles, con casquillos TWIN, con funda de plástico, mínimo (General) | 0.5 mm² |
Descripción del producto
Connector for printed circuit board, nominal section: 1.5 mm², color: luminous gray, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Gold, contact type: Female, number of potent
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Detalles técnicos
DiagramType: MC 1,5/...-ST-3,81 AU with MC 1,5/...-G-3,81 P... AU THR
