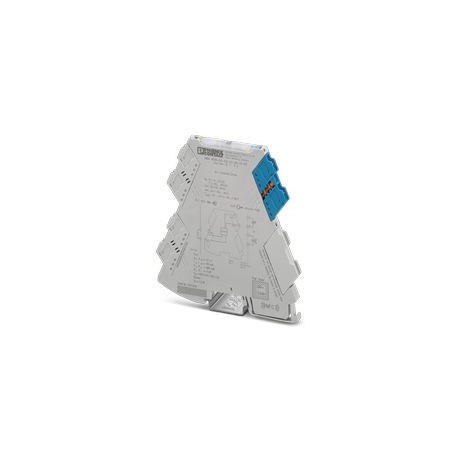

MINI MCR-EX-SD-23-38-LP-PT
MINI MCR-EX-SD-23-38-LP-PT 1277114 PHOENIX CONTACT Ex i-Valve control block to activate solenoid valves with..
$327.22USD
64 en stock
Especificaciones clave
:0.14 mm² ... 2.5 mm² (without ferrule)
Profundidad:119.2 mm
Ancho:6.2 mm
Altura:109.81 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.14 mm² ... 2.5 mm² (without ferrule) | |
| Profundidad | 119.2 mm |
| Ancho | 6.2 mm |
| Altura | 109.81 mm |
| Aislamiento | Double/reinforced insulation |
| Certificado | CE-compliant |
| Rango de altura | > 2000 m ... 3000 m |
| Tipo de producto | Solenoid driver |
| Tensión de prueba | 2.5 kV AC (50 Hz, 60 s) |
| Tiempo de respuesta | < 50 ms |
| Identificación | II (1) G [Ex ia Ga] IIC |
| Emisión de ruido | IEC/EN 61000-6-4 |
| Inmunidad al ruido | IEC/EN 61000-6-2 |
| Voltaje de salida | ≥ 12.5 V DC (38 mA) |
| Familia de productos | MINI Analog Pro |
| Resistencia de salida | ≥ 270 Ω (Internal resistance Ri) |
| Voltaje sin carga | > 23 V DC |
| Número de entradas | 1 |
| Grado de contaminación | 2 (≤ 5000 m) |
| Longitud de pelado | 10 mm |
| Método de conexión | Push-in connection |
| Sección transversal AWG | (converted acc. to IEC) |
| Número de salidas | 1 |
| Consumo de energía | < 1.5 W |
| Limitación de corriente | > 38 mA |
| Circuitos Ex i (EPL) | Ga |
| A prueba de cortocircuitos | yes |
| Grado de protección | IP20 |
| Potencia máxima de salida Po | 685 mW |
| Categoría de sobretensión | II (≤ 5000 m) |
| Rango de tensión de alimentación | loop-powered, no external supply necessary |
| Señal de entrada de voltaje | 19.2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Ex instalación (EPL) | Gc |
| Normas/regulaciones | IEC/EN 61010-1 |
| Corriente de salida máxima Io | 101 mA |
| Tensión máxima de salida Uo | 27.1 V |
| Tensión de aislamiento nominal | 300 Vrms |
| Sección transversal del conductor AWG | 24 ... 12 (flexible) |
| Inductancia interna máxima Li | negligible |
| Capacitancia interna máxima Ci | 11 nF |
| Sección transversal del conductor rígido | 0.2 mm² ... 2.5 mm² (with ferrule) |
| Compatibilidad electromagnética | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Temperatura ambiente (funcionamiento) | -40 °C ... 70 °C |
| Sección transversal del conductor flexible | 0.14 mm² ... 2.5 mm² |
| Humedad admisible (funcionamiento) | 5 % ... 95 % (non-condensing) |
| Tensión máxima relacionada con la seguridad Um | 253 V AC |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 85 °C |
| I (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 30 mH / 4.1 µF |
| IIA (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 23 mH / 2.3 µF |
| IIC (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 3 mH / 78 nF |
| IIB/IIIC (circuito simple): Inductividad externa máxima Lo/ Capacitancia externa máxima Co | 12 mH / 686 nF |
Descripción del producto
Ex i, Valve control block for operating intrinsically safe solenoid valves in the zone Ex. No-load voltage: 23 V, current limiting: 38 mA, Loop-powered, Safety Integrity Level (SIL, IEC61508): 3, Push
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
