MK3DS 1/ 5-3,81

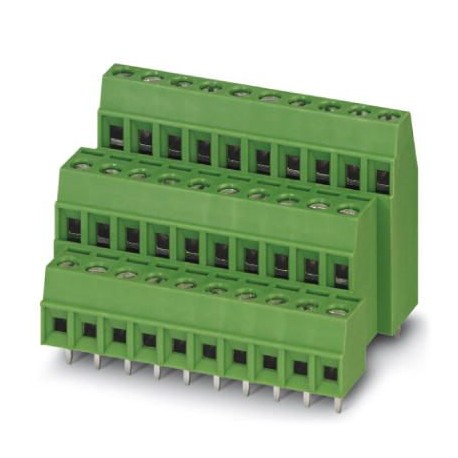

MK3DS 1/ 5-3,81 1727764 PHOENIX CONTACT PCB terminal block
$7.99USD
1284 en stock
Especificaciones clave
GTIN:4017918116392
Clave de pedido:1727764
Página del catálogo:Page 87 (C-1-2013)
Unidad de embalaje:50 pc
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918116392 |
| Clave de pedido | 1727764 |
| Página del catálogo | Page 87 (C-1-2013) |
| Unidad de embalaje | 50 pc |
| País natal | DE (Germany) |
| (Datos de conexión) | CSA |
| Número de arancel aduanero | 85369010 |
| Rosca de tornillo (Dimensiones) | M2 |
| Pitch (Datos Comerciales Clave) | 3.81 mm |
| (Normas y Reglamentos) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altura (Datos Comerciales Clave) | 23.9 mm |
| Longitud de pelado (Dimensiones) | 5 mm |
| Gama de artículos (Dimensiones) | MK3DS 1 |
| Corriente nominal IN (Dimensiones) | 8 A |
| Superficie del pin de soldadura (Dimensiones) | |
| Material aislante (Dimensiones) | PA |
| Número de posiciones (Dimensiones) | 5 |
| Dimensión a (Datos Comerciales Clave) | 15.24 mm |
| Corriente máxima de carga (Dimensiones) | 10 A |
| Tensión nominal (II/2) (Dimensiones) | 320 V |
| Ancho [ w ] (Datos comerciales clave) | 20.95 mm |
| Altura [ h ] (Datos Comerciales Clave) | 27.4 mm |
| Longitud [ l ] (Datos Comerciales Clave) | 25 mm |
| Sección transversal nominal (Dimensiones) | 1 mm² |
| Tensión nominal (III/2) (Dimensiones) | 160 V |
| Tensión nominal (III/3) (Dimensiones) | 160 V |
| Par de apriete máximo (Dimensiones) | 0.25 Nm |
| Diámetro del agujero (Datos comerciales clave) | 1.1 mm |
| Par de apriete, mín. (Dimensiones) | 0.22 Nm |
| Pin de soldadura [P] (Datos comerciales clave) | 3.5 mm |
| Peso por pieza (sin embalaje) | 11.160 g |
| RoHS de China (normas y regulaciones) | Environmentally Friendly Use Period = 50 |
| Grupo de materiales aislantes (Dimensiones) | I |
| Tensión de sobretensión nominal (II/2) (Dimensiones) | 2.5 kV |
| Tensión de sobretensión nominal (III/2) (Dimensiones) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) (Dimensiones) | 2.5 kV |
| Sección transversal del conductor AWG máx. (General) | 16 |
| Sección transversal del conductor AWG mín. (General) | 26 |
| Sección transversal del conductor sólido máx. (General) | 1.5 mm² |
| Sección transversal del conductor sólido mín. (General) | 0.14 mm² |
| Conexión según norma (Dimensiones) | EN-VDE |
| Sección transversal del conductor flexible máx. (General) | 1 mm² |
| Sección transversal del conductor flexible mín. (General) | 0.14 mm² |
| Conexión según norma (Datos de conexión) | EN-VDE |
| Clasificación de inflamabilidad según UL 94 (Dimensiones) | V0 |
| Clasificación de inflamabilidad según UL 94 (datos de conexión) | V0 |
| 2 conductores con la misma sección transversal, sólidos máx. (General) | 0.5 mm² |
| 2 conductores con la misma sección transversal, sólido mín. (General) | 0.14 mm² |
| 2 conductores con la misma sección transversal, trenzados máx. (General) | 0.2 mm² |
| 2 conductores con la misma sección transversal, trenzados mín. (General) | 0.14 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico máx. (General) | 0.5 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico mín. (General) | 0.25 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico máx. (General) | 0.5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico mín. (General) | 0.25 mm² |
Descripción del producto
Terminal block for printed circuit board, nominal current: 8 A, nominal voltage (III/2): 160 V, nominal cross-section: 1 mm², number of potentials: 15, number of rows: 3, number of poles per row: 5, a
