MKDS 1/ 9-3,81 SMD BK

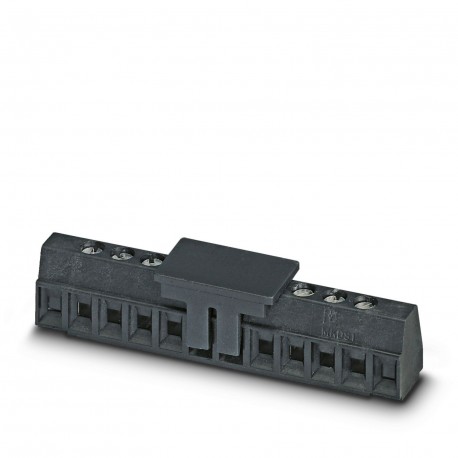

MKDS 1/ 9-3,81 SMD BK 1727298 PHOENIX CONTACT PCB terminal block
$7.58USD
1349 en stock
Especificaciones clave
:0.14 mm² / flexible / > 10 N
Nota:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Tipo:PC termination block
Paso:3.81 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| Nota | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Tipo | PC termination block |
| Paso | 3.81 mm |
| Resultado | Test passed |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Frecuencia | 10 - 150 - 10 Hz |
| Ancho [w] | 34.28 mm |
| Altura [h] | 9.2 mm |
| Longitud [l] | 7.3 mm |
| Disposición de los pines | Linear pad geometry |
| Velocidad de barrido | 1 octave/min |
| Temperatura | 850 °C |
| Aceleración | 5g (60.1 Hz ... 150 Hz) |
| Geometría de la almohadilla | 1.5 x 2.5 mm |
| Línea de productos | COMBICON Terminals S |
| Tipo de producto | Printed circuit board terminal |
| Tipo de montaje | SMD soldering |
| Especificación | IEC 60999-1:1999-11 |
| Número de filas | 1 |
| Familia de productos | MKDS 1/..-SMD |
| Color (Carcasa) | black (9005) |
| Instrucciones de la prueba | X-, Y- and Z-axis |
| Revisión del artículo | 06 |
| Material de contacto | Cu alloy |
| Altura instalada | 9.2 mm |
| Longitud de pelado | 5 mm |
| Tiempo de exposición | 5 s |
| Método de conexión | Screw connection with tension sleeve |
| Par de apriete | 0.22 Nm ... 0.25 Nm |
| Tipo de embalaje | Tube magazine |
| Corriente nominal IN | 8 A |
| Tensión nominal UN | 160 V |
| Dibujo dimensional | |
| Material aislante | PA |
| Nota sobre la aplicación | Pick and place pads may protrude beyond the components. The PCB layout must ensure that collisions are avoided when components are assembled. |
| Número de puestos | 9 |
| Número de potenciales | 9 |
| Tensión nominal (II/2) | 250 V |
| Cabeza de tornillo con forma de accionamiento | Slotted (L) |
| Sección transversal nominal | 1 mm² |
| Número de conexiones | 9 |
| Tensión nominal (III/2) | 160 V |
| Tensión nominal (III/3) | 160 V |
| Duración de la prueba por eje | 2.5 h |
| Características de la superficie | Tin-plated |
| Grupo de materiales aislantes | IIIa |
| Pines de soldadura por potencial | 1 |
| CTI según IEC 60112 | 250 |
| Tensión de sobretensión nominal (II/2) | 2.5 kV |
| Sección transversal del conductor AWG | 26 ... 16 |
| Tensión de sobretensión nominal (III/2) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) | 2.5 kV |
| Sección transversal del conductor rígido | 0.14 mm² ... 1.5 mm² |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Tensión de aislamiento nominal (II/2) | 250 V |
| Sección transversal del conductor flexible | 0.14 mm² ... 1 mm² |
| Tensión de aislamiento nominal (III/2) | 160 V |
| Tensión de aislamiento nominal (III/3) | 160 V |
| distancia mínima de fuga (II/2) | 2.5 mm |
| Prueba de aumento de temperatura requerida | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| distancia de fuga mínima (III/2) | 1.6 mm |
| distancia de fuga mínima (III/3) | 2.5 mm |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Índice de seguimiento comparativo (IEC 60112) | CTI 250 |
| Área de soldadura de la superficie metálica (capa superior) | Tin (5 - 7 µm Sn) |
| Punto terminal de la superficie metálica (capa superior) | Tin (5 - 7 µm Sn) |
| 2 conductores con la misma sección transversal, sólidos | 0.14 mm² ... 0.5 mm² |
| Área de soldadura de la superficie metálica (capa intermedia) | Nickel (2 - 3 µm Ni) |
| Punto terminal de la superficie metálica (capa intermedia) | Nickel (2 - 3 µm Ni) |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| 2 conductores con la misma sección transversal, flexibles | 0.14 mm² ... 0.2 mm² |
| valor mínimo de espacio libre - campo no homogéneo (II/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/3) | 1.5 mm |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 | 125 °C |
| Sección transversal del conductor, flexible, con casquillo, con manguito de plástico | 0.25 mm² ... 0.5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico | 0.25 mm² ... 0.5 mm² |
| Sección transversal del conductor/tipo de conductor/punto de ajuste de fuerza de tracción/valor real | 0.14 mm² / solid / > 10 N |
Descripción del producto
Terminal block for printed circuit board, nominal current: 8 A, nominal voltage (III/2): 160 V, nominal section: 1 mm², number of potentials: 9, number of rows: 1, number of poles per row: 9, family o
