En stock Producto destacado
MKDS 3/ 2-EMG 10

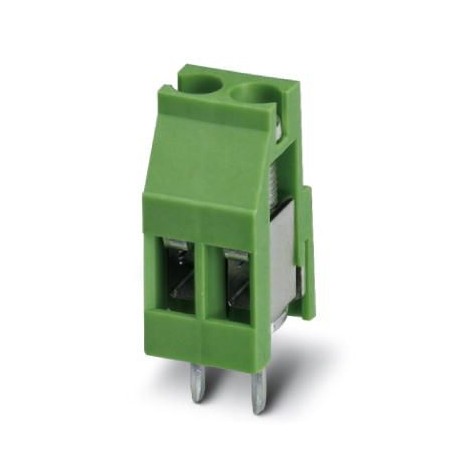

MKDS 3/ 2-EMG 10 1712342 PHOENIX CONTACT PCB terminal block
$1.20USD
8379 en stock
Especificaciones clave
GTIN:4017918023812
Clave de pedido:1712342
Página del catálogo:Page 708 (C-1-2013)
Unidad de embalaje:50 pc
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918023812 |
| Clave de pedido | 1712342 |
| Página del catálogo | Page 708 (C-1-2013) |
| Unidad de embalaje | 50 pc |
| País natal | DE (Germany) |
| (Datos de conexión) | CSA |
| Número de arancel aduanero | 85369010 |
| Cantidad mínima de pedido | 50 pc |
| Rosca de tornillo (Dimensiones) | M3 |
| Pitch (Datos Comerciales Clave) | 5 mm |
| (Normas y Reglamentos) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Altura (Datos Comerciales Clave) | 18 mm |
| Longitud de pelado (Dimensiones) | 8 mm |
| Gama de artículos (Dimensiones) | MKDS 3 |
| Corriente nominal IN (Dimensiones) | 24 A |
| Superficie del pin de soldadura (Dimensiones) | |
| Número de posiciones (Dimensiones) | 2 |
| Dimensión a (Datos Comerciales Clave) | 5 mm |
| Espaciado entre pines (datos comerciales clave) | 5 mm |
| Tensión nominal (II/2) (Dimensiones) | 630 V |
| Ancho [ w ] (Datos comerciales clave) | 10 mm |
| Altura [ h ] (Datos Comerciales Clave) | 23 mm |
| Longitud [ l ] (Datos Comerciales Clave) | 11.2 mm |
| Sección transversal nominal (Dimensiones) | 2.5 mm² |
| Tensión nominal (III/2) (Dimensiones) | 400 V |
| Tensión nominal (III/3) (Dimensiones) | 250 V |
| Par de apriete máximo (Dimensiones) | 0.6 Nm |
| Diámetro del agujero (Datos comerciales clave) | 1.3 mm |
| Par de apriete, mín. (Dimensiones) | 0.5 Nm |
| Pin de soldadura [P] (Datos comerciales clave) | 5 mm |
| Peso por pieza (sin embalaje) | 3.960 g |
| RoHS de China (normas y regulaciones) | Environmentally Friendly Use Period = 50 |
| Calibre cilíndrico interno (Dimensiones) | A3 |
| Tensión de sobretensión nominal (II/2) (Dimensiones) | 4 kV |
| Tensión de sobretensión nominal (III/2) (Dimensiones) | 4 kV |
| Tensión de sobretensión nominal (III/3) (Dimensiones) | 4 kV |
| Sección transversal del conductor AWG máx. (General) | 12 |
| Sección transversal del conductor AWG mín. (General) | 24 |
| Conexión según norma (Dimensiones) | EN-VDE |
| Conexión según norma (Datos de conexión) | EN-VDE |
| 2 conductores con la misma sección transversal, sólidos máx. (General) | 1.5 mm² |
| 2 conductores con la misma sección transversal, sólido mín. (General) | 0.2 mm² |
| 2 conductores con la misma sección transversal, trenzados máx. (General) | 1.5 mm² |
| 2 conductores con la misma sección transversal, trenzados mín. (General) | 0.2 mm² |
| 2 conductores de la misma sección, trenzados, casquillos sin funda de plástico, máx. (General) | 0.75 mm² |
| 2 conductores de la misma sección, trenzados, casquillos sin funda de plástico, mín. (General) | 0.25 mm² |
| 2 conductores de la misma sección, trenzados, casquillos TWIN con funda de plástico, máx. (General) | 1.5 mm² |
| 2 conductores de la misma sección, trenzados, casquillos TWIN con funda de plástico, mín. (General) | 0.5 mm² |
Descripción del producto
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 2, number of rows: 1, number of poles per row: 2,
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
