En stock Producto destacado
MKDSO 2,5/ 3-R

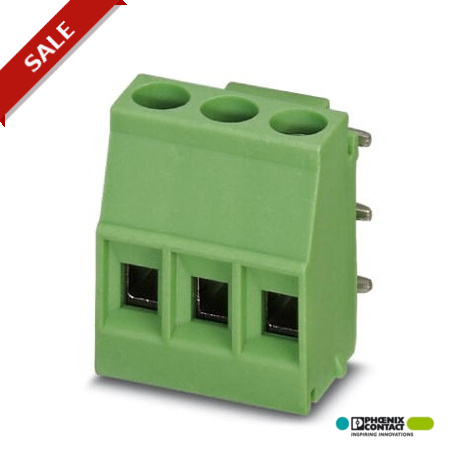

MKDSO 2,5/ 3-R 1707218 PHOENIX CONTACT PCB terminal block, Nominal current: 24 A, Nom. voltage: 400 V, Pitch..
$2.22USD
4543 en stock
Especificaciones clave
Paso:5.00 mm
Longitud:15.3 mm
Dimensión a:10 mm
Rosca de tornillo:M3
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Paso | 5.00 mm |
| Longitud | 15.3 mm |
| Dimensión a | 10 mm |
| Rosca de tornillo | M3 |
| Diámetro del agujero | 1.4 mm |
| Dimensiones de los pines | 0,8 x 1 |
| Longitud de pelado | 8 mm |
| Gama de artículos | MKDSO 2,5/..-R |
| Corriente nominal IN | 24 A |
| Material aislante | PA |
| Número de puestos | 3 |
| Corriente de carga máxima | 24 A |
| Tensión nominal (II/2) | 630 V |
| Altura de construcción | 18 mm |
| Sección transversal nominal | 2.5 mm² |
| Tensión nominal (III/2) | 400 V |
| Tensión nominal (III/3) | 250 V |
| Par de apriete máximo | 0.6 Nm |
| Par de apriete, mín. | 0.5 Nm |
| Longitud del pin de soldadura | 3.5 mm |
| Grupo de materiales aislantes | I |
| Calibre cilíndrico interno | A2 |
| Tensión de sobretensión nominal (II/2) | 4 kV |
| Tensión de sobretensión nominal (III/2) | 4 kV |
| Tensión de sobretensión nominal (III/3) | 4 kV |
| Sección transversal del conductor AWG máx. | 14 |
| Sección transversal del conductor AWG mín. | 26 |
| Conexión según norma | EN-VDE |
| Sección transversal del conductor sólido máx. | 2.5 mm² |
| Sección transversal del conductor sólido mín. | 0.14 mm² |
| Sección transversal del conductor flexible máx. | 2.5 mm² |
| Sección transversal del conductor flexible mín. | 0.14 mm² |
| Clasificación de inflamabilidad según UL 94 | V0 |
| 2 conductores de igual sección, macizos máx. | 0.75 mm² |
| 2 conductores de igual sección transversal, macizos mín. | 0.14 mm² |
| 2 conductores de igual sección, trenzados máx. | 0.75 mm² |
| 2 conductores de igual sección, trenzados mín. | 0.14 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico máx. | 2.5 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico mín. | 0.25 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico máx. | 2.5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico mín. | 0.25 mm² |
| 2 conductores de igual sección, trenzados, casquillos sin funda de plástico, máx. | 0.75 mm² |
| 2 conductores de igual sección, trenzados, casquillos sin funda de plástico, mín. | 0.25 mm² |
| 2 conductores de igual sección, trenzados, casquillos TWIN con manguito de plástico, máx. | 1.5 mm² |
| 2 conductores de igual sección, trenzados, casquillos TWIN con manguito de plástico, mín. | 0.5 mm² |
Descripción del producto
Terminal block for printed circuit board, nominal current: 24 A, nominal voltage (III/2): 400 V, nominal section: 2.5 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, famil
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
