MKKDSG 3/ 2 BD:12-11

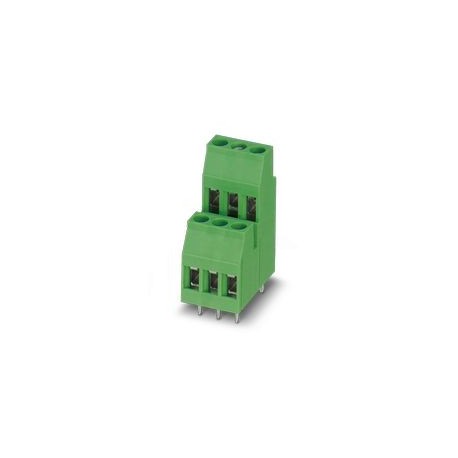

MKKDSG 3/ 2 BD:12-11 1537249 PHOENIX CONTACT PCB terminal, rated current: 17.5 A, rated voltage (III/2): 400..
$2.18USD
4627 en stock
Especificaciones clave
:0.2 mm² / flexible / > 10 N
Paso:5 mm
Resultado:Approved Test
Amplitud:0.35 mm (10 Hz ... 60.1 Hz)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Paso | 5 mm |
| Resultado | Approved Test |
| Amplitud | 0.35 mm (10 Hz ... 60.1 Hz) |
| Ancho [w] | 10 mm |
| frecuencia | 10 - 150 - 10 Hz |
| Altura [h] | 36.4 mm |
| Longitud [l] | 22.3 mm |
| Diseño de pin | Linear Pin Arrangement |
| Observación | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Longitud de pelado | 7 mm |
| Velocidad de barrido | 1 octave/min |
| Temperatura | 850 °C |
| Construcción | Card terminal, alignable |
| Línea de productos | COMBICON Terminals M |
| Tipo de producto | Printed Circuit Board Terminal |
| Diámetro del agujero | 1.3 mm |
| Número de filas | 2 |
| Altura total | 31.4 mm |
| Familia de productos | MKKDSG 3 |
| Color (Carcasa) | Green (6021) |
| Tipo de conexión | Screw connection with traction capsule |
| Sección nominal | 2.5 mm² |
| Número de polos | 2 |
| Material de contacto | Cu Alloy |
| Esquema de dimensión | |
| Tiempo de actuación | 5 s |
| Tipo de montaje | Wave soldering |
| Dimensiones del templo | 0.9 x 0.9 mm |
| Par de apriete | 0.5 Nm ... 0.6 Nm |
| Tipo de embalaje | Boxed Packaging |
| Corriente nominal IN | 17.5 A |
| Tensión nominal UN | 400 V |
| Especificación de prueba | DIN EN 60998-2-1 (VDE 0613-2-1):1994-04 |
| Grado de contaminación | 3 |
| Material aislante | PA |
| Longitud del pasador de soldadura [P] | 5 mm |
| Sección del conductor AWG | 24 ... 12 |
| Tensión nominal (II/2) | 630 V |
| Tensión de dimensionamiento (III/3) | 250 V |
| Duración de la prueba por eje | 2.5 h |
| Forma de accionamiento: cabeza de tornillo | Longitudinal groove (L) |
| Sección de conductor rígido | 0.2 mm² ... 4 mm² |
| Características de la superficie | Galvanically tinned |
| Requisito de prueba de calentamiento | Temperature rise ≤ 45 K |
| Grupo de materiales aislantes | I |
| CTI según IEC 60112 | 600 |
| Sección de conductor flexible | 0.2 mm² ... 2.5 mm² |
| Tensión de dimensionamiento (III/2) | 400 V |
| Temperatura ambiente (servicio) | -40 °C ... 100 °C (Based on current/derating load capacity curve) |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tensión transitoria nominal (II/2) | 4 kV |
| Dimensionamiento de la tensión de aislamiento (II/2) | 630 V |
| Tensión transitoria nominal (III/2) | 4 kV |
| Tensión transitoria nominal (III/3) | 4 kV |
| Dimensionamiento de la tensión de aislamiento (III/2) | 400 V |
| Dimensionamiento de la tensión de aislamiento (III/3) | 250 V |
| Valor mínimo de la línea de fuga (II/2) | 3.2 mm |
| Área de soldadura de la superficie metálica (capa superior) | Tin (4 - 8 μm Sn) |
| Valor mínimo de la línea de fuga (III/2) | 3 mm |
| Valor mínimo de la línea de fuga (III/3) | 3.2 mm |
| Número de pines de soldadura por potencial | 1 |
| Resistencia de aislamiento de polos adyacentes | 109Ω |
| Dimensionamiento de la tensión transitoria (II/2) | 4 kV |
| Clase de inflamabilidad según UL 94 | V0 |
| Dimensionamiento de la tensión transitoria (III/2) | 4 kV |
| Dimensionamiento de la tensión transitoria (III/3) | 4 kV |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Advertencia sobre la sección de conexión | With the 4 mm² (rigid) conductor attached. |
| 2 conductores con la misma sección transversal, rígidos | 0.2 mm² ... 1.5 mm² |
| Superficie metálica del punto terminal (capa superior) | Tin (4 - 8 μm Sn) |
| Humedad relativa del aire (almacenamiento/transporte) | 30 % ... 70 % |
| 2 conductores con la misma sección transversal, flexibles | 0.2 mm² ... 1.5 mm² |
| Temperatura de prueba de dureza de la bola según EN 60695-10-2 | 125 °C |
| Resistencia a corrientes de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Sección conductora flexible con puntera y funda de plástico | 0.25 mm² ... 2.5 mm² |
| Sección conductora flexible con puntera, sin funda de plástico | 0.25 mm² ... 1.5 mm² |
| Valor mínimo de la distancia de aislamiento del aire - Campo no homogéneo (II/2) | 3 mm |
| Valor mínimo de la distancia de aislamiento del aire - Campo no homogéneo (III/2) | 3 mm |
| Valor mínimo de la distancia de aislamiento del aire - campo no homogéneo (III/3) | 3 mm |
| Sección del conductor/Tipo de conductor/Valor nominal/Valor real de la fuerza de tracción | 0.2 mm² / rigid / > 10 N |
| Número de inflamabilidad de los filamentos incandescentes GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición de filamentos incandescentes GWIT según EN 60695-2-13 | 775 |
| 2 conductores de igual sección, flexibles con puntera, sin funda de plástico | 0.25 mm² ... 0.75 mm² |
| 2 conductores de igual sección, flexibles con puntera TWIN con funda de plástico | 0.5 mm² ... 0.5 mm² |
Descripción del producto
Terminal block for printed circuit board, number of poles per row: 2, Item family: MKKDSG 3, pitch: 5 mm, connection type: Screw connection with pull capsule, screw clamping form: L Longitudinal groov
