MPT 4-PE

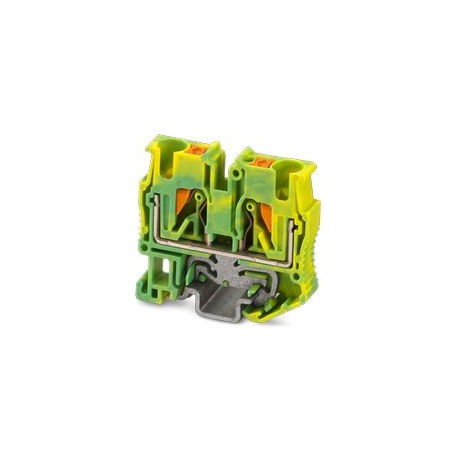

MPT 4-PE 3249002 PHOENIX CONTACT Mini ground terminal, number of poles: 1, connection type: Push-in connecti..
$3.30USD
3064 en stock
Especificaciones clave
:Machine building
Nota:When establishing a connection on the open housing side of a feed-through modular terminal block of the same series and size, the block must be provided with a cover if the expected insulation voltage is >320 V.
Color:green-yellow
Profundidad:32.1 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Machine building | |
| Nota | When establishing a connection on the open housing side of a feed-through modular terminal block of the same series and size, the block must be provided with a cover if the expected insulation voltage is >320 V. |
| Color | green-yellow |
| Profundidad | 32.1 mm |
| Ancho | 6.2 mm |
| Altura | 38 mm |
| Resultado | Test passed |
| Espectro | Service life test category 2, bogie-mounted |
| Nivel de TEA | 6.12 (m/s²)²/Hz |
| Frecuencia | f1= 5 Hz to f2= 250 Hz |
| Forma del pulso | Half-sine |
| Aceleración | 3.12g |
| Tipo de producto | Ground terminal block |
| Tipo de montaje | NS 15 |
| Especificación | DIN EN 50155 (VDE 0115-200):2022-06 |
| Número de filas | 1 |
| Duración del choque | 18 ms |
| Profundidad en NS 15 | 32.8 mm |
| Ancho de la tapa del extremo | 2.2 mm |
| Panel lateral abierto | Yes |
| Instrucciones de la prueba | X-, Y- and Z-axis |
| Longitud de pelado | 10 mm ... 12 mm |
| Sección transversal AWG | (converted acc. to IEC) |
| Área de aplicación | Railway industry |
| Grado de contaminación | 3 |
| Material aislante | PA |
| Número de puestos | 1 |
| Tensión de sobretensión nominal | 6 kV |
| Categoría de sobretensión | III |
| Sección transversal nominal | 4 mm² |
| Duración de la prueba por eje | 5 h |
| Grupo de materiales aislantes | I |
| Calibre cilíndrico interno | A4 |
| Sección transversal del conductor rígido | 0.2 mm² ... 6 mm² |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Número de choques por dirección | 3 |
| Temperatura ambiente (actuación) | -5 °C ... 70 °C |
| Temperatura ambiente (funcionamiento) | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| Sección transversal del conductor flexible | 0.2 mm² ... 6 mm² |
| Conexión según norma | IEC 60947-7-2 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Toxicidad de los gases de humo NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sección transversal del conductor flexible [AWG] | 24 ... 10 (converted acc. to IEC) |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
| Inflamabilidad de la superficie NFPA 130 (ASTM E 162) | passed |
| Aplicación de material aislante estático en frío | -60 °C |
| Disipación máxima de potencia para condiciones nominales | 0 W |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densidad óptica específica del humo NFPA 130 (ASTM E 662) | passed |
| Sección transversal del conductor flexible (virola con manguito de plástico) | 0.25 mm² ... 4 mm² |
| Índice de temperatura relativa del material de aislamiento (Elec., UL 746 B) | 130 °C |
| Sección transversal del conductor flexible (virola sin funda de plástico) | 0.25 mm² ... 4 mm² |
Descripción del producto
Mini ground terminal block, number of positions: 1, connection method: Push-in connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: green-yellow
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
