MUTTB 2,5-PV

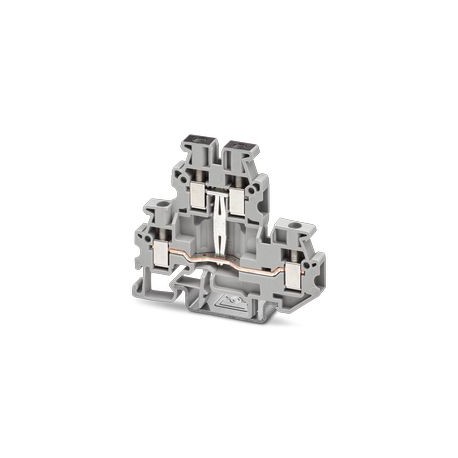

MUTTB 2,5-PV 3249015 PHOENIX CONTACT Mini feed-through terminal, with potential splicers, nominal voltage: 5..
$5.73USD
1786 en stock
Especificaciones clave
:2.5 mm² / 0.7 kg
Color:gray
Profundidad:50.8 mm
Ancho:7.7 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 2.5 mm² / 0.7 kg | |
| Color | gray |
| Profundidad | 50.8 mm |
| Ancho | 7.7 mm |
| Altura | 63.5 mm |
| Resultado | Test passed |
| Espectro | Service life test category 2, bogie-mounted |
| Nivel de TEA | 6.12 (m/s²)²/Hz |
| Frecuencia | f1= 5 Hz to f2= 250 Hz |
| Potenciales | 2 |
| Forma del pulso | Half-sine |
| Revoluciones | 135 |
| Aceleración | 3.12g |
| Tipo de producto | Miniature terminal block |
| Rosca de tornillo | M3 |
| Tipo de montaje | NS 15 |
| Especificación | DIN EN 50155 (VDE 0115-200):2022-06 |
| Número de filas | 2 |
| Velocidad de rotación | 10 rpm |
| Duración del choque | 18 ms |
| Profundidad en NS 15 | 51.6 mm |
| Corriente nominal | 22 A (with a 2.5 mm² conductor cross section) |
| Tensión nominal | 500 V |
| Panel lateral abierto | Yes |
| Instrucciones de la prueba | X-, Y- and Z-axis |
| Longitud de pelado | 7 mm ... 9 mm |
| Tiempo de exposición | 30 s |
| Sección transversal AWG | (converted acc. to IEC) |
| Par de apriete | 0.5 ... 0.6 Nm |
| Profundidad en NS 35/15 | 59.8 mm |
| Grado de contaminación | 3 |
| Profundidad en NS 35/7,5 | 52.3 mm |
| Material aislante | PA |
| Número de puestos | 2 |
| Corriente de carga máxima | 28 A (with 4 mm² conductor cross-section) |
| Categoría de sobretensión | III |
| Sección transversal nominal | 2.5 mm² |
| Número de conexiones | 4 |
| Punto de ajuste de voltaje de prueba | 1.89 kV |
| Duración de la prueba por eje | 5 h |
| Grupo de materiales aislantes | I |
| Calibre cilíndrico interno | A3 |
| Sección transversal del conductor rígido | 0.2 mm² ... 4 mm² |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Sección transversal/peso del conductor | 0.2 mm² / 0.2 kg |
| Número de choques por dirección | 3 |
| Temperatura ambiente (actuación) | -5 °C ... 70 °C |
| Temperatura ambiente (funcionamiento) | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| Número de conexiones por nivel | 2 |
| Sección transversal del conductor flexible | 0.2 mm² ... 2.5 mm² |
| Conexión según norma | IEC 60947-7-1 |
| Prueba de aumento de temperatura requerida | Increase in temperature ≤ 45 K |
| Corriente admisible de corta duración 2,5 mm² | 0.3 kA |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Toxicidad de los gases de humo NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sección transversal del conductor flexible [AWG] | 4 ... 14 (converted acc. to IEC) |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
| Inflamabilidad de la superficie NFPA 130 (ASTM E 162) | passed |
| 2 conductores con la misma sección transversal, sólidos | 0.2 mm² ... 1.5 mm² |
| 2 conductores con la misma sección transversal, flexibles | 0.2 mm² ... 1.5 mm² |
| Aplicación de material aislante estático en frío | -60 °C |
| Disipación máxima de potencia para condiciones nominales | 0.77 W |
| 2 conductores con la misma sección transversal AWG rígido | 24 ... 16 (converted acc. to IEC) |
| 2 conductores con la misma sección transversal AWG flexible | 24 ... 16 (converted acc. to IEC) |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densidad óptica específica del humo NFPA 130 (ASTM E 662) | passed |
| Sección transversal del conductor flexible (virola con manguito de plástico) | 0.25 mm² ... 2.5 mm² |
| Índice de temperatura relativa del material de aislamiento (Elec., UL 746 B) | 130 °C |
| Sección transversal del conductor flexible (virola sin funda de plástico) | 0.25 mm² ... 2.5 mm² |
| 2 conductores de igual sección, flexibles, con casquillo sin funda de plástico | 0.2 mm² ... 1.5 mm² |
| 2 conductores de igual sección, flexibles, con casquillo TWIN con funda de plástico | 0.5 mm² ... 1.5 mm² |
Descripción del producto
Mini feed-through terminal block, with equipotential bonder, nom. voltage: 500 V, nominal current: 22 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 m
