NBC-FSD/ 0,3-93B/R4RC SCO

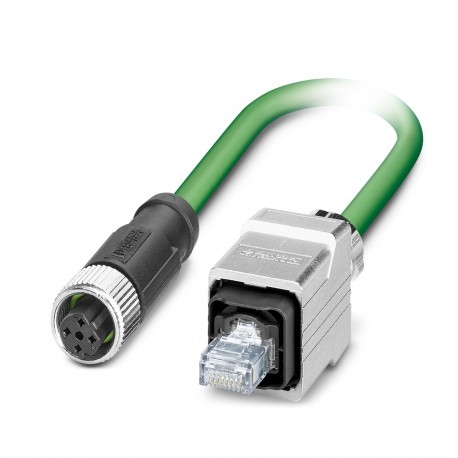

NBC-FSD/ 0,3-93B/R4RC SCO 1419998 PHOENIX CONTACT Network cable NBC-FSD/ 0,3-93B/R4RC SCO 1419998
$0.00USD
3934 en stock
Especificaciones clave
:60 V DC
Tipo:Plug straight RJ45 Push Pull / IP67
Codificación:D
General:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 60 V DC | |
| Tipo | Plug straight RJ45 Push Pull / IP67 |
| Codificación | D |
| General | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Material | CuSn (Contact) |
| Blindado | yes |
| Sistema de bus | PROFINET |
| Tipo de cable | PROFINET PVC stranded CAT5 [93B] |
| Solicitud | Standard |
| Tipo de codificación | D (Data) |
| Tipo de sensor | PROFINET |
| Longitud del cable | 0.3 m |
| Peso del cable | 67 kg/km |
| Color del mango | silver |
| Tipo de bloqueo | Push Pull |
| Tipo de producto | Data cable preassembled |
| Velocidad de la señal | 0.66 c |
| Estilo UL AWM | 21694 |
| Giro general | Star quad |
| Material de sellado | NBR |
| Tiempo de ejecución de la señal | 5.3 ns/m |
| Visualización de estado | no |
| Impedancia de onda | 100 Ω ±15 Ω (at 100 MHz) |
| Línea de señal AWG | 22 |
| Resistencia de bucle | ≤ 120.00 Ω/km |
| Revisión del artículo | 09 |
| Resistencia a las llamas | according to UL 1685 (CSA FT 4) |
| Otra resistencia | UV resistant (according to UL 1581, Section 1200) |
| Resistencia al aceite | Resistant to oil to a limited extent |
| Par de apriete | 0.4 Nm |
| Material conductor | Tin-plated Cu litz wires |
| Corriente nominal IN | 1 A |
| Tensión nominal UN | 48 V AC |
| Atenuación del blindaje | 2.1 dB (with 1 MHz) |
| Cable único, color | white, yellow, blue, orange |
| Estructura del conductor | 1x4xAWG22/7, SF/TQ |
| Resistencia de acoplamiento | ≤ 20.00 mΩ/m (at 10 MHz) |
| Dibujo dimensional | |
| Número de puestos | 4 |
| Medio de transmisión | Copper |
| Grado de protección | IP67 |
| Tipo/categoría de señal | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Designación estándar | M12 connector |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Vaina externa, color | green RAL 6018 |
| Tensión nominal, cable | 600 V |
| Material de la funda exterior | PVC |
| Visualización de estado presente | No |
| Tensión de prueba Núcleo/Núcleo | 2000 V (50 Hz, 1 min.) |
| Sección transversal del conductor | 4x 0.34 mm² |
| Diámetro externo del cable | 6.50 mm ±0.2 mm |
| Cubierta de protección óptica | 85 % |
| Espesor de la vaina exterior | approx. 0.90 mm |
| Material de aislamiento del cable | PE |
| Normas/especificaciones | IEC 61076-2-101 |
| Tensión de prueba Núcleo/Blindaje | 2000.00 V (50 Hz, 1 min.) |
| Ciclos de inserción/retiro | ≥ 750 |
| Diámetro del cable incluido el aislamiento | 1.55 mm |
| Temperatura ambiente (funcionamiento) | -40 °C ... 70 °C |
| Línea de señal de estructura del conductor | 7x 0.25 mm |
| Temperatura ambiente (instalación) | -20 °C ... 60 °C |
| Atenuación de diafonía en el extremo cercano (NEXT) | 80 dB (with 1 MHz) |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Radio de curvatura mínimo, instalación fija | 3 x D |
| Radio de curvatura más pequeño, instalación fija | 20 mm |
| Radio de curvatura mínimo, instalación flexible | 7 x D |
| Radio de curvatura mínimo, instalación móvil | 46 mm |
Descripción del producto
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, RJ45 Push-pull / IP67 straight connector, to M12 straight female, encoding: D SPEEDCON / IP67, cable length: 0.3 m
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
