PCV 5/ 2-G-7,62

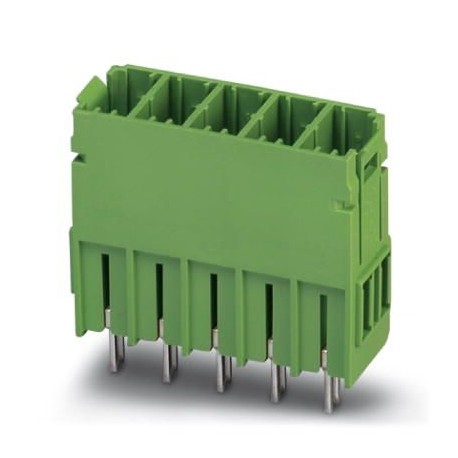

PCV 5/ 2-G-7,62 1720576 PHOENIX CONTACT Printed-circuit board connector
$1.95USD
5162 en stock
Especificaciones clave
GTIN:4046356113908
Clave de pedido:1720576
Página del catálogo:Page 538 (C-1-2013)
Unidad de embalaje:50 pc
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4046356113908 |
| Clave de pedido | 1720576 |
| Página del catálogo | Page 538 (C-1-2013) |
| Unidad de embalaje | 50 pc |
| País natal | PL (Poland) |
| Número de arancel aduanero | 85366930 |
| Cantidad mínima de pedido | 50 pc |
| Pitch (Datos Comerciales Clave) | 7.62 mm |
| (Normas y Reglamentos) | No hazardous substances above threshold values |
| Nota (Parámetros eléctricos) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Bloqueo (Datos Comerciales Clave) | without |
| Paso (Datos del material - carcasa) | 7.62 mm |
| Corriente nominal (Propiedades del artículo) | 41 A |
| Disposición de los pines (datos comerciales clave) | Linear pinning |
| Estrés por frío (Ensayos de durabilidad (B)) | -40 °C/2 h |
| Especificación (Pruebas climáticas (D)) | IEC 61984:2008-10 |
| Tipo de montaje (Datos comerciales clave) | Wave soldering |
| Sistema enchufable (Datos Comerciales Clave) | POWER COMBICON 5 |
| Especificación (Pruebas de durabilidad (B)) | ISO 6988:1985-02 |
| Especificación (Ensayos mecánicos (A)) | IEC 60512-5:1992-08 |
| Peso por pieza (sin embalaje) | 4.200 g |
| Dimensión a (Datos del material - carcasa) | 7.62 mm |
| Espaciado de pines (datos del material - carcasa) | 7.62 mm |
| Estrés térmico (Ensayos de durabilidad (B)) | 100 °C/168 h |
| Tipo de contacto (Datos Comerciales Clave) | Male connector |
| Ancho [ w ] (Datos del material - carcasa) | 18.04 mm |
| RoHS de China (normas y regulaciones) | Environmentally friendly use period: unlimited = EFUP-e |
| Altura [ h ] (Datos del material - carcasa) | 34.25 mm |
| Longitud [ l ] (Datos del material - carcasa) | 11 mm |
| Número de niveles (Datos comerciales clave) | 1 |
| Estrés corrosivo (Ensayos de durabilidad (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Gama de artículos (Datos comerciales clave) | PCV 5/..-G |
| Material de contacto (Parámetros eléctricos) | Cu alloy |
| Dimensiones del pasador (datos del material de la carcasa) | 0.8 x 1 mm |
| Espaciado entre pines (Dimensiones del producto) | 7.62 mm |
| Pin de soldadura [P] (Datos del material - carcasa) | 5 mm |
| (Ensayos ambientales y de durabilidad (E)) | CUL |
| Número de puestos (Datos Comerciales Clave) | 2 |
| Diámetro del orificio (Dimensiones del producto) | 1.3 mm |
| Número de potenciales (Datos Comerciales Clave) | 2 |
| Número de conexiones (Datos Comerciales Clave) | 2 |
| Resistencia de contacto R1 (Ensayos mecánicos (A)) | 0.4 mΩ |
| Resistencia de contacto R2 (Ensayos mecánicos (A)) | 0.5 mΩ |
| Dibujo acotado (Datos del material - carcasa) | |
| Material aislante (Datos del material - contacto) | PA |
| Tensión de sobretensión nominal (III/2) (Propiedades del artículo) | 6 kV |
| Tipo de embalaje (Dimensiones para diseño de PCB) | packed in cardboard |
| Grupo de materiales aislantes (Condiciones ambientales) | I |
| Piezas por paquete (Dimensiones para diseño de PCB) | 50 |
| Breve descripción del artículo (Datos comerciales clave) | Feed-through header |
| Diagrama (distancias de aire y distancias de fuga) | |
| Tensión de sobretensión nominal (II/2) (condiciones ambientales) | 6 kV |
| Características de la superficie (Parámetros eléctricos) | hot-dip tin-plated |
| Tensión de sobretensión nominal (III/2) (condiciones ambientales) | 6 kV |
| Tensión de sobretensión nominal (III/3) (Condiciones ambientales) | 6 kV |
| Ciclos de inserción/extracción (Pruebas mecánicas (A)) | 50 |
| Tensión de aislamiento nominal (III/2) (Propiedades del artículo) | 630 V |
| Grupo de materiales aislantes (Datos de materiales - contacto) | I |
| CTI según IEC 60112 (Datos de material - contacto) | 600 |
| Tensión de aislamiento nominal (II/2) (Condiciones ambientales) | 1000 V |
| Altura (sin pin de soldadura) (Datos del material de la carcasa) | 29.25 mm |
| Tensión nominal de aislamiento (III/2) (Condiciones ambientales) | 630 V |
| Tensión de aislamiento nominal (III/3) (Condiciones ambientales) | 630 V |
| Temperatura ambiente (montaje) (Información del embalaje) | -5 °C ... 100 °C |
| Unidades de embalaje de denominación (Dimensiones para diseño de PCB) | Pcs. |
| Temperatura ambiente (funcionamiento) (Información del embalaje) | -40 °C (dependent on the derating curve) |
| Tensión soportada a frecuencia industrial (Ensayos de durabilidad (B)) | 3.31 kV |
| Tensión soportada a frecuencia industrial (Ensayos mecánicos (A)) | 3.31 kV |
| Resultado, grado de protección, código IP (Pruebas climáticas (D)) | Finger safety with IP20 test finger |
| Tensión soportada a impulsos a nivel del mar (Ensayos de durabilidad (B)) | 7.3 kV |
| Tensión soportada al impulso a nivel del mar (Ensayos mecánicos (A)) | 7.3 kV |
| Área de contacto de la superficie metálica (capa superior) (Parámetros eléctricos) | Tin (4 - 8 µm Sn) |
| Temperatura ambiente (almacenamiento/transporte) (Información del embalaje) | -40 °C ... 70 °C |
| Clasificación de inflamabilidad según UL 94 (Datos del material - contacto) | V0 |
| Área de soldadura de la superficie metálica (capa superior) (Parámetros eléctricos) | Tin (4 - 8 µm Sn) |
| Resistencia de aislamiento, posiciones vecinas (Ensayos mecánicos (A)) | >1012Ω |
| Conexión según norma (Pruebas ambientales y de durabilidad (E)) | EN-VDE |
| Clasificación de inflamabilidad según UL 94 (Pruebas ambientales y de durabilidad (E)) | V0 |
| Fuerza de extracción por posición aprox. (Capacidad de carga de corriente / curvas de reducción) | 6.5 N |
| Fuerza de inserción por polo aprox. (Capacidad de corriente / curvas de reducción) | 8 N |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 (Datos del material - contacto) | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 (Datos del material - contacto) | 775 |
| Requisitos de inserción del soporte de contacto >20 N (capacidad de transporte de corriente / curvas de reducción) | Test passed |
| Requisito de polarización cuando se inserta >20 N (capacidad de transporte de corriente / curvas de reducción) | Test passed |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 (Datos del material - contacto) | 125 °C |
Descripción del producto
Printed circuit board base housing, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 630 V, contact surface: Tin, contact type: Male, number of potentials: 2, numb
