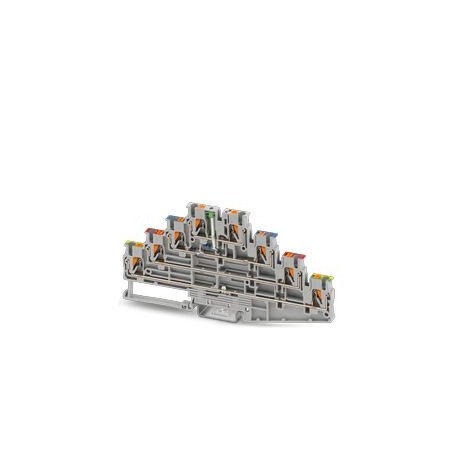

PT 2,5-PE/L RD/L BU/L LED 24 GN
PT 2,5-PE/L RD/L BU/L LED 24 GN 1336344 PHOENIX CONTACT Multi-storey terminal, number of connections: 8, num..
$9.75USD
1068 en stock
Especificaciones clave
:The max. load current must not be exceeded by the total current of all connected conductors.
Nota:When establishing a connection on the open housing side of a feed-through modular terminal block of the same series and size, the block must be provided with a cover if the expected insulation voltage is >690 V.
Color:gray
Ancho:5.2 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| The max. load current must not be exceeded by the total current of all connected conductors. | |
| Nota | When establishing a connection on the open housing side of a feed-through modular terminal block of the same series and size, the block must be provided with a cover if the expected insulation voltage is >690 V. |
| Color | gray |
| Ancho | 5.2 mm |
| Altura | 142.4 mm |
| Resultado | Test passed |
| Espectro | Service life test category 1, class B, body mounted |
| Nivel de TEA | 0.964 (m/s²)²/Hz |
| Frecuencia | f1= 5 Hz to f2= 150 Hz |
| Forma del pulso | Half-sine |
| Aceleración | 0.58g |
| Tipo de producto | Ground terminal block |
| Tipo de montaje | NS 35/7,5 |
| Especificación | DIN EN 50155 (VDE 0115-200):2022-06 |
| Número de filas | 4 |
| Duración del choque | 30 ms |
| Ancho de la tapa del extremo | 2.2 mm |
| Corriente nominal | 18 A |
| Tensión nominal | 500 V |
| Panel lateral abierto | Yes |
| Instrucciones de la prueba | X-, Y- and Z-axis |
| Longitud de pelado | 8 mm ... 10 mm |
| Sección transversal AWG | (converted acc. to IEC) |
| Profundidad en NS 35/15 | 76.1 mm |
| Grado de contaminación | 3 |
| Profundidad en NS 35/7,5 | 68.6 mm |
| Material aislante | PA |
| Número de puestos | 4 |
| Tensión de sobretensión nominal | 6 kV |
| Corriente de carga máxima | 20 A (with 4 mm² conductor cross-section) |
| Categoría de sobretensión | III |
| Sección transversal nominal | 2.5 mm² |
| Número de conexiones | 8 |
| Duración de la prueba por eje | 5 h |
| Grupo de materiales aislantes | I |
| Calibre cilíndrico interno | A3 |
| Sección transversal del conductor rígido | 0.14 mm² ... 4 mm² |
| Temperatura ambiente (montaje) | -5 °C ... 70 °C |
| Número de choques por dirección | 3 |
| Temperatura ambiente (actuación) | -5 °C ... 70 °C |
| Temperatura ambiente (funcionamiento) | -60 °C ... 105 °C (max. short-term operating temperature RTI Elec.) |
| Número de conexiones por nivel | 2 |
| Sección transversal del conductor flexible | 0.14 mm² ... 4 mm² |
| Conexión según norma | IEC 60947-7-2 |
| Sección transversal del conductor rígido [AWG] | 20 ... 12 (converted acc. to IEC) |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Toxicidad de los gases de humo NFPA 130 (SMP 800C) | passed |
| Temperatura ambiente (almacenamiento/transporte) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Sección transversal del conductor flexible [AWG] | 26 ... 12 (converted acc. to IEC) |
| Humedad admisible (almacenamiento/transporte) | 30 % ... 70 % |
| Inflamabilidad de la superficie NFPA 130 (ASTM E 162) | passed |
| Aplicación de material aislante estático en frío | -60 °C |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densidad óptica específica del humo NFPA 130 (ASTM E 662) | passed |
| Sección transversal del conductor flexible (virola con manguito de plástico) | 0.14 mm² ... 2.5 mm² |
| Índice de temperatura relativa del material de aislamiento (Elec., UL 746 B) | 130 °C |
| Sección transversal del conductor flexible (virola sin funda de plástico) | 0.14 mm² ... 2.5 mm² |
Descripción del producto
Multi-level terminal block, number of connections: 8, number of positions: 4, connection method: Push-in connection, Protective conductor connection, Rated cross section: 2.5 mm2, cross section: 0.14
