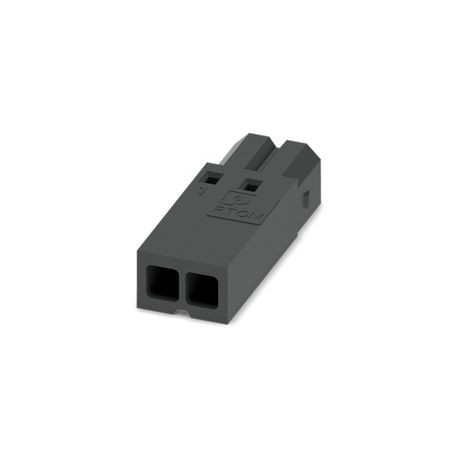

PTCM 0,5/ 2-P-2,5 BK
PTCM 0,5/ 2-P-2,5 BK 1269210 PHOENIX CONTACT PCB connector, nominal cross-section: 0.75 mm², colour: black, ..
$0.00USD
3580 en stock
Especificaciones clave
Paso:2.5 mm
Resultado:Test passed
Ancho [w]:20.8 mm
Altura [h]:3.9 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Paso | 2.5 mm |
| Resultado | Test passed |
| Ancho [w] | 20.8 mm |
| Altura [h] | 3.9 mm |
| Longitud [l] | 16.2 mm |
| Línea de productos | COMBICON Connectors XS |
| Tipo de producto | PCB connector |
| Número de ciclos | 25 |
| Especificación | IEC 60068-2-70:1995-12 |
| Número de filas | 1 |
| Familia de productos | PTCM 0,5/..-P |
| Color (Carcasa) | black (9005) |
| Sistema de conectores | COMBICON PTSM |
| Longitud de pelado | 4.1 mm ... 4.5 mm |
| Método de conexión | Crimp connection |
| Tipo de embalaje | packed in cardboard |
| Resistencia de contacto | 3.2 mΩ |
| Corriente nominal IN | 6 A |
| Tensión nominal UN | 160 V |
| Grado de contaminación | 3 |
| Material aislante | PA |
| Número de puestos | 2 |
| Tensión nominal (II/2) | 320 V |
| Resistencia de contacto R1 | 3.2 mΩ |
| Resistencia de contacto R2 | 3.4 mΩ |
| Sección transversal nominal | 0.75 mm² |
| Tensión nominal (III/2) | 160 V |
| Tensión nominal (III/3) | 160 V |
| Tipo de conexión de contacto | Socket |
| Grupo de materiales aislantes | I |
| CTI según IEC 60112 | 600 |
| Tensión de sobretensión nominal (II/2) | 2.5 kV |
| Número de posiciones probadas | 8 |
| Sección transversal del conductor AWG | 26 ... 18 (Maximum external diameter of the insulation 1.9 mm) |
| Ciclos de inserción/retiro | 25 |
| Tensión de sobretensión nominal (III/2) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) | 2.5 kV |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tensión de aislamiento nominal (II/2) | 320 V |
| Sección transversal del conductor flexible | 0.14 mm² ... 0.75 mm² (Maximum external diameter of the insulation 1.9 mm) |
| Tensión de aislamiento nominal (III/2) | 160 V |
| Tensión de aislamiento nominal (III/3) | 160 V |
| distancia mínima de fuga (II/2) | 1.6 mm |
| distancia de fuga mínima (III/2) | 1.5 mm |
| distancia de fuga mínima (III/3) | 2 mm |
| Fuerza de extracción por pos. aprox. | 2 N |
| Fuerza de inserción por pos. aprox. | 3 N |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Tensión soportada al impulso a nivel del mar | 2.95 kV |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| valor mínimo de espacio libre - campo no homogéneo (II/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/2) | 1.5 mm |
| valor mínimo de espacio libre - campo no homogéneo (III/3) | 1.5 mm |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 | 125 °C |
| Sección transversal del conductor/tipo de conductor/punto de ajuste de fuerza de tracción/valor real | 0.14 mm² / flexible / > 18 N |
Descripción del producto
PCB connector, nominal cross section: 0.75 mm2, color: black, nominal current: 6 A, rated voltage (III/2): 160 V, contact surface: Tin, contact connection type: Socket, number of rows: 1, number of po
