PTCM 0,5/ 2-P-2,5 WH

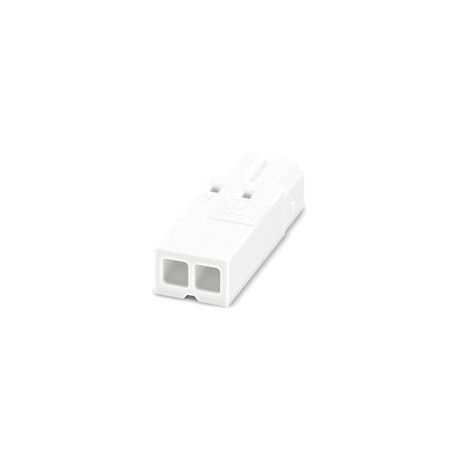

PTCM 0,5/ 2-P-2,5 WH 1269182 PHOENIX CONTACT Connector for printed circuit board, nominal section: 0.75 mm²,..
$0.25USD
40035 en stock
Especificaciones clave
Enlace:Crimp Connection
Paso:2.5 mm
Resultado:Test passed
Embalaje:Packed in carton
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Enlace | Crimp Connection |
| Paso | 2.5 mm |
| Resultado | Test passed |
| Embalaje | Packed in carton |
| Ancho [w] | 5.8 mm |
| Altura [h] | 3.9 mm |
| Longitud [l] | 16.2 mm |
| Color (Estuche) | White (9010) |
| Número de polos | 2 |
| Línea de productos | COMBICON Connectors XS |
| Tipo de producto | Printed circuit board connector |
| Número de filas | 1 |
| Familia de productos | PTCM 0.5/.. -P |
| Sistema de conectores | COMBICON PTSM |
| Resistividad de masa | 3.2 mΩ |
| Número de ciclos | 25 |
| Corriente nominal IN | 6 A |
| Tensión nominal UN | 160 V |
| Ciclos de maniobras | 25 |
| Especificación de prueba | DIN EN 60068-2-70:1996-07 |
| Grado de contaminación | 3 |
| Material de aislamiento | PA |
| Resistividad de masa R1 | 3.2 mΩ |
| Resistividad de masa R2 | 3.4 mΩ |
| Sección transversal nominal | 0.75 mm² |
| Tensión de dimensionamiento (II/2) | 320 V |
| Número de postes probados | 8 |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (III/3) | 160 V |
| Tipo de conexión de contacto | female |
| Grupo de materiales de aislamiento | The |
| CTI según IEC 60112 | 600 |
| Sección transversal del conductor AWG | 26 ... 18 (Maximum insulation outer diameter 1.9 mm) |
| Tensión de impulso nominal (II/2) | 2.5 kV |
| Valor mínimo de fuga (II/2) | 1.6 mm |
| Tensión de impulso nominal (III/2) | 2.5 kV |
| Tensión de impulso nominal (III/3) | 2.5 kV |
| Dimensionamiento de la tensión de impulso (II/2) | 2.5 kV |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Valor mínimo de fuga (III/2) | 1.5 mm |
| Valor mínimo de fuga (III/3) | 2 mm |
| Tensión de aislamiento nominal (II/2) | 320 V |
| Dimensionamiento de la tensión de impulso (III/2) | 2.5 kV |
| Dimensionamiento de la tensión de impulso (III/3) | 2.5 kV |
| Fuerza de tracción por poste aprox. | 2 N |
| Temperatura ambiente (de funcionamiento) | -40 °C ... 105 °C (depending on the derating curve) |
| Tensión de aislamiento nominal (III/2) | 160 V |
| Sección transversal del conductor flexible | 0.14 mm² ... 0.75 mm² (Maximum insulation outer diameter 1.9 mm) |
| Fuerza de inserción por polo aprox. | 3 N |
| Tensión de aislamiento nominal (III/3) | 160 V |
| Longitud de la sección a pelar | 4.1 mm ... 4.5 mm |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Clase de combustibilidad según UL 94 | V0 |
| Tensión de impulso vertical sobre el nivel del mar | 2.95 kV |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 1.5 mm |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 1.5 mm |
| Valor mínimo de holgura - rango no homogéneo (III/3) | 1.5 mm |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Temperatura de prueba de dureza Brinell según EN 60695-10-2 | 125 °C |
| Temperatura de ignición del filamento GWIT según EN 60695-2-13 | 775 |
| Índice de inflamabilidad del filamento GWFI según EN 60695-2-12 | 850 |
| Sección transversal del conductor/tipo de conductor/valor nominal/valor real de la fuerza de tracción | 0.14 mm² / flexible / > 18 N |
Descripción del producto
PCB connector, nominal cross-section: 0.75 mm², colour: white, nominal current: 6 A, nominal voltage (III/2): 160 V, surface contacts: Tin, contact type: Female, number of rows: 1, number of poles: 2,
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
