PTDA 1,5/13-3,5

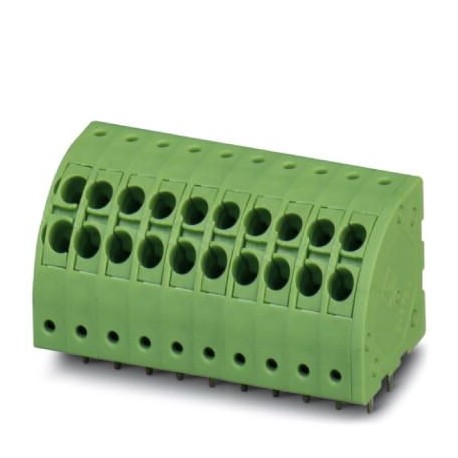

PTDA 1,5/13-3,5 1725055 PHOENIX CONTACT PCB terminal block
$6.61USD
1544 en stock
Especificaciones clave
GTIN:4046356129060
Nota:Made to Order (non-returnable)
Clave de pedido:1725055
Página del catálogo:Page 407 (C-1-2013)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4046356129060 |
| Nota | Made to Order (non-returnable) |
| Clave de pedido | 1725055 |
| Página del catálogo | Page 407 (C-1-2013) |
| Unidad de embalaje | 50 pc |
| País natal | PL (Poland) |
| (Datos de conexión) | CUL |
| Número de arancel aduanero | 85369010 |
| Cantidad mínima de pedido | 50 pc |
| Pitch (Datos Comerciales Clave) | 3.5 mm |
| (Normas y Reglamentos) | No hazardous substances above threshold values |
| Altura (Datos Comerciales Clave) | 16 mm |
| Longitud de pelado (Dimensiones) | 10 mm |
| Gama de artículos (Dimensiones) | PTDA 1,5/ |
| Corriente nominal IN (Dimensiones) | 13.5 A |
| Superficie del pin de soldadura (Dimensiones) | |
| Material aislante (Dimensiones) | PA |
| Número de posiciones (Dimensiones) | 13 |
| Dimensión a (Datos Comerciales Clave) | 42 mm |
| Corriente máxima de carga (Dimensiones) | 13.5 A |
| Espaciado entre pines (datos comerciales clave) | 3.5 mm |
| Tensión nominal (II/2) (Dimensiones) | 400 V |
| Ancho [ w ] (Datos comerciales clave) | 46.9 mm |
| Altura [ h ] (Datos Comerciales Clave) | 19.5 mm |
| Longitud [ l ] (Datos Comerciales Clave) | 16 mm |
| Sección transversal nominal (Dimensiones) | 1.5 mm² |
| Tensión nominal (III/2) (Dimensiones) | 240 V |
| Tensión nominal (III/3) (Dimensiones) | 200 V |
| Diámetro del agujero (Datos comerciales clave) | 1.3 mm |
| Pin de soldadura [P] (Datos comerciales clave) | 3.5 mm |
| Peso por pieza (sin embalaje) | 14.530 g |
| RoHS de China (normas y regulaciones) | Environmentally friendly use period: unlimited = EFUP-e |
| Grupo de materiales aislantes (Dimensiones) | I |
| Tensión de sobretensión nominal (II/2) (Dimensiones) | 2.5 kV |
| Tensión de sobretensión nominal (III/2) (Dimensiones) | 2.5 kV |
| Tensión de sobretensión nominal (III/3) (Dimensiones) | 2.5 kV |
| Sección transversal del conductor AWG máx. (General) | 16 |
| Sección transversal del conductor AWG mín. (General) | 24 |
| Sección transversal del conductor sólido máx. (General) | 1.5 mm² |
| Sección transversal del conductor sólido mín. (General) | 0.2 mm² |
| Conexión según norma (Dimensiones) | EN-VDE |
| Sección transversal del conductor flexible máx. (General) | 1.5 mm² |
| Sección transversal del conductor flexible mín. (General) | 0.2 mm² |
| Conexión según norma (Datos de conexión) | EN-VDE |
| Clasificación de inflamabilidad según UL 94 (Dimensiones) | V0 |
| Clasificación de inflamabilidad según UL 94 (datos de conexión) | V0 |
| 2 conductores con la misma sección transversal, sólidos máx. (General) | 1.5 mm² |
| 2 conductores con la misma sección transversal, sólido mín. (General) | 0.2 mm² |
| 2 conductores con la misma sección transversal, trenzados máx. (General) | 1.5 mm² |
| 2 conductores con la misma sección transversal, trenzados mín. (General) | 0.2 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico máx. (General) | 0.5 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico mín. (General) | 0.5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico máx. (General) | 1.5 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico mín. (General) | 0.5 mm² |
| 2 conductores de la misma sección, trenzados, casquillos sin funda de plástico, máx. (General) | 1.5 mm² |
| 2 conductores de la misma sección, trenzados, casquillos sin funda de plástico, mín. (General) | 0.5 mm² |
| 2 conductores de la misma sección, trenzados, casquillos TWIN con funda de plástico, máx. (General) | 0.5 mm² |
| 2 conductores de la misma sección, trenzados, casquillos TWIN con funda de plástico, mín. (General) | 0.5 mm² |
Descripción del producto
Terminal block for printed circuit board, nominal current: 17.5 A, nominal voltage (III/2): 240 V, nominal cross-section: 1.5 mm², number of potentials: 13, number of rows: 1, number of poles per row:
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
