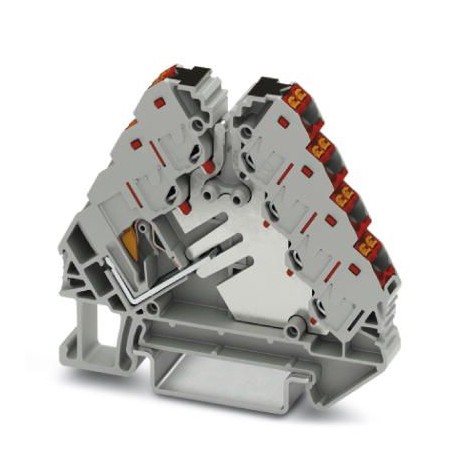

PTRVB 4-FI /RD
PTRVB 4-FI /RD 3270220 PHOENIX CONTACT Potential distributors
$0.00USD
4419 en stock
Especificaciones clave
GTIN:4055626186368
Clave de pedido:3270220
Página del catálogo:Page 46 (C-1-2017)
Unidad de embalaje:10 pc
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4055626186368 |
| Clave de pedido | 3270220 |
| Página del catálogo | Page 46 (C-1-2017) |
| Unidad de embalaje | 10 pc |
| Ancho (General) | 8.3 mm |
| Longitud (general) | 64 mm |
| País natal | PL (Poland) |
| Nota (Dimensiones) | Only the “CRIMPFOX 6” crimping pliers may be used for crimping with 6 mm² stranded and ferrule. |
| (Datos de conexión) | IEC 60947-7-1 |
| Número de arancel aduanero | 85369010 |
| (Datos comerciales clave) | 6 mm2/ 1.4 kg |
| Cantidad mínima de pedido | 10 pc |
| Altura NS 35/15 (General) | 63 mm |
| Altura NS 35/7,5 (General) | 55.5 mm |
| Color (Datos Comerciales Clave) | gray |
| (Normas y Reglamentos) | No hazardous substances above threshold values |
| Longitud de pelado (Dimensiones) | 10 mm ... 12 mm |
| Método de conexión (Dimensiones) | Push-in connection |
| Punto de ajuste (datos comerciales clave) | 1 N |
| Nivel de TEA (Datos Comerciales Clave) | 6.12 (m/s2)2/Hz |
| Conexión de alimentación (Dimensiones) | Feed-in stage |
| Potenciales (Datos Comerciales Clave) | 1 |
| Forma de choque (Datos comerciales clave) | Half-sine |
| Aceleración (Datos Comerciales Clave) | 30g |
| Espectro de prueba (datos comerciales clave) | Service life test category 2, bogie-mounted |
| Duración del impacto (datos comerciales clave) | 18 ms |
| Frecuencia de pruebas (Datos comerciales clave) | f1= 5 Hz to f2= 250 Hz |
| Peso por pieza (sin embalaje) | 20.620 g |
| Panel lateral abierto (Datos comerciales clave) | Yes |
| Instrucciones de prueba (Datos comerciales clave) | X-, Y- and Z-axis (pos. and neg.) |
| RoHS de China (normas y regulaciones) | Environmentally friendly use period: unlimited = EFUP-e |
| Número de niveles (Datos comerciales clave) | 4 |
| Protección de dedos (Datos comerciales clave) | guaranteed |
| Resultado de la prueba de choque (datos comerciales clave) | Test passed |
| Pruebas de flexión (datos comerciales clave) | 135 |
| Corriente nominal IN (Datos Comerciales Clave) | 32 A (Supply, for 4 mm² conductor cross section) |
| Tensión nominal UN (Datos comerciales clave) | 250 V |
| Corriente de corta duración (Datos Comerciales Clave) | 0.72 kA |
| Material aislante (Datos comerciales clave) | PA |
| Número de puestos (Datos Comerciales Clave) | 2 |
| Tensión de sobretensión nominal (datos comerciales clave) | 4 kV |
| Resultado de la prueba de tracción (Datos comerciales clave) | Test passed |
| Corriente máxima de carga (Datos comerciales clave) | 37 A (Service Entrance) |
| Categoría de sobretensión (Datos comerciales clave) | III |
| Resultado de la prueba de envejecimiento (Datos comerciales clave) | Test passed |
| Ajuste ceñido en el soporte (datos comerciales clave) | NS 35 |
| Corriente total máxima (Datos comerciales clave) | 37 A (per potential distributor) |
| Sección transversal nominal (Datos comerciales clave) | 1.5 mm² |
| Número de conexiones (Datos Comerciales Clave) | 13 |
| Resultado de la prueba de flexión (Datos comerciales clave) | Test passed |
| Resultado de la prueba térmica (Datos comerciales clave) | Test passed |
| Duración de la prueba por eje (Datos comerciales clave) | 5 h |
| Sección transversal del conductor AWG máx. (Dimensiones) | 10 |
| Sección transversal del conductor AWG mín. (Dimensiones) | 24 |
| Conexión según norma (Dimensiones) | IEC 60947-7-1 |
| Punto de ajuste de la fuerza de tracción (datos comerciales clave) | 50 N |
| Sección transversal del conductor sólido máx. (Dimensiones) | 6 mm² |
| Sección transversal del conductor sólido mín. (Dimensiones) | 0.2 mm² |
| Grupo de materiales aislantes (Datos comerciales clave) | I |
| Requisitos, caída de tensión (Datos Comerciales Clave) | ≤ 3.2 mV |
| Protección del dorso de la mano (Datos comerciales clave) | guaranteed |
| Velocidad de rotación de la prueba de flexión (datos comerciales clave) | 10 rpm |
| Resultado de la prueba de caída de tensión (Datos comerciales clave) | Test passed |
| Punto de ajuste de la prueba de sobretensión (datos comerciales clave) | 4.8 kV |
| Color de los elementos de conexión (Datos Comerciales Clave) | red |
| Sección transversal del conductor flexible máx. (Dimensiones) | 6 mm² |
| Sección transversal del conductor flexible mín. (Dimensiones) | 0.2 mm² |
| Conexión según norma (Datos de conexión) | IEC 60947-7-1 |
| Resultado de la prueba de sobretensión (Datos comerciales clave) | Test passed |
| Sección transversal nominal de alimentación (Datos comerciales clave) | 4 mm² |
| NF F16-101, NF F10-102 Clase F (Datos Comerciales Clave) | 2 |
| NF F16-101, NF F10-102 Clase I (Datos comerciales clave) | 2 |
| Número de choques por dirección (Datos Comerciales Clave) | 3 |
| Resultado del ajuste apretado del soporte (Datos comerciales clave) | Test passed |
| Resultado de estabilidad de cortocircuito (Datos comerciales clave) | Test passed |
| Especificación de prueba, prueba de choque (datos comerciales clave) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Resultado de la prueba de aumento de temperatura (Datos comerciales clave) | Test passed |
| Índice de oxígeno (DIN EN ISO 4589-2) (Datos comerciales clave) | >32 % |
| Sección transversal máxima del conductor AWG, flexible (Dimensiones) | 10 |
| Sección transversal mínima del conductor AWG, flexible (Dimensiones) | 24 |
| Clasificación de inflamabilidad según UL 94 (datos de conexión) | V0 |
| Especificación de la prueba de protección contra impactos (datos comerciales clave) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Ensayo de tracción de la sección transversal del conductor (Datos comerciales clave) | 2.5 mm² |
| Método de ensayo de llama (DIN EN 60695-11-10) (Datos comerciales clave) | V0 |
| Clasificación de inflamabilidad según UL 94 (datos comerciales clave) | V0 |
| Toxicidad de los gases de humo NFPA 130 (SMP 800C) (Datos comerciales clave) | passed |
| Resultado de la prueba de oscilación y ruido de banda ancha (datos comerciales clave) | Test passed |
| Punto de ajuste de la tensión soportada a frecuencia industrial (datos comerciales clave) | 1.5 kV |
| Inflamabilidad de la superficie NFPA 130 (ASTM E 162) (Datos comerciales clave) | passed |
| Sección transversal/peso del conductor para prueba de flexión (datos comerciales clave) | 0.14 mm² / 0.2 kg |
| Prueba de cortocircuito de la sección transversal del conductor (datos comerciales clave) | 6 mm² |
| Aplicación de material aislante estático en frío (Datos Comerciales Clave) | -60 °C |
| Comportamiento en caso de incendio de vehículos ferroviarios (DIN 5510-2) (Datos Comerciales Clave) | Test passed |
| Disipación máxima de potencia en condiciones nominales (Datos comerciales clave) | 0.56 W (the value is multiplied when connecting multiple levels) |
| Liberación de calor calorimétrico NFPA 130 (ASTM E 1354) (Datos comerciales clave) | 27,5 MJ/kg |
| Resultado de la prueba de tensión soportada a frecuencia industrial (Datos comerciales clave) | Test passed |
| Especificación de prueba, oscilación, ruido de banda ancha (datos comerciales clave) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 (Datos de conexión) | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 (Datos de conexión) | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 (Datos de conexión) | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 (Datos de conexión) | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R22 (Datos comerciales clave) | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R23 (Datos comerciales clave) | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R24 (Datos comerciales clave) | HL 1 - HL 3 |
| Protección contra incendios para vehículos ferroviarios (DIN EN 45545-2) R26 (Datos comerciales clave) | HL 1 - HL 3 |
| Densidad óptica específica del humo NFPA 130 (ASTM E 662) (Datos comerciales clave) | passed |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico máx. (Dimensiones) | 6 mm² |
| Sección transversal del conductor flexible, con casquillo con manguito de plástico mín. (Dimensiones) | 0.2 mm² |
| Índice de temperatura relativa del material aislante (Elec., UL 746 B) (Datos comerciales clave) | 130 °C |
| Sección transversal del conductor flexible, con casquillo sin funda de plástico máx. (Dimensiones) | 6 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico mín. (Dimensiones) | 0.2 mm² |
| Prueba de características térmicas (llama de aguja) duración efectiva (Datos Comerciales Clave) | 30 s |
| Prueba de envejecimiento de los ciclos de temperatura de los bloques de terminales modulares sin tornillos (datos comerciales clave) | 192 |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) (Datos comerciales clave) | 125 °C |
| Resultado de la prueba de estabilidad mecánica de los puntos terminales (conexión de 5 conductores) (Datos Comerciales Clave) | Test passed |
Descripción del producto
Potential distributor, with power supply option up to 6 mm², nominal voltage: 250 V, nominal current: 17.5 A, connection type: Push-in connection, Sizing cross-section: 1.5 mm², cross-section: 0.14 mm
