En stock Producto destacado
PTSM 0,5/ 4-2,5-H SMD R24

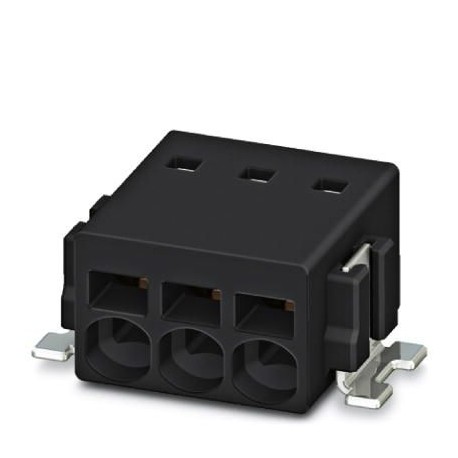

PTSM 0,5/ 4-2,5-H SMD R24 1702474 PHOENIX CONTACT PCB terminal block
$1.14USD
8805 en stock
Especificaciones clave
GTIN:4046356592314
Clave de pedido:1702474
Página del catálogo:Page 53 (C-1-2013)
Unidad de embalaje:770 pc
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4046356592314 |
| Clave de pedido | 1702474 |
| Página del catálogo | Page 53 (C-1-2013) |
| Unidad de embalaje | 770 pc |
| País natal | IN (India) |
| Número de arancel aduanero | 85369010 |
| (Condiciones ambientales) | Test passed |
| Cantidad mínima de pedido | 770 pc |
| (Información del embalaje) | Following IEC 60068-2-58:2005-02 |
| Calor seco (Prueba de vibración) | 168 h/100°C |
| Nota (Capacidad de conexión) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Voltaje (Pruebas eléctricas) | 32 V |
| Calor húmedo (Prueba de vibración) | 48 h/30 °C/92 % |
| Pitch (Datos Comerciales Clave) | 2.5 mm |
| (Normas y Reglamentos) | No hazardous substances above threshold values |
| Resultado de la prueba (Prueba de vibración) | Test passed |
| Corriente nominal (prueba de extracción) | 6 A |
| Paso (Datos del material - carcasa) | 2.5 mm |
| Proceso (Información de embalaje) | Reflow soldering |
| Corriente nominal (Propiedades del artículo) | 6 A |
| Disposición de los pines (datos comerciales clave) | Linear pad geometry |
| Especificación (Pruebas eléctricas) | IEC 60664-1:1992-10 + A1:2000-02 + A2:2002-05 |
| Resultado de la prueba (condiciones ambientales) | Test passed |
| Título (Datos del material - carcasa) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Tipo de montaje (Datos comerciales clave) | SMD soldering |
| Especificación de prueba (Prueba de vibración) | IEC 60998-1:2002-12 |
| (Método de terminación y conexión) | 0.75 mm² / flexible / > 35 N |
| Prueba de conexión (condiciones ambientales) | IEC 60998-2-2:2002-12 |
| Peso por pieza (sin embalaje) | 1.430 g |
| Dimensión a (Datos del material - carcasa) | 7.5 mm |
| Espaciado de pines (datos del material - carcasa) | 2.5 mm |
| Especificación (Información del embalaje) | Following IPC/JEDEC J-STD-020D.1:2008-03 |
| Ancho [ w ] (Datos del material - carcasa) | 12.6 mm |
| RoHS de China (normas y regulaciones) | Environmentally friendly use period: unlimited = EFUP-e |
| Material de contacto (capacidad de conexión) | Cu alloy |
| Altura [ h ] (Datos del material - carcasa) | 5.12 mm |
| Longitud [ l ] (Datos del material - carcasa) | 9 mm |
| Número de niveles (Datos comerciales clave) | 1 |
| Método de conexión (Datos Comerciales Clave) | Push-in spring connection |
| Gama de artículos (Datos comerciales clave) | PTSM 0,5/..-H-SMD |
| Espaciado entre pines (Dimensiones del producto) | 2.5 mm |
| Longitud de pelado (Parámetros eléctricos) | 6 mm |
| Número de puestos (Datos Comerciales Clave) | 4 |
| Número de potenciales (Datos Comerciales Clave) | 4 |
| [W] Ancho de cinta (Dimensiones para diseño de PCB) | 24 mm |
| Número de conexiones (Datos Comerciales Clave) | 4 |
| Tensión de sobretensión nominal (III/2) (prueba de extracción) | 2.5 kV |
| Grupo de materiales aislantes (Ensayos eléctricos) | IIIa |
| Dibujo acotado (Datos del material - carcasa) | |
| Material aislante (Datos del material - contacto) | LCP |
| Tensión de sobretensión nominal (II/2) (Pruebas eléctricas) | 2.5 kV |
| Tensión de sobretensión nominal (III/2) (Propiedades del artículo) | 2.5 kV |
| Características de la superficie (capacidad de conexión) | hot-dip tin-plated |
| Tipo de embalaje (Dimensiones para diseño de PCB) | 24 mm wide tape |
| [A] Diámetro de la bobina (Dimensiones para el diseño de PCB) | 330 mm |
| Piezas por paquete (Dimensiones para diseño de PCB) | 770 |
| Tensión nominal de sobretensión (III/2) (Pruebas eléctricas) | 2.5 kV |
| Tensión nominal de sobretensión (III/3) (Pruebas eléctricas) | 2.5 kV |
| Breve descripción del artículo (Datos comerciales clave) | PCB terminal block |
| Diagrama (distancias de aire y distancias de fuga) | |
| Dibujo dimensional (Dimensiones para diseño de PCB) | |
| Nivel de sensibilidad a la humedad (Información del embalaje) | MSL 1 |
| Tipo de embalaje exterior (Dimensiones para diseño de PCB) | Transparent-Bag |
| Tensión de aislamiento nominal (III/2) (prueba de extracción) | 160 V |
| Temperatura ambiente (montaje) (Notas de procesamiento) | -5 °C ... 100 °C |
| Prueba de extracción (Método de terminación y conexión) | IEC 60998-2-2:2002-12 |
| Temperatura ambiente (operación) (Notas de procesamiento) | -40 °C |
| Tensión nominal de aislamiento (II/2) (Pruebas eléctricas) | 160 V |
| Tensión de aislamiento nominal (III/2) (Propiedades del artículo) | 160 V |
| Grupo de materiales aislantes (Datos de materiales - contacto) | IIIa |
| Tensión nominal de aislamiento (III/2) (Pruebas eléctricas) | 160 V |
| Tensión nominal de aislamiento (III/3) (Ensayos eléctricos) | 32 V |
| Ciclos de soldadura en el reflujo (Información del embalaje) | 3 |
| CTI según IEC 60112 (Datos de material - contacto) | 175 |
| Temperatura de clasificación Tc (Información del embalaje) | 260 °C |
| Sección transversal del conductor sólido (Parámetros eléctricos) | 0.14 mm² ... 0.5 mm² |
| Altura (sin pin de soldadura) (Datos del material de la carcasa) | 5.12 mm |
| Unidades de embalaje de denominación (Dimensiones para diseño de PCB) | Pcs. |
| Calor seco (capacidad de transporte de corriente / curvas de reducción) | 168 h/100°C |
| [W2] Dimensión total de la bobina (Dimensiones para el diseño de PCB) | 30.4 mm |
| Sección transversal del conductor flexible (Parámetros eléctricos) | 0.2 mm² ... 0.5 mm² (up to 0.75 mm² supported, at a rated insulation voltage of 32 V at III/2) |
| Calor húmedo (Capacidad de carga de corriente / curvas de reducción) | 48 h/30 °C/92 % |
| Resultado de la prueba (capacidad de transporte de corriente / curvas de reducción) | Test passed |
| Temperatura ambiente (almacenamiento/transporte) (Notas de procesamiento) | -40 °C ... 70 °C |
| (Resistencia al envejecimiento, humedad y penetración de sólidos) | UL |
| Sección transversal del conductor AWG / kcmil (Parámetros eléctricos) | 26 ... 20 |
| Prueba de daños y aflojamiento del conductor (condiciones ambientales) | IEC 60998-2-2:2002-12 |
| Área de soldadura de superficie metálica (capa superior) (capacidad de conexión) | Tin (4 - 8 µm Sn) |
| Punto terminal de superficie metálica (capa superior) (capacidad de conexión) | Tin (4 - 8 µm Sn) |
| Clasificación de inflamabilidad según UL 94 (Datos del material - contacto) | V0 |
| Especificación de prueba (capacidad de transporte de corriente / curvas de reducción) | IEC 60998-1:2002-12 |
| Conexión según norma (resistencia al envejecimiento, humedad y penetración de sólidos) | EN-VDE |
| Sección transversal del conductor / tipo de conductor / fuerza de tracción (método de terminación y conexión) | 0.14 mm² / solid / > 7 N |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico (Parámetros eléctricos) | 0.25 mm² ... 0.5 mm² |
| Clasificación de inflamabilidad según UL 94 (Resistencia al envejecimiento, humedad y penetración de sólidos) | V0 |
| Resistencia al envejecimiento, a la humedad, a la penetración de objetos sólidos y a la penetración perjudicial de agua (Curvas de capacidad de carga de corriente/degradación) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Descripción del producto
Terminal block for printed circuit board, nominal current: 6 A, nominal voltage (III/2): 160 V, nominal section: 0.5 mm², number of potentials: 4, number of rows: 1, number of poles per row: 4, family
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
