RCK-TGUM/BL12/10,0PUR-U

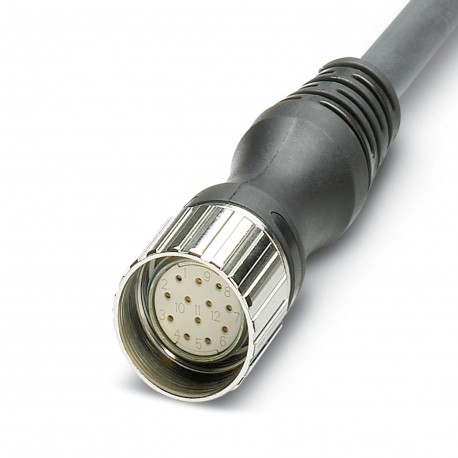

RCK-TGUM/BL12/10,0PUR-U 1684027 PHOENIX CONTACT Master cable
$145.53USD
100 en stock
Especificaciones clave
:60 V DC
Blindado:no
Tipo de cable:PUR/PVC black [PUR]
Solicitud:Sensor/actuator box
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 60 V DC | |
| Blindado | no |
| Tipo de cable | PUR/PVC black [PUR] |
| Solicitud | Sensor/actuator box |
| Diseño de la cabeza | Socket |
| Longitud del cable | 10 m |
| Peso del cable | 107.4 kg/km |
| Tipo de producto | Master cable, assembled |
| Estilo UL AWM | 20549 (80°C/300 V) |
| Giro general | Wires twisted in layers |
| Línea de señal AWG | 22 |
| Revisión del artículo | 08 |
| Resistencia a las llamas | DIN EN 50265 |
| Tipo de rosca de cabeza | M23 |
| Material de la carcasa | PUR |
| Otra resistencia | Highly resistant to acids, alkaline solutions and solvents |
| Método de conexión | Fixed connection |
| Salida del cable de la cabeza | straight |
| Resistencia al aceite | according to VDE 0472 Part 803 |
| Material conductor | Bare Cu litz wires |
| Tensión nominal UN | 48 V AC |
| Notas sobre el funcionamiento | The master cable is earmarked for use on the sensor/actuator boxes with an M23 plug-in connection. |
| Cable único, color | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet |
| Propiedades especiales | Silicone-free |
| Dibujo dimensional | |
| Número de puestos | 12 |
| Grado de protección | IP65 |
| Resistencia de aislamiento | ≥ 5 MΩ*km |
| Vaina externa, color | black RAL 9005 |
| Espesor de la vaina interior | ≥ 0.15 mm |
| Tensión nominal, cable | 300 V AC |
| Material de la funda exterior | PUR |
| Visualización de estado presente | No |
| Tensión de prueba Núcleo/Núcleo | 2000 V (50 Hz, 5 min.) |
| Sección transversal del conductor | 8x 0.34 mm² (Signal line) |
| Diámetro externo del cable | 8.50 mm ±0.2 mm |
| Espesor de la vaina exterior | ≥ 0.38 mm |
| Material de aislamiento del cable | PVC |
| Resistencia máxima del conductor | ≤ 53 Ω/km (Signal line) |
| Diámetro del cable incluido el aislamiento | 1.3 mm ±0.1 mm (Signal line) |
| Temperatura ambiente (funcionamiento) | -40 °C ... 90 °C (cable, fixed installation) |
| Línea de señal de estructura del conductor | 19x 0.15 mm |
| Capacidad de carga dinámica (flexión) | Max. bending cycles: 1500000, Bending radius: 10 x D, Traversing path: 2 m, Traversing rate: 2 m/s |
| Material de contacto, lado del cable maestro | CU alloy |
| Radio de curvatura mínimo, instalación fija | 7.5 x D |
| Radio de curvatura más pequeño, instalación fija | 64 mm |
| Radio de curvatura mínimo, instalación flexible | 10 x D |
| Radio de curvatura mínimo, instalación móvil | 85 mm |
| Material de la superficie de contacto, lado del cable maestro | gold-plated |
| Material del soporte de contactos en el lado del cable maestro | PA |
Descripción del producto
M23 connection female, straight, 12 poles, with 10 m main cable, Pin 9 and 10 linked
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
