RCK-TGUM/BL16+3/10,0PUR-U

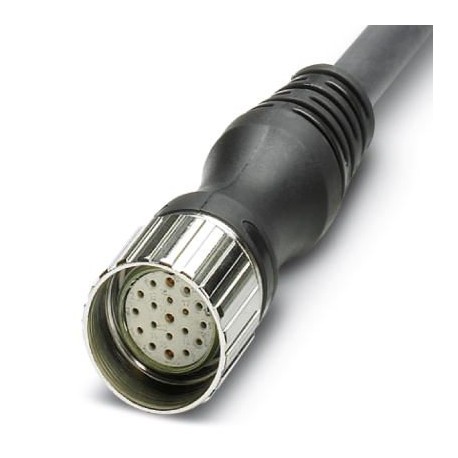

RCK-TGUM/BL16+3/10,0PUR-U 1684069 PHOENIX CONTACT Master cable
$209.86USD
80 en stock
Especificaciones clave
GTIN:4017918172053
(Cable):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clave de pedido:1684069
(General):IP67
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918172053 |
| (Cable) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clave de pedido | 1684069 |
| (General) | IP67 |
| Página del catálogo | Page 128 (PC-2009) |
| Unidad de embalaje | 1 pc |
| País natal | DE (Germany) |
| RoHS de China (cable) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Cable) | Lead 7439-92-1 |
| Número de arancel aduanero | 85444290 |
| (Material aislante) | 1-8 / 5 (PE) = 12 = GN/YE |
| (Asignación de conexión) | -5 °C ... 80 °C (cable, flexible installation) |
| Nota (Datos Comerciales Clave) | The master cable is earmarked for use on the sensor/actuator boxes with an M23 plug-in connection. |
| Grado de protección (General) | IP65 |
| Tipo de cable (Asignación de conexión) | PUR/PVC black |
| Tensión nominal (Datos comerciales clave) | 150 V |
| Colores de los cables (asignación de conexiones) | brown, blue, green/yellow, white, green, yellow, gray, pink, red, black, violet, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown, white/gray, gray/brown |
| Peso del cable (Asignación de conexión) | 183.7 kg/km |
| Longitud del cable (Condiciones ambientales) | 10 m |
| Estilo UL AWM (Asignación de conexión) | 20549 (80°C/300 V) |
| Peso por pieza (sin embalaje) | 1,900.000 g |
| Giro general (Asignación de conexión) | Wires twisted in layers |
| Método de conexión (condiciones ambientales) | M23 plug connection |
| Línea de señal AWG (Asignación de conexión) | 20 |
| Ruta de recorrido (asignación de conexión) | 2 m |
| Velocidad de desplazamiento (asignación de conexión) | 2 m/s |
| Fuente de alimentación AWG (Asignación de conexiones) | 17 |
| Resistencia a las llamas (Asignación de conexiones) | according to DIN EN 50265 |
| Otra resistencia (Asignación de conexión) | Highly resistant to acids, alkaline solutions and solvents |
| Temperatura ambiente (funcionamiento) (General) | -40 °C ... 125 °C (Plug / socket) |
| Número de puestos (Datos Comerciales Clave) | 19 |
| Resistencia al aceite (Asignación de conexiones) | according to VDE 0472 Part 803 |
| Abreviatura de cable (Asignación de conexión) | LiYY11Y-HF |
| Material del conductor (Asignación de conexiones) | Bare Cu litz wires |
| Propiedades especiales (Asignación de conexión) | Silicone-free |
| Tensión de prueba, cable (Asignación de conexiones) | 2000 V |
| Vaina exterior, color (Asignación de conexiones) | black RAL 9005 |
| Espesor de la vaina interior (Asignación de conexiones) | ≥ 0.15 mm |
| Material de la cubierta interior (Asignación de conexiones) | PVC |
| Tensión nominal del cable (Asignación de conexiones) | 300 V |
| Espesor de la cubierta exterior (Asignación de conexiones) | ≥ 0.76 mm |
| Material de la cubierta exterior (Asignación de conexiones) | PUR |
| Sección transversal del conductor (Asignación de conexiones) | 16x 0.5 mm² (Signal line) |
| Número de ciclos de plegado (Asignación de conexión) | 1500000 |
| Tipo de cable (abreviatura) (Asignación de conexión) | PUR |
| Diámetro exterior del cable D (Asignación de conexiones) | 10.5 mm ±0.2 mm |
| Material de la carcasa (datos del cable maestro/datos de conexión) | PUR |
| Material de aislamiento del conductor (Asignación de conexiones) | PVC |
| Temperatura ambiente (funcionamiento) (Asignación de conexiones) | -40 °C ... 90 °C (cable, fixed installation) |
| Línea de señal de estructura del conductor (asignación de conexiones) | 28x 0.15 mm |
| Diámetro del núcleo incluido el aislamiento (Asignación de conexiones) | 1.5 mm ±0.1 mm (Signal line) |
| Estructura del conductor, suministro de tensión (asignación de conexiones) | 56x 0.15 mm |
| Ranura/posición = pin = color del conductor (material de aislamiento) | 1 / 4 (A) = 15 = WH |
| Radio de curvatura mínimo, instalación fija (Asignación de conexión) | 7.5 x D |
| Radio de curvatura mínimo, instalación flexible (Asignación de conexión) | 10 x D |
| Radio de curvatura mínimo, aplicaciones de cadena portacables (Asignación de conexión) | 10 x D |
| Material de contacto, lado del cable maestro (datos del cable maestro/datos de conexión) | CU alloy |
| Material de la superficie de contacto, lado del cable maestro (datos del cable maestro/datos de conexión) | Gold-plated |
| Material del soporte de contactos en el lado del cable maestro (datos del cable maestro/datos de conexión) | PA |
Descripción del producto
Main cable, application: sensor/actuator box Plastic, number of poles: 19, occupancy of plug-in stations: Double, status indication: No; Main cable connection: M23 plug-in connection, PUR/PVC, cable l
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
