En stock Producto destacado
SAC-4P-M12MS/24,0-28X SH OD

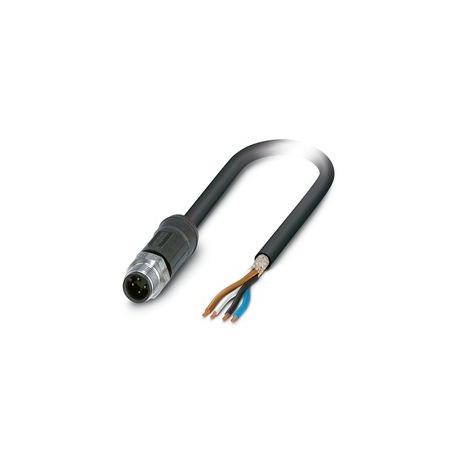

SAC-4P-M12MS/24,0-28X SH OD 1553563 PHOENIX CONTACT Sensor/actuator cable, 4-pole, M12 straight connector, f..
$111.35USD
136 en stock
Especificaciones clave
:60 V DC
Tipo:Plug straight M12
Codificación:A
Blindado:yes
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 60 V DC | |
| Tipo | Plug straight M12 |
| Codificación | A |
| Blindado | yes |
| Blindaje | Braided copper wires |
| Tipo de cable | PE-X black |
| Solicitud | External areas |
| Aceleración | 10 m/s² |
| Longitud del cable | 24 m |
| Peso del cable | 74 kg/km |
| Libre de halógenos | in accordance with DIN VDE 0472 part 815 |
| Tipo de producto | Sensor/actuator cable |
| Símbolo corto | Li2X2X-C-Vl-2X |
| Giro general | 4 wires, twisted |
| Material de sellado | FPM |
| Radio de curvatura | 68 mm |
| Capacidad del cable | ≤ 100 nF/km (Conductor-conductor, asymmetrical/touching) |
| Visualización de estado | No |
| Línea de señal AWG | 20 |
| Camino transversal | 10 m |
| Velocidad de desplazamiento | 3 m/s |
| Resistencia del cable | ≤ 39 Ω/km (at 20 °C) |
| Material de contacto | CuSn |
| Resistencia a las llamas | according to DIN 60332-1-2 |
| Otra resistencia | UV resistant according to DIN VDE 0276-605 |
| Resistencia al aceite | in accordance with DIN EN 60811-2-1 |
| Material conductor | Bare Cu litz wires |
| Resistencia de contacto | ≤ 5 mΩ |
| Corriente nominal IN | 4 A |
| Tensión nominal UN | 48 V AC |
| Circuito de protección | unwired |
| Cable único, color | brown, white, blue, black |
| Propiedades especiales | Irradiated |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Número de puestos | 4 |
| Tensión de prueba, cable | ≥ 3000 V AC |
| Inductancia del conductor | 0.64 mH/km (at 1 kHz) |
| Número de salidas de cable | 1 |
| Designación estándar | M12 connector |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Material del cuerpo de la empuñadura | PP |
| Espesor, aislamiento | approx. 0.3 mm (Core insulation) |
| Vaina externa, color | black-gray RAL 7021 |
| Material, funda interior | PE-X |
| Tensión nominal, cable | ≤ 300 V AC |
| Material de la funda exterior | PE-X |
| Visualización de estado presente | No |
| Sección transversal del conductor | 4x 0.5 mm² (Signal line) |
| Diámetro externo del cable | 6.8 mm ±0.2 mm |
| Cubierta de protección óptica | 85 % |
| Material portador de contactos | PP |
| Material de la superficie de contacto | Ni/Au |
| Material de aislamiento del cable | PE-X |
| Número de ciclos de plegado | 1000000 |
| Normas/especificaciones | IEC 61076-2-101 |
| Tipo de cable (abreviatura) | 28X |
| Resistencia de aislamiento del cable | ≥ 100 MΩ*km (at 20 °C) |
| Material para conexión por tornillo | Stainless steel |
| Longitud de la torsión, torsión total | 108.8 mm |
| Diámetro del cable incluido el aislamiento | 1.6 mm ±0.05 mm (Signal line) |
| Temperatura ambiente (funcionamiento) | -15 °C ... 105 °C (Cable, flexible installation) |
| Línea de señal de estructura del conductor | 28x 0.15 mm |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Radio de curvatura más pequeño, instalación fija | 34 mm |
| Radio de curvatura mínimo, instalación móvil | 68 mm |
Descripción del producto
Cable for sensors/actuators
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
