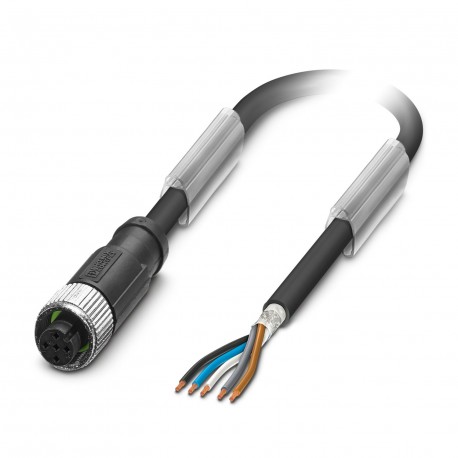

SAC-5P-1,5-PUR/M12FR SH
SAC-5P- 1,5-PUR/M12FR SH 1682964 PHOENIX CONTACT Sensor/actuator cable
$20.29USD
522 en stock
Especificaciones clave
:60 V DC
Tipo:free cable end
Codificación:A
Blindado:yes
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 60 V DC | |
| Tipo | free cable end |
| Codificación | A |
| Blindado | yes |
| Tipo de cable | PUR halogen-free black [PUR] |
| Solicitud | Standard |
| Tipo de codificación | A |
| Longitud del cable | 1.5 m |
| Peso del cable | 43 kg/km |
| Libre de halógenos | in accordance with DIN VDE 0472 part 815 |
| Tipo de producto | Sensor/actuator cable |
| Estilo UL AWM | 20549 / 10493 (80°C/300 V) |
| Giro general | 5 wires around filler to the core |
| Material de sellado | NBR |
| Visualización de estado | no |
| Línea de señal AWG | 22 |
| Revisión del artículo | 12 |
| Material de contacto | CuSn |
| Resistencia a las llamas | in accordance with UL 758/1581 FT2 |
| Otra resistencia | Highly resistant to acids, alkaline solutions and solvents |
| Resistencia al aceite | in accordance with DIN EN 60811-2-1 |
| Par de apriete | 0.4 Nm (M12 connector) |
| Material conductor | Bare Cu litz wires |
| Corriente nominal IN | 4 A |
| Tensión nominal UN | 48 V AC |
| Cable único, color | brown, white, blue, black, gray |
| Propiedades especiales | Flexible cable conduit capable |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Número de puestos | 5 |
| Grado de protección | IP65 |
| Número de salidas de cable | 1 |
| Categoría de sobretensión | II |
| Designación estándar | M12 connector |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Material del cuerpo de la empuñadura | TPU, hardly inflammable, self-extinguishing |
| Espesor, aislamiento | ≥ 0.21 mm |
| Vaina externa, color | black-gray RAL 7021 |
| Tensión nominal, cable | 300 V (at 20 °C) |
| Material de la funda exterior | PUR |
| Visualización de estado presente | No |
| Tensión de prueba Núcleo/Núcleo | 3000 V (at 20 °C) |
| Sección transversal del conductor | 5x 0.34 mm² (Signal line) |
| Diámetro externo del cable | 5.25 mm ±0.2 mm |
| Cubierta de protección óptica | 80 % |
| Espesor de la vaina exterior | approx. 0.50 mm |
| Material portador de contactos | TPU GF |
| Material de la superficie de contacto | Ni/Au |
| Material de aislamiento del cable | PP |
| Normas/especificaciones | IEC 61076-2-101 |
| Resistencia máxima del conductor | max. 57 Ω/km (at 20 °C) |
| Ciclos de inserción/retiro | ≥ 100 |
| Material para conexión por tornillo | Zinc die-cast, nickel-plated |
| Diámetro del cable incluido el aislamiento | 1.27 mm ±0.02 mm (Signal line) |
| Temperatura ambiente (funcionamiento) | -40 °C ... 80 °C (cable, fixed installation) |
| Línea de señal de estructura del conductor | 42x 0.10 mm |
| Capacidad de carga dinámica (flexión) | Max. bending cycles: 10000000, Bending radius: 52 mm, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| Clasificación de inflamabilidad según UL 94 | HB |
| Radio de curvatura más pequeño, instalación fija | 26 mm |
| Radio de curvatura mínimo, instalación móvil | 52 mm (up to +60 °C) |
Descripción del producto
Sensor/actuator cable, 5-pole, halogen-free PUR, greyish black RAL 7021, shielded, free cable end, to Elbow connection female M12, coding: A, cable length: 1.5 m
