SACB-6Q/4P-SC

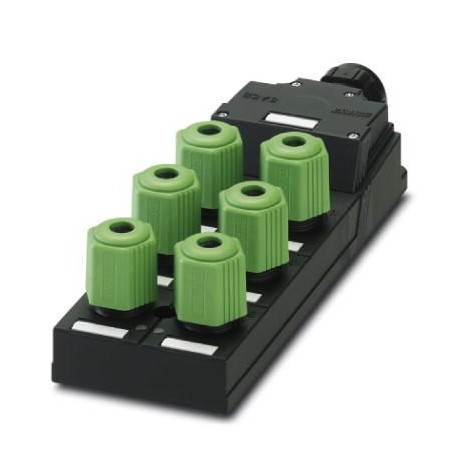

SACB-6Q/4P-SC 1683646 PHOENIX CONTACT Sensor/actuator box
$0.00USD
3730 en stock
Especificaciones clave
GTIN:4017918170974
Clave de pedido:1683646
(General):IP67
Página del catálogo:Page 273 (C-2-2017)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918170974 |
| Clave de pedido | 1683646 |
| (General) | IP67 |
| Página del catálogo | Page 273 (C-2-2017) |
| Unidad de embalaje | 1 pc |
| País natal | PL (Poland) |
| Número de arancel aduanero | 85366990 |
| (Material aislante) | 1-6 / 5 (PE) = PE |
| (Normas y Reglamentos) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Grado de protección (General) | IP65 |
| Material de contacto (datos del conductor) | Steel/copper |
| Material de la carcasa (datos del conductor) | PA |
| Tensión nominal (Datos comerciales clave) | 120 V |
| Peso por pieza (sin embalaje) | 218.200 g |
| Número de franjas horarias (datos comerciales clave) | 6 |
| Longitud de pelado (condiciones ambientales) | 70 mm (Master cable) |
| RoHS de China (normas y regulaciones) | Environmentally Friendly Use Period = 50 |
| Método de conexión (condiciones ambientales) | Spring-cage connection |
| Temperatura ambiente (funcionamiento) (General) | -25 °C ... 60 °C |
| Material portador de contactos (datos del conductor) | PA 6.6 |
| Material de la superficie de contacto (datos del conductor) | Sn |
| Número de puestos (Datos Comerciales Clave) | 4 |
| Corriente nominal total (Datos comerciales clave) | 12 A |
| Material de la masa de moldeo (Datos del conductor) | PUR |
| Longitud de pelado (señal) (Condiciones ambientales) | 10 mm |
| Conexión según norma (Asignación de pines) | CUL |
| Diámetro máx. del cable externo (condiciones ambientales) | 9.5 mm |
| Diámetro mínimo del cable externo (condiciones ambientales) | 6.5 mm |
| Tensión máxima de funcionamiento Umax (datos comerciales clave) | 135 V |
| Par de apriete, tuerca de unión (Condiciones ambientales) | 2.5 Nm |
| Clasificación de inflamabilidad según UL 94 (asignación de pines) | V0 |
| Material de contacto, lado del cable maestro (datos del conductor) | CuZn |
| Sistema de conexión sensor/actuador (Datos Comerciales Clave) | QUICKON |
| Capacidad de carga actual por ranura (datos comerciales clave) | 4 A |
| Sección transversal máxima del conductor (energía) (Condiciones ambientales) | 1.5 mm² |
| Sección transversal máxima del conductor (señal) (Condiciones ambientales) | 1 mm² |
| Sección transversal del conductor mín. (energía) (Condiciones ambientales) | 0.2 mm² |
| Sección transversal mínima del conductor (señal) (Condiciones ambientales) | 0.14 mm² |
| Tamaño de llave, tuerca de unión (datos del cable maestro/datos de conexión) | 22 mm |
| Clasificación de inflamabilidad según UL 94 (datos comerciales clave) | V0 |
| Material de aislamiento del cable (datos del cable maestro/datos de conexión) | PVC / PE |
| Sección transversal del conductor AWG máx. (energía) (Condiciones ambientales) | 16 |
| Sección transversal del conductor AWG máx. (señal) (Condiciones ambientales) | 17 |
| Sección transversal del conductor AWG mín. (energía) (Condiciones ambientales) | 24 |
| Sección transversal del conductor AWG mín. (señal) (Condiciones ambientales) | 26 |
| Capacidad de transporte de corriente por señal de E/S (datos comerciales clave) | 4 A |
| Ranura/posición = Color del cable o conexión (material de aislamiento) | 1 / 4 (A) = 1 / 4 |
| Material de la superficie de contacto, lado del cable maestro (datos del conductor) | NiSn |
| Par de apriete, tuerca de unión (datos del cable maestro/datos de conexión) | 2.5 Nm |
| Sección transversal del conductor AWG máx. (Datos del cable maestro/datos de conexión) | 18 |
| Sección transversal del conductor AWG mín. (Datos del cable maestro/datos de conexión) | 22 |
| Diámetro del cable incluido el aislamiento (datos del cable maestro/datos de conexión) | ≤ 2.5 mm |
| Diámetro máximo del conductor externo (datos del cable maestro/datos de conexión) | 7.5 mm |
| Diámetro mínimo del conductor externo (datos del cable maestro/datos de conexión) | 4 mm |
| Nota sobre la frecuencia de las conexiones (datos del cable maestro/datos de conexión) | if the conductor is connected more than once, seal and cap may need to be replaced. |
| Sección transversal del conductor flexible máx. (Datos del cable maestro/datos de conexión) | 0.75 mm² |
| Sección transversal del conductor flexible mín. (Datos del cable maestro/datos de conexión) | 0.34 mm² |
| Material del soporte de contactos en el lado del cable maestro (datos del conductor) | PA 6.6 V0 |
| Estructura de cada cable según VDE 0295 / diámetro mínimo del cable (datos del cable maestro/datos de conexión) | Class 2-6 // 0.34 mm²: 0.1 mm; 0.5 - 0.75 mm²: 0.15 mm |
Descripción del producto
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.34 mm² ... 0.75 mm², number of plug-in workstations: 6, number of poles: 4, occupation of plug-in workstations: single, status d
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
