En stock Producto destacado

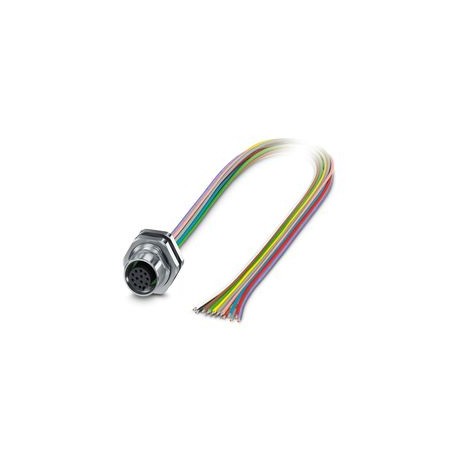

SACC-DSI-M12FS-8P-M16XL/1,5
SACC-DSI-M12FS-8P-M16XL/1,5 1571162 PHOENIX CONTACT Conect. plug. to be apar. wall poster., Universal, 8-pol..
$38.37USD
297 en stock
Especificaciones clave
:30 V (DC)
Codificación:A
General:The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
Blindado:no
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 30 V (DC) | |
| Codificación | A |
| General | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Blindado | no |
| Tipo de cable | TPE litz wire |
| Diseño de la cabeza | Socket |
| Tipo de sensor | Universal |
| Tipo de hilo | M12 |
| Longitud del cable | 1.5 m |
| Tipo de producto | Circular connectors (device side) |
| Tipo de montaje | Rear mounting M16 x 1.5 With flat nut, tightening limitation |
| Material de sellado | FKM |
| Línea de señal AWG | 24 |
| Resistencia del cable | ≤ 80 mΩ/m |
| Material de contacto | CuZn |
| Tipo de rosca de cabeza | M12 |
| Método de conexión | Individual wires |
| Salida del cable de la cabeza | straight |
| Tipo de bloqueo de cabeza | Standard |
| Par de apriete | 0.8 Nm |
| Material conductor | Tin-plated Cu litz wires |
| Resistencia de contacto | ≤ 3 mΩ |
| Corriente nominal IN | 2 A |
| Tensión nominal UN | 30 V (AC) |
| Cable único, color | brown, blue, white, gray, pink, red, yellow, green |
| Sección transversal del cable | 0.25 mm² |
| Grado de contaminación | 3 |
| Número de puestos | 8 |
| Tensión de sobretensión nominal | 0.8 kV |
| Tensión de prueba, cable | 2000 V AC |
| Grado de protección | IP67 |
| Número de salidas de cable | 1 |
| Categoría de sobretensión | II |
| Tipo/categoría de señal | Universal |
| Designación estándar | M12 connector |
| Instrucciones de montaje | With flat nut, tightening limitation |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Espesor, aislamiento | 0.21 mm |
| Tensión nominal, cable | 300 V |
| Sección transversal del conductor | 0.25 mm² |
| Tipo de conexión de contacto | Socket |
| Material portador de contactos | PA 6.6 |
| Material de la superficie de contacto | Au |
| Material de aislamiento del cable | TPE |
| Normas/especificaciones | IEC 61076-2-101 |
| Resistencia máxima del conductor | 80 mΩ/m |
| Resistencia de aislamiento del cable | ≥ 20 MΩ*km |
| Ciclos de inserción/retiro | > 100 |
| Material para conexión por tornillo | Zinc die-cast, nickel-plated |
| Diámetro del cable incluido el aislamiento | 1.15 mm ±0.07 mm |
| Temperatura ambiente (funcionamiento) | -40 °C ... 85 °C (cable, fixed installation) |
| Línea de señal de estructura del conductor | 14x 0.15 mm |
| Clasificación de inflamabilidad según UL 94 | V0 |
Descripción del producto
Connect. plug in. to apar. wall poster.
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
Documentos del producto
Hoja de datos
Especificaciones técnicas y datos de rendimiento
Manual de usuario
Guía de instalación y operación
