SACC-M12MS-4CON-PG 7-SH

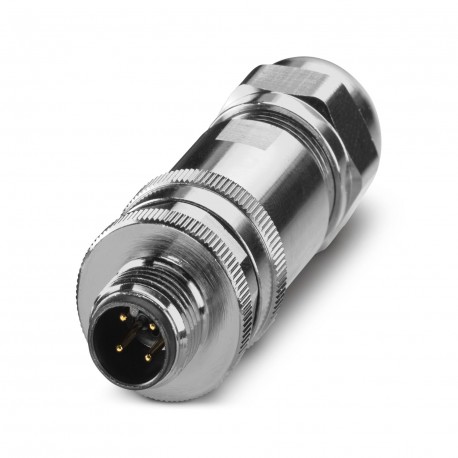

SACC-M12MS-4CON-PG 7-SH 1693830 PHOENIX CONTACT Connector
$23.68USD
458 en stock
Especificaciones clave
:0.14 mm² ... 0.5 mm² (with ferrule)
Ancho:20 mm
Codificación:A
Altura:20 mm
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| 0.14 mm² ... 0.5 mm² (with ferrule) | |
| Ancho | 20 mm |
| Codificación | A |
| Altura | 20 mm |
| Longitud | 62 mm |
| Blindado | yes |
| Diseño de la cabeza | Plug |
| Tipo de sensor | Universal |
| Salida de cable | straight |
| Tipo de producto | Circular connector (cable-side) |
| Nota de montaje | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| Material de sellado | NBR |
| Revisión del artículo | 04 |
| Material de contacto | CuZn |
| Diámetro de la carcasa | 20 mm |
| Tipo de rosca de cabeza | M12 |
| Diámetro externo | 4 mm ... 6 mm |
| Método de conexión | Screw connection |
| Salida del cable de la cabeza | straight |
| Par de apriete | 0.4 Nm (M12 knurl) |
| Resistencia de contacto | ≤ 3 mΩ |
| Corriente nominal IN | 4 A |
| Tensión nominal UN | 48 V AC |
| Grado de contaminación | 3 |
| Dibujo dimensional | |
| Número de puestos | 4 |
| Conexión de tornillo Pg | Pg7 |
| Tensión de sobretensión nominal | 2.5 kV |
| Grado de protección | IP67 |
| Número de salidas de cable | 1 |
| Categoría de sobretensión | II |
| Tipo/categoría de señal | Universal |
| Designación estándar | M12 connector |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Material del cuerpo de la empuñadura | Brass, nickel-plated |
| Sección transversal de la conexión | 0.25 mm² ... 0.75 mm² (without ferrule) |
| Material portador de contactos | PA |
| Material de la superficie de contacto | Au |
| Normas/especificaciones | IEC 61076-2-101 |
| Ciclos de inserción/retiro | ≥ 100 |
| Sección transversal de conexión AWG | 24 ... 18 (without ferrule) |
| Material para conexión por tornillo | Brass, nickel-plated |
| Temperatura ambiente (funcionamiento) | -40 °C ... 85 °C (Plug / socket) |
| Clasificación de inflamabilidad según UL 94 | HB |
| Longitud de pelado del cable individual | 5 mm |
Descripción del producto
Connector, Universal, 4-pole, shielded, M12 straight male connector, A-coded, Screw connection, knurling material: Zinc die-casting, nickel-plated, Pg7 cable gland, cable outer diameter 4 mm ... 6 mm
Características clave
- Calidad de grado industrial
- Cumple con RoHS
- Certificado CE
- Garantía de 1 año
