SACCEC-M12FSB-2CON-M16/2,0-910

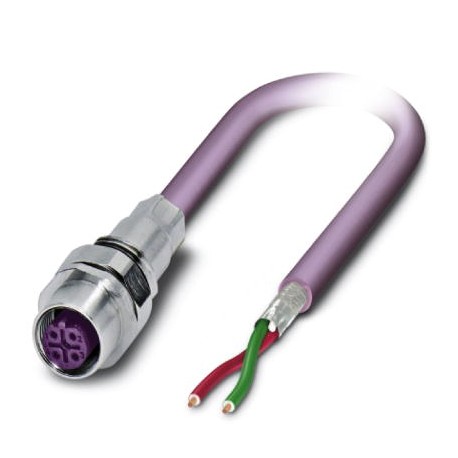

SACCEC-M12FSB-2CON-M16/2,0-910 1519574 PHOENIX CONTACT Bus system flat-type plug
$54.03USD
226 en stock
Especificaciones clave
GTIN:4017918940119
(Cable):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clave de pedido:1519574
Página del catálogo:Page 426 (C-2-2017)
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4017918940119 |
| (Cable) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clave de pedido | 1519574 |
| Página del catálogo | Page 426 (C-2-2017) |
| Unidad de embalaje | 1 pc |
| País natal | DE (Germany) |
| RoHS de China (cable) | Environmentally Friendly Use Period = 50 |
| REACh SVHC (Cable) | Lead 7439-92-1 |
| Número de arancel aduanero | 85444290 |
| Nota (Condiciones ambientales) | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Material de contacto (General) | CuZn |
| Material, moleteados (General) | Nickel-plated brass |
| Material de sellado (general) | NBR |
| Codificación (Condiciones ambientales) | B - inverse |
| (Normas y Reglamentos) | ≤ 70 °C (cable, drag chain applications) |
| Designación estándar (Material) | M12 connector |
| Normas/reglamentos (material) | IEC 61076-2-101 |
| Grado de protección (Dimensiones) | IP67 |
| Tensión de prueba (condiciones ambientales) | 2500 V |
| Material portador de contactos (General) | PA 6.6 |
| Material de la superficie de contacto (General) | Ni/Au |
| Tipo de montaje (Condiciones ambientales) | Front mounting M16 x 1.5 With locking nut |
| Tensión nominal (condiciones ambientales) | 60 V |
| Visualización de estado (condiciones ambientales) | No |
| Peso por pieza (sin embalaje) | 145.400 g |
| Longitud del cable (Datos comerciales clave) | 2 m |
| Blindaje (Normas y Reglamentos) | Plastic-coated aluminum foil, tinned copper braided shield |
| Tipo de cable (Normas y regulaciones) | PROFIBUS |
| Método de conexión (condiciones ambientales) | PROFIBUS |
| Atenuación (Normas y Reglamentos) | ≤ 0.049 dB/m (at 16 MHz) |
| Colores de cables (normas y regulaciones) | Red, green |
| Aceleración (Normas y Reglamentos) | 3 m/s² |
| Peso del cable (normas y regulaciones) | 90 kg/km |
| Grado de contaminación (Condiciones ambientales) | 3 |
| Libre de halógenos (normas y reglamentos) | in accordance with DIN VDE 0472 part 815 |
| Número de posiciones (Condiciones ambientales) | 2 |
| Tensión de sobretensión nominal (condiciones ambientales) | 1.5 kV |
| Estilo UL AWM (normas y regulaciones) | 21198 (80°C/300 V) |
| Giro general (Normas y reglamentos) | 2 cores with 2 fillers to the core |
| Categoría de sobretensión (condiciones ambientales) | II |
| Radio de curvatura (normas y reglamentos) | 65 mm |
| Capacidad del cable (normas y regulaciones) | nom. 30 pF/m |
| Resistencia de aislamiento (condiciones ambientales) | ≥ 100 MΩ |
| Normas/regulaciones (condiciones ambientales) | M12 connector IEC 61076-2-101 |
| Impedancia de onda (normas y reglamentos) | 150 Ω ±10 % (3 MHz ... 20 MHz) |
| Línea de señal AWG (Normas y regulaciones) | 24 |
| Estructura del cable (Normas y Reglamentos) | 1x2xAWG24/19 |
| Corriente nominal a 40 °C (condiciones ambientales) | 4 A |
| Trayectoria de travesía (Normas y Reglamentos) | 4.5 m |
| Velocidad de desplazamiento (normas y reglamentos) | 3 m/s |
| Temperatura ambiente (funcionamiento) (Dimensiones) | -25 °C ... 85 °C (Plug / socket) |
| Resistencia a las llamas (normas y reglamentos) | UL 1581, Sec. 1060 (FT-1) |
| Material, relleno (Normas y Reglamentos) | PP |
| Otras resistencias (Normas y Reglamentos) | Low adhesion |
| Material conductor (Normas y Reglamentos) | Tin-plated Cu litz wires |
| Resistencia del conductor (normas y reglamentos) | ≤ 78.6 Ω/km |
| Clasificación de inflamabilidad según UL 94 (General) | V0 |
| Ciclos de inserción/extracción (Condiciones ambientales) | > 100 |
| Tipo/categoría de señal (normas y reglamentos) | PROFIBUS |
| Clasificación de inflamabilidad según UL 94 (Material) | V0 |
| Resistencia de aislamiento (normas y reglamentos) | ≥ 5 GΩ*km |
| Vaina externa, color (Normas y Reglamentos) | violet RAL 4001 |
| Tensión nominal, cable (Normas y Reglamentos) | 30 V |
| Material de la cubierta exterior (Normas y Reglamentos) | PUR |
| Tensión de prueba Núcleo/Núcleo (Normas y Reglamentos) | 1500 V (50 Hz, 1 min.) |
| Sección transversal del conductor (normas y reglamentos) | 2x 0.25 mm² (Signal line) |
| Cobertura de protección óptica (Normas y reglamentos) | 85 % |
| Número de ciclos de plegado (Normas y Reglamentos) | 4000000 |
| Tensión de prueba Núcleo/Blindaje (Normas y Reglamentos) | 1500 V (50 Hz, 1 min.) |
| Tipo de cable (abreviatura) (Normas y reglamentos) | 910 |
| Diámetro exterior del cable D (Normas y Reglamentos) | 7.8 mm ±0.2 mm |
| Material de aislamiento de conductores (Normas y Reglamentos) | Foam-Skin PP |
| Temperatura ambiente (funcionamiento) (Normas y reglamentos) | -40 °C ... 80 °C (cable, fixed installation) |
| Estructura del conductor de la línea de señal (Normas y Reglamentos) | 19x 0.13 mm |
| Diámetro del núcleo incluido el aislamiento (normas y reglamentos) | 2.55 mm ±0.07 mm |
| Temperatura ambiente (almacenamiento/transporte) (Normas y reglamentos) | -40 °C ... 80 °C |
| Radio de curvatura mínimo, instalación fija (normas y reglamentos) | 40 mm |
| Radio de curvatura mínimo, instalación móvil (normas y reglamentos) | 65 mm |
Descripción del producto
Conect. plug. to be apar. front wall, 2-pole halogen-free, lilac red RAL 4001, shielded, Female connection, straight, M12, coding: B, a free cable end, Front mounting, M16 x 1.5, cable length: 2 m, PR
