SPC 16/ 2-STF-10,16

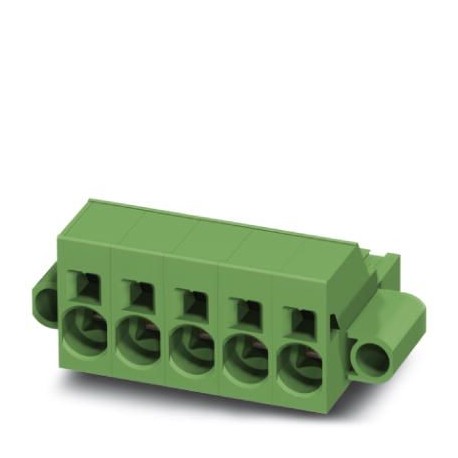

SPC 16/ 2-STF-10,16 1711378 PHOENIX CONTACT Printed-circuit board connector
$5.51USD
1864 en stock
Especificaciones clave
GTIN:4046356081122
Clave de pedido:1711378
Página del catálogo:Page 563 (C-1-2013)
Unidad de embalaje:50 pc
Información del proveedor
Productos: 0
Normalmente se envía dentro de 2-3 días hábiles
Calidad garantizada
Envío rápido
Soporte técnico
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| GTIN | 4046356081122 |
| Clave de pedido | 1711378 |
| Página del catálogo | Page 563 (C-1-2013) |
| Unidad de embalaje | 50 pc |
| País natal | IN (India) |
| Número de arancel aduanero | 85366990 |
| (Condiciones ambientales) | Test passed |
| Resultado (Prueba de extracción) | Test passed |
| Nota (Capacidad de conexión) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pitch (Datos Comerciales Clave) | 10.16 mm |
| Diagrama (Ciclos de temperatura) | |
| Bloqueo (Datos Comerciales Clave) | Screw flange |
| Número de ciclos (Prueba de extracción) | 50 |
| Especificación (Prueba de extracción) | IEC 60512-13-2:2006-02 |
| Paso (Datos del material - carcasa) | 10.16 mm |
| Corriente nominal (Propiedades del artículo) | 76 A |
| Prueba dimensional (prueba de extracción) | Test passed IEC 60512-1-2:2002-02 |
| Resultado de la prueba (condiciones ambientales) | Test passed |
| Estrés por frío (Ensayos de durabilidad (B)) | -40 °C/2 h |
| Rosca de tornillo (Datos comerciales clave) | M4 |
| Especificación (Pruebas climáticas (D)) | IEC 61984:2008-10 |
| Examen visual (prueba de extracción) | Test passed IEC 60512-1-1:2002-02 |
| (Método de terminación y conexión) | 16 mm² / flexible / > 100 N |
| Sistema enchufable (Datos Comerciales Clave) | POWER COMBICON 16 |
| Especificación (Pruebas de durabilidad (B)) | ISO 6988:1985-02 |
| Especificación (Ensayos mecánicos (A)) | IEC 60512-9-1:2010-03 |
| Peso por pieza (sin embalaje) | 19.160 g |
| Dimensión a (Datos del material - carcasa) | 10.16 mm |
| Resistencia al marcado (ensayo de arranque) | Test passed IEC 60068-2-70:1995-12 |
| Estrés térmico (Ensayos de durabilidad (B)) | 100 °C/168 h |
| Tipo de contacto (Datos Comerciales Clave) | Female connector |
| Ancho [ w ] (Datos del material - carcasa) | 38.08 mm |
| Material de contacto (capacidad de conexión) | Cu alloy |
| Altura [ h ] (Datos del material - carcasa) | 25.1 mm |
| Longitud [ l ] (Datos del material - carcasa) | 37 mm |
| Número de niveles (Datos comerciales clave) | 1 |
| Método de conexión (Datos Comerciales Clave) | Push-in spring connection |
| Estrés corrosivo (Ensayos de durabilidad (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Polarización y codificación (Prueba de extracción) | Test passed IEC 60512-13-5:2006-02 |
| Gama de artículos (Datos comerciales clave) | SPC 16/..-STF |
| Longitud de pelado (Parámetros eléctricos) | 18 mm |
| (Ensayos ambientales y de durabilidad (E)) | No hazardous substances above threshold values |
| Número de puestos (Datos Comerciales Clave) | 2 |
| Número de potenciales (Datos Comerciales Clave) | 2 |
| Número de conexiones (Datos Comerciales Clave) | 2 |
| Especificación (Pruebas eléctricas - Función) | IEC 60999-1:1999-11 |
| Resistencia de contacto R1 (Ensayos mecánicos (A)) | 0.5 mΩ |
| Resistencia de contacto R2 (Ensayos mecánicos (A)) | 0.5 mΩ |
| Dibujo acotado (Datos del material - carcasa) | |
| Material aislante (Datos del material - contacto) | PA |
| Tensión de sobretensión nominal (III/2) (Propiedades del artículo) | 8 kV |
| Características de la superficie (capacidad de conexión) | Silver-plated strip |
| Prueba de conexión de conductores (condiciones ambientales) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| Tipo de embalaje (Dimensiones del producto) | packed in cardboard |
| Breve descripción del artículo (Datos comerciales clave) | Printed-circuit board connector |
| Piezas por paquete (Dimensiones del producto) | 50 |
| Ciclos de temperatura (Pruebas eléctricas - Función) | 192 |
| Tipo de embalaje exterior (Dimensiones del producto) | Carton |
| Prueba de extracción (Método de terminación y conexión) | IEC 60999-1:1999-11 |
| Ciclos de inserción/extracción (Pruebas mecánicas (A)) | 50 |
| Tensión de aislamiento nominal (III/2) (Propiedades del artículo) | 1000 V |
| Fuerza de extracción por pos. aprox. (Prueba de extracción) | 7 N |
| RoHS de China (Pruebas ambientales y de durabilidad (E)) | Environmentally friendly use period: unlimited = EFUP-e |
| Fuerza de inserción por pos. aprox. (Prueba de extracción) | 7 N |
| Grupo de materiales aislantes (Datos de materiales - contacto) | I |
| CTI según IEC 60112 (Datos de material - contacto) | 600 |
| Sección transversal del conductor sólido (Parámetros eléctricos) | 0.75 mm² ... 16 mm² |
| Especificación (distancias de aire y de fuga) | IEC 60999-1:1999-11 |
| Temperatura ambiente (montaje) (Información del embalaje) | -5 °C ... 100 °C |
| Especificación (Ensayos mecánicos según norma) | IEC 60664-1:2007-04 |
| Temperatura ambiente (funcionamiento) (Información del embalaje) | -40 °C (dependent on the derating curve) |
| Denominación unidades de embalaje (Dimensiones del producto) | Pcs. |
| Sección transversal del conductor flexible (Parámetros eléctricos) | 0.75 mm² ... 16 mm² |
| Tensión soportada a frecuencia industrial (Ensayos de durabilidad (B)) | 4.26 kV |
| Tensión soportada a frecuencia industrial (Ensayos mecánicos (A)) | 4.26 kV |
| Calibre cilíndrico axb / diámetro (Parámetros eléctricos) | 4.3 mm x 4.0 mm / 5.4 mm |
| Resultado, grado de protección, código IP (Pruebas climáticas (D)) | Finger safety with IP20 test finger |
| Sección transversal del conductor AWG / kcmil (Parámetros eléctricos) | 18 ... 4 |
| Área de contacto de la superficie metálica (capa superior) (capacidad de conexión) | Silver (4 - 8 µm Ag) |
| Tensión soportada a impulsos a nivel del mar (Ensayos de durabilidad (B)) | 9.8 kV |
| Tensión soportada al impulso a nivel del mar (Ensayos mecánicos (A)) | 9.8 kV |
| Prueba de daños y aflojamiento del conductor (condiciones ambientales) | IEC 60999-1:1999-11 |
| Prueba: conexión y liberación repetidas (condiciones ambientales) | IEC 60999-1:1999-11 |
| Punto terminal de superficie metálica (capa superior) (capacidad de conexión) | Silver (4 - 8 µm Ag) |
| Temperatura ambiente (almacenamiento/transporte) (Información del embalaje) | -40 °C ... 70 °C |
| Clasificación de inflamabilidad según UL 94 (Datos del material - contacto) | V0 |
| Grupo de materiales aislantes (Ensayos mecánicos según norma) | I |
| Corriente de prueba (sección transversal máxima) (Pruebas eléctricas - Función) | 76 A DC |
| Corriente de prueba (sección transversal mínima) (Pruebas eléctricas - Función) | 9 A DC |
| Resistencia de aislamiento, posiciones vecinas (Ensayos mecánicos (A)) | 4.7 TΩ |
| Tensión nominal de sobretensión (II/2) (Ensayos mecánicos según norma) | 6 kV |
| Tensión nominal de sobretensión (III/2) (Ensayos mecánicos según norma) | 8 kV |
| Tensión nominal de sobretensión (III/3) (Ensayos mecánicos según norma) | 8 kV |
| Tensión nominal de aislamiento (II/2) (Ensayos mecánicos según norma) | 1000 V |
| Tensión nominal de aislamiento (III/2) (Ensayos mecánicos según norma) | 1000 V |
| Tensión nominal de aislamiento (III/3) (Ensayos mecánicos según norma) | 1000 V |
| Fuerza de extracción por posición aprox. (Capacidad de carga de corriente / curvas de reducción) | 7 N |
| Fuerza de inserción por polo aprox. (Capacidad de corriente / curvas de reducción) | 7 N |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 (Datos del material - contacto) | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 (Datos del material - contacto) | 775 |
| Requisito de polarización cuando se inserta >20 N (capacidad de transporte de corriente / curvas de reducción) | Test passed |
| Temperatura para la prueba de presión de bola según EN 60695-10-2 (Datos del material - contacto) | 125 °C |
| Sección transversal del conductor / tipo de conductor / fuerza de tracción (método de terminación y conexión) | 0.75 mm² / solid / > 30 N |
| Sección transversal del conductor flexible, con casquillo, con manguito de plástico (Parámetros eléctricos) | 0.75 mm² ... 10 mm² |
| Sección transversal del conductor flexible, con casquillo sin manguito de plástico (Parámetros eléctricos) | 0.75 mm² ... 16 mm² |
| 2 conductores de igual sección, trenzados, con casquillos TWIN con funda de plástico (Parámetros eléctricos) | 0.75 mm² ... 4 mm² |
Descripción del producto
Connector for printed circuit board, nominal section: 16 mm², color: green, nominal current: 76 A, nominal voltage (III/2): 1000 V, contact surface: silver, contact type: Female, number of potentials:
